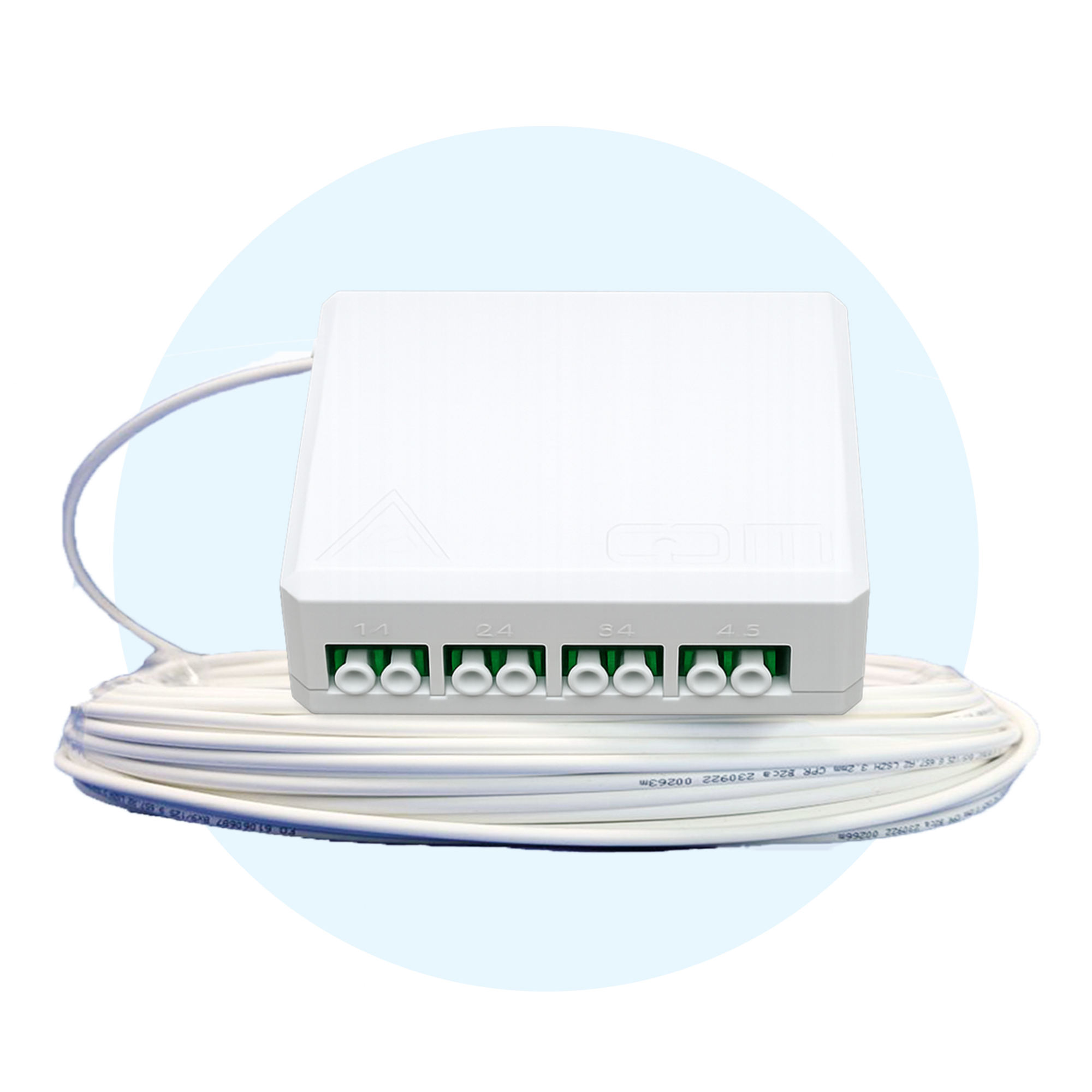

Vorkonfekt. ARCA XS Slim Fanout

Vorkonfektionierte Glasfaser Anschlussdose

Die ARCA XS Slim Fanout ist die konsequente Weiterentwicklung der bewährten ARCA XS Gf-TA Dose mit klarem Fokus auf Zeitersparnis und Prozesssicherheit in der NE4-Installation. Durch die reduzierte Bauhöhe auf 26 mm eignet sich die Anschlussdose insbesondere für Montageorte mit begrenzten Platzverhältnissen.

Die ARCA XS Slim ist ausschließlich als Fanout-Variante mit vorkonfektioniertem LWL Indoor Kabel oder CCM Connect´n´ Go Ferrulenkabel erhältlich. Dadurch entfällt das Spleißen in der Wohnung und die Installation ist schnell und einfach durchführbar. Mit Connect´n´ Go Ferrulenkabel ist die Montage sogar noch unkomplizierter direkt durch den Endkunden möglich - komplett ohne Spleißen.

Vorteile und Features

1 | Flacher Aufbau - nur 26 mm

2 | Bis zu 8 LC Duplex Ports

3 | Vorkonfektioniertes FTTH Indoorkabel

4 | Einfache Montage

Flacher Aufbau - nur 26 mm
- reduzierte Bauhöhe für begrenzte Platzverhältnisse Abmessungen (L 80 x B 80 x H 26 mm)
- platzsparende, stapelbare Verpackung (L 255x B 236 x H 55 mm)
- inklusive Beschriftungsschild
- plombierbar
Bis zu 8 LC Duplex Ports
- Aufputz
- DIN/Hutschiene TH 35 mit Zubehör-Klammer
- Montagefreundlich durch schwenkbares Tray zum einfachen Einlegen der Spleißschutze
Vorkonfektioniertes FTTH Indoorkabel
- verschiedene Längen lieferbar
- Kabel aufgerollt auf Kartonspule mit sehr guten und stabilen Abrolleigenschaften
- Kabel einblasfähig sowie zur Unterputz bzw. Aufputzverlegung geeignet
- Biegeradien-optimierte Faserführung
Auch mit vorkonfektioniertem Miniflex® Kabel lieferbar.
Auf Anfrage auch mit CCM Connect `n´go Ferrulenkabel zur Montage ohne Spleißen.
Einfache Montage
- 3-teiliger Aufbau: Montagerahmen, Tray mit Kupplungen und Deckel ermöglicht Aufteilung der Montagearbeiten auf Kunde und Netzbetreiber
- Aufputzmontage
- effiziente und kurze Installationszeit dank gutem Handling
- Montage auf Unterputzdose mit Standard-Geräteschrauben

Die vorkonfektionierte FTTH Anschlussdose ARCA XS Slim Fanout erfüllt höchste Anforderungen:

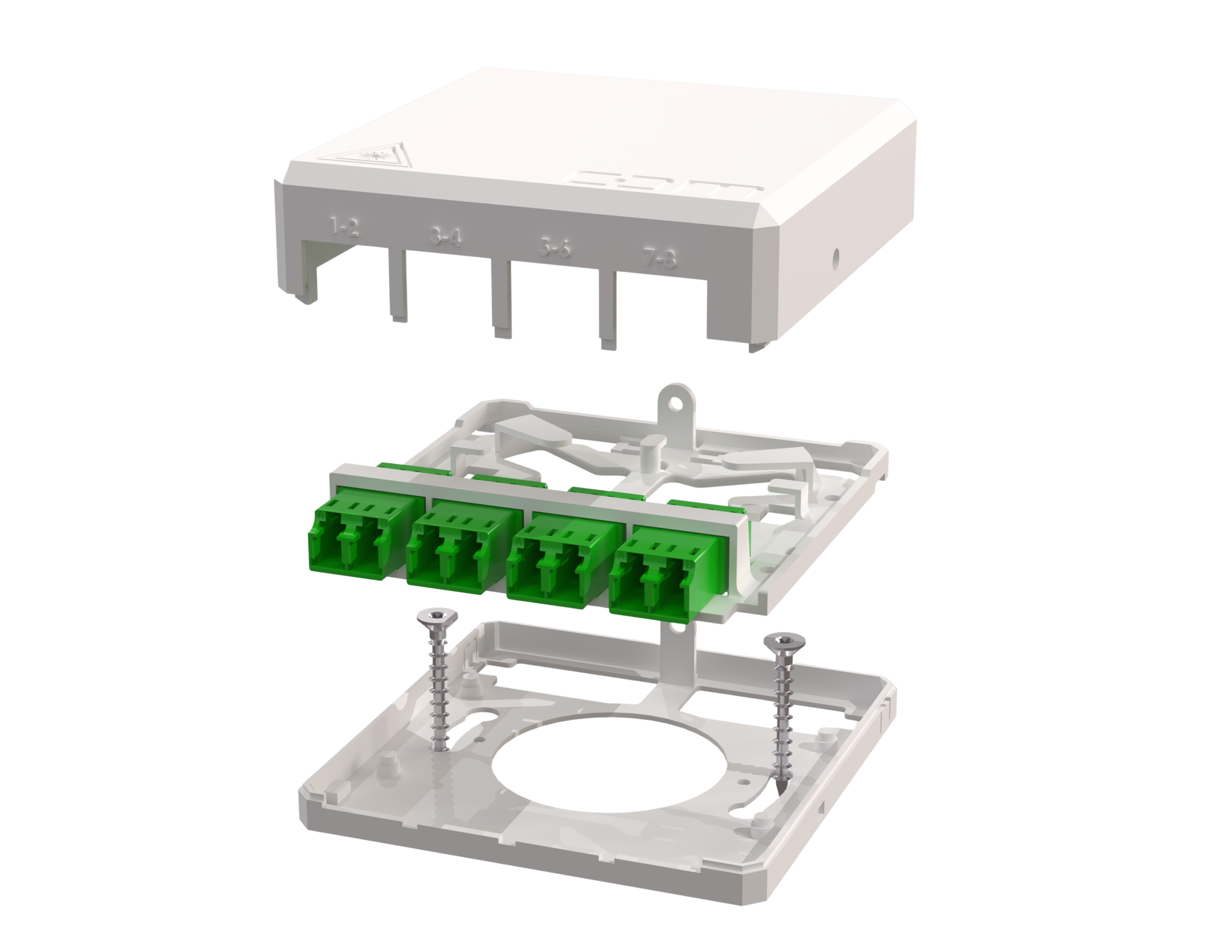

3-teiliger Aufbau

Sorgt für saubere Montageprozesse

Die ARCA XS Slim Fanout besteht aus drei Komponenten: Montagerahmen, Tray mit Kupplungen und Deckel. Dieser dreiteilige Aufbau ermöglicht eine klare Aufgabenverteilung
zwischen Endkunde und Netzbetreiber.

Der Endkunde montiert zunächst den Montagerahmen an der vorgesehenen Stelle. Anschließend setzt der Netzbetreiber das vormontierte Tray mit Kupplungen einfach auf den
Montagerahmen. Deckel schließen – fertig!

Somit werden LWL-Kupplungen und Fanout-Kabel erst nach den Bohr- und Montagearbeiten eingesetzt und bleiben frei von Bohrstaub und mechanischer Belastung.

Optional kann die Anschlussdose mit einer Spezialschraube gegen unbefugtes Öffnen gesichert werden

Technische Daten CCM ARCA XS Slim Fanout

Produkt	CCM ARCA XS Slim Fanout
Abmaße Dose L x Bx H	80 x 80 x 26 mm	Abmaße Verpackung L x Bx H	255 x 236 x 55
Installationsart	Aufputz, auf Unterputzdose	Faseranzahl	2-8
Material	ABS UV stabilisiert	Farbe	verkehrsweiß RAL 9016
Brandschutzklasse	UL 94 V-0	Eindringschutz	IP20
Stoßfestigkeit	IK 07	Halogenfrei	Ja
Kabellänge	30 m / 50 m	Brandschutzklasse Mikrokabel	B2ca
Anzahl LCAPC Duplex Kupplungen	1, 2, 3, 4	Kupplung Einfügedämpfung	typ. ≤ 0,12 dB 97 % ≤ 0,25 dB
LCAPC Verbinder Ferrulenmaterial	Vollkeramik-Ferrule 1,25 mm	LCAPC Verbinder Hülsenmaterial	Zirkonia-Keramik
