Skalierbar. Robust. Zukunftsfähig.
Durchdacht bis ins letzte Detail

FiberCUBE® PoP-Station

FiberCUBE® PoP-Station



Die CCM FiberCUBE PoP-Station ist eine Technikzentrale und stellt das Herzstück in der kommunalen Breitband-Infrastruktur dar: In ihr werden die Verbindungen für Daten- und Sprachverkehr zusammengeführt. Das PoP-Gebäude fungiert als Knotenpunkt zwischen dem Weitverkehrsnetz (WAN = Wide Area Network) und dem regionalen FTTH-Glasfasernetz, welches bis zu jedem einzelnen Hausanschluss führt.



Alles außer gewöhnlich

Der CCM FiberCUBE erfüllt als schlüsselfertiger "Point of Presence" alle Kriterien des Bundesförderprogramms Breitband. Installateure und Anwender profitieren dabei von vielen Features und Besonderheiten.

Vorteile und Features

FiberCUBE Point of Presence | Glasfaser PoP Station Technikraum
  • CCM 2-Raum-Konzept
    • Räumliche Trennung von IT-Technik und Gebäude-Infrastruktur durch separaten Technikraum bzw. Kabelraum mit jeweils eigener Zugangstür
    • Kein Doppelboden, alle Arbeiten lassen sich ebenerdig durchführen
    FiberCUBE Point of Presence | Glasfaser PoP Station Icon 2 Raumkonzept
  • Modulare System-Lösung
    • Alle passiven Netzwerkkomponenten (CCM CARMA Racks, CCM SLITE Panels …) sowie weitere systemrelevante
      Bestandteile (Rohrmanagement, Klimatisierung …) aus einer Hand
    • Kundenspezifische Anforderungen sind jederzeit umsetzbar
    FiberCUBE Point of Presence | Glasfaser PoP Station Icon Modulare System Lösung
  • Individuelle Konfigurationen
    • Große Auswahl an Standard-Konfigurationen bzgl. Größe, Fassade, Dachform…
    • Vielseitige Erweiterungsoptionen: Integration von Photovoltaik, E-Ladestationen…
    • Kundenspezifische Gebäude- und Ausbaukonzepte möglich
    FiberCUBE Point of Presence | Glasfaser PoP Station Icon Dachvarianten
  • Umfassende Serviceleistungen
    • Kompetente Beratung und Service durch erfahrene Mitarbeiter: vom Erstkontakt über die Konstruktion und Fertigung bis zur Installation
    • Installationsfreundlich durch „Plug & Play“-System: Fasern einblasen, spleißen, fertig!
    FiberCUBE Point of Presence | Glasfaser PoP Station Icon Serviceleistungen
  • Nachhaltiges Baumaterial
    • Kleiner CO2 Fußabdruck durch den Einsatz des nachwachsenden Rohstoffes Holz
    • Individuelles Bauen durch sehr gute Verarbeitungseigenschaften möglich
    • Geringere Kosten für Klimatisierung durch gute Isoliereigenschaften
    FiberCUBE Point of Presence | Glasfaser PoP Station Icon Nachhaltigkeit

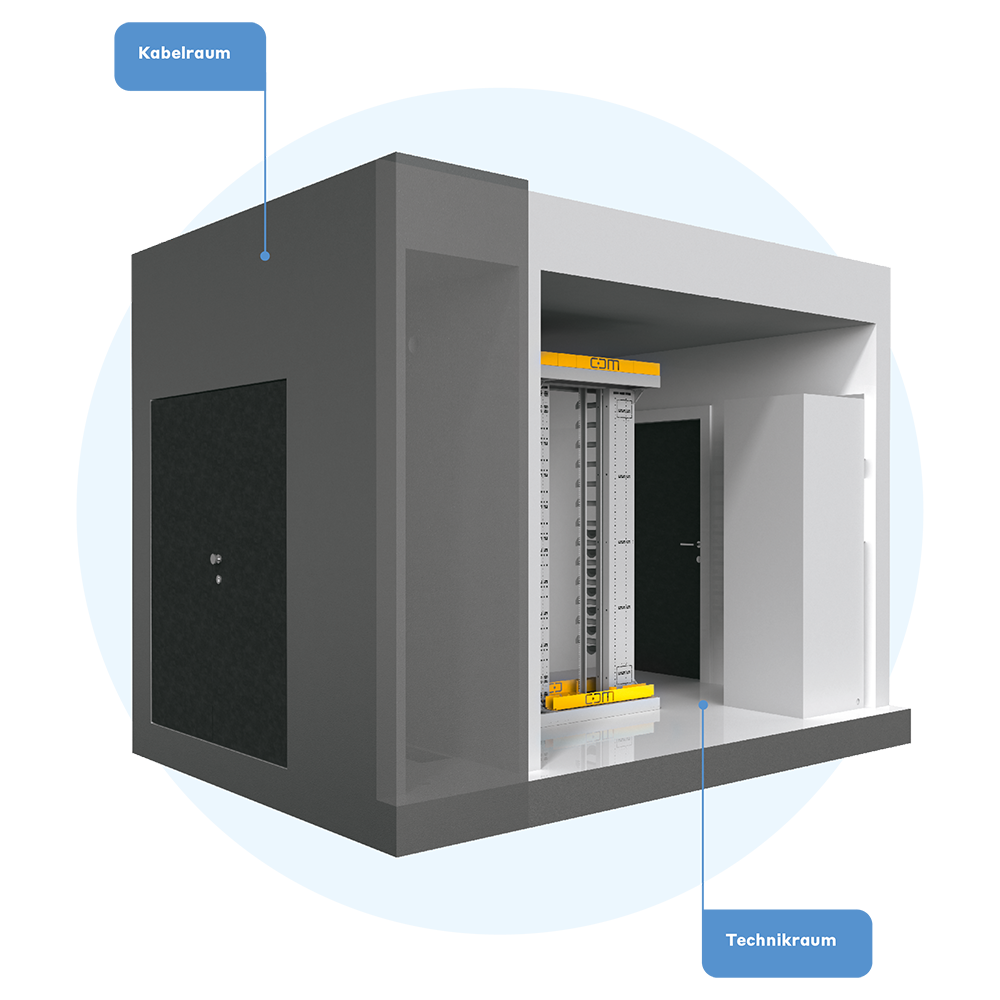

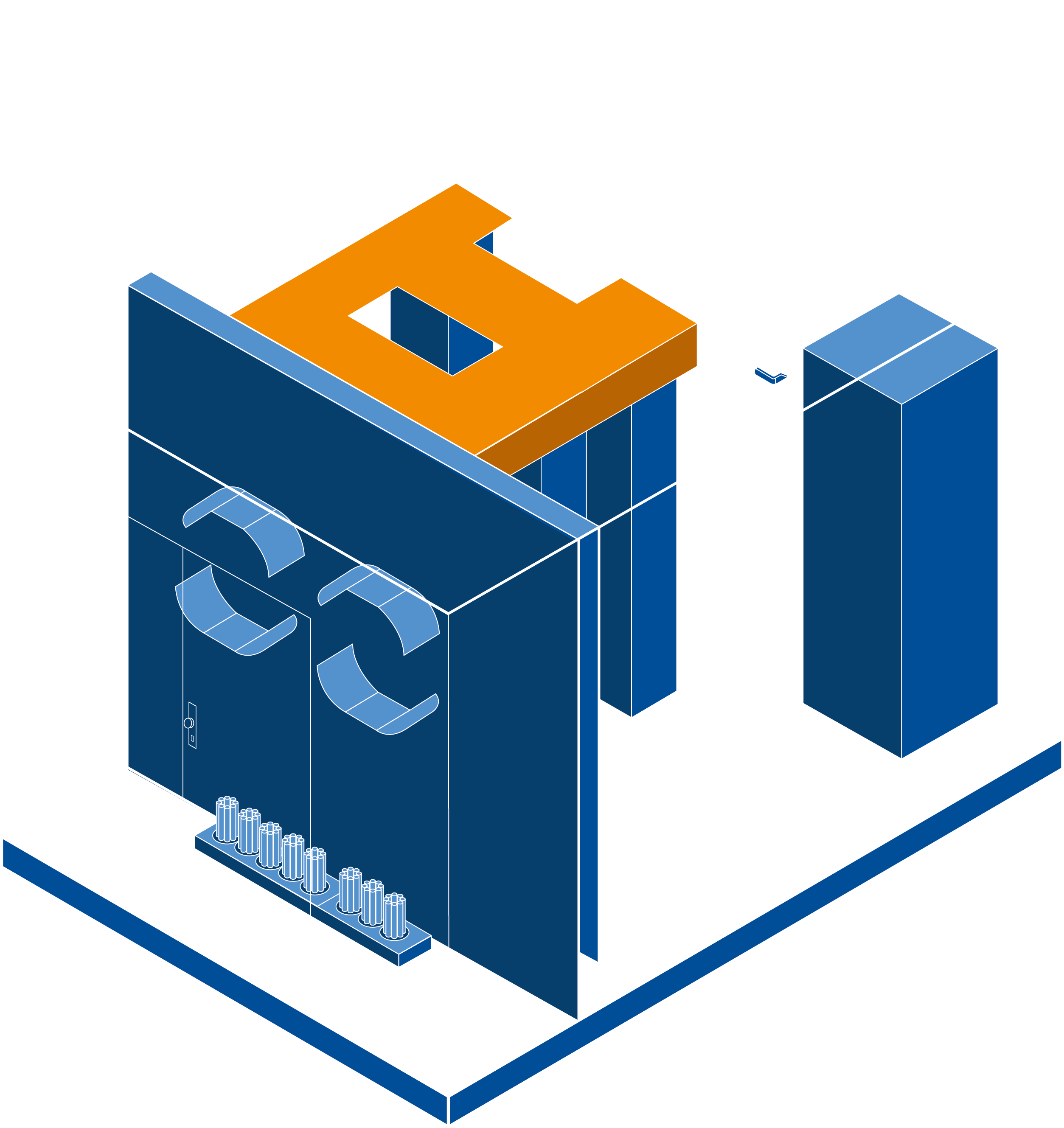

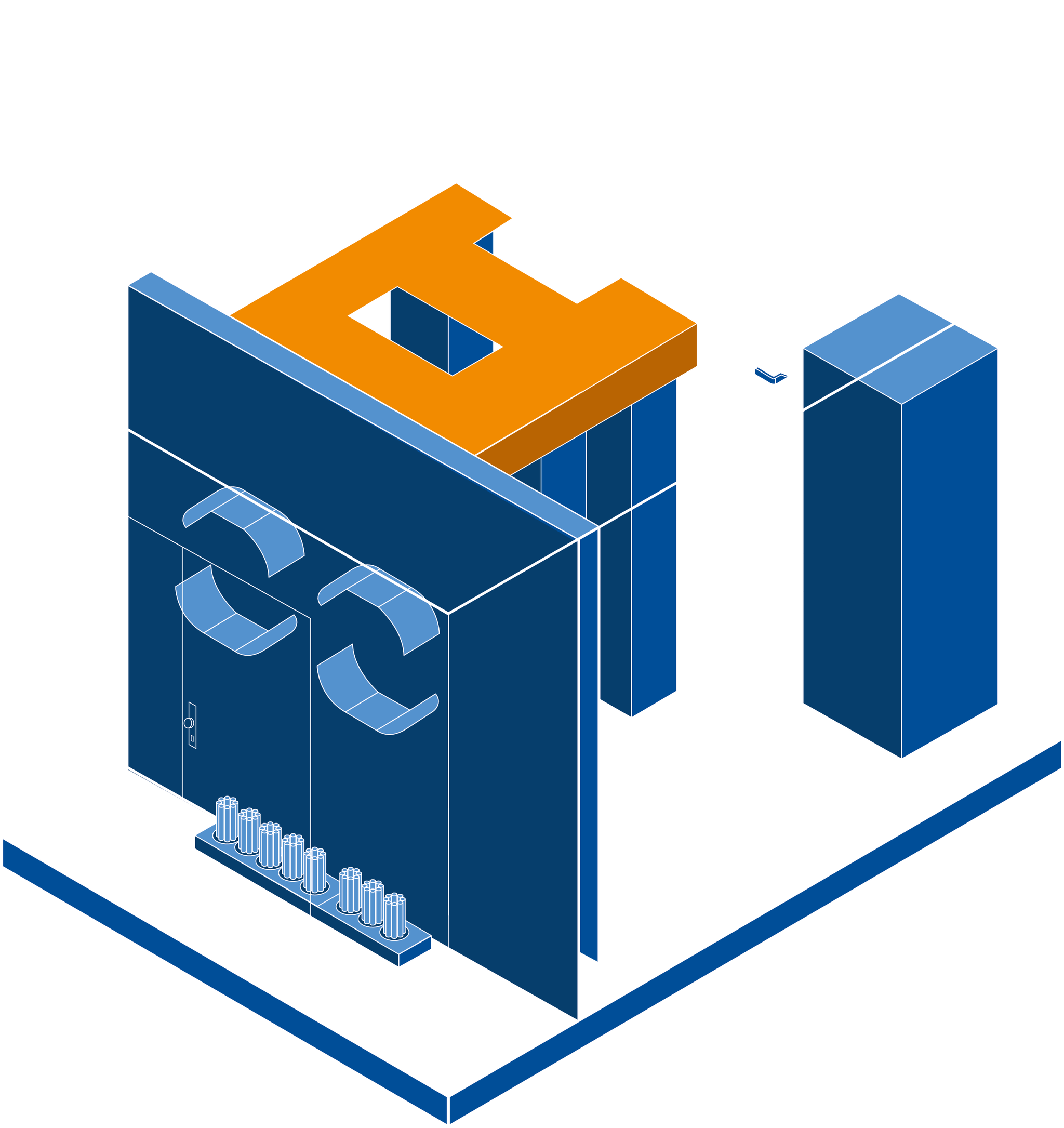

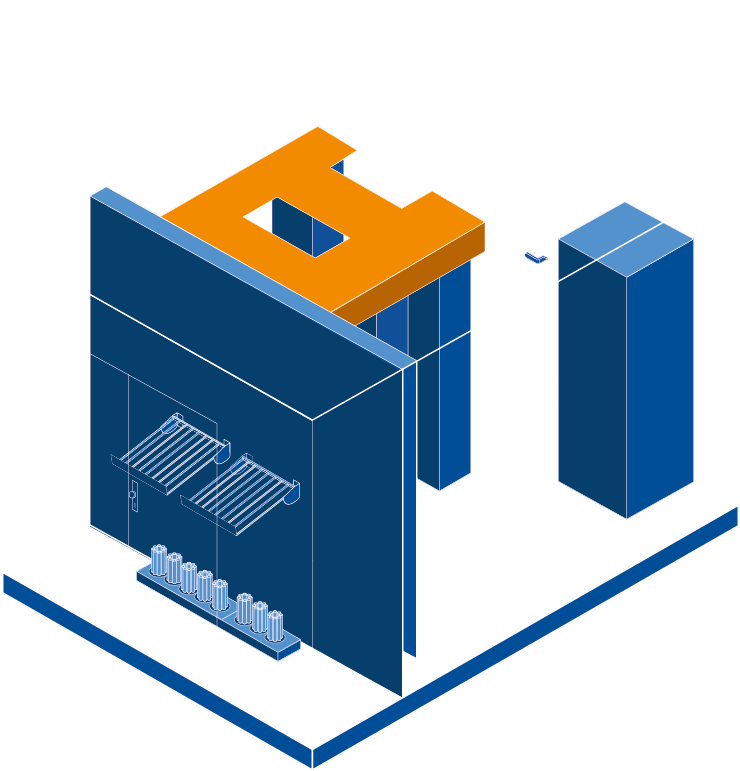

CCM 2-Raum-Konzept
Zwei Räume, kein Doppelboden

1

Kabelraum

  • Aufnahme und Abfangung der ankommenden Rohrverbünde
  • Ablageort für Überlängen der weiterführenden Mikrokabel
  • Unterverteilungsort für Stromversorgungskabel
  • Separater Eingang: Zugang nur für befugtes Installationspersonal

2

Technikraum

  • Passivtechnik: Anbindung der Glasfasern in CCM Patchpanels, Verteilung zu FTTx-Anwendungen
  • Aktivtechnik: klimatisiertes Umfeld für die sensiblen Technik-Komponenten
  • Separater Eingang: Zugang nur für befugtes Personal der Kommunen bzw. Netzbetreiber
Point of Presence | Glasfaser PoP Station 2 Raum Konzept

Konstruktion ohne Doppelboden


Der CCM FiberCUBE Glasfaser-PoP kommt ohne Doppelboden aus: Dies ermöglicht es dem Montage- und
Servicepersonal, alle Arbeitsschritte bequem und ergonomisch im Stehen durchzuführen.

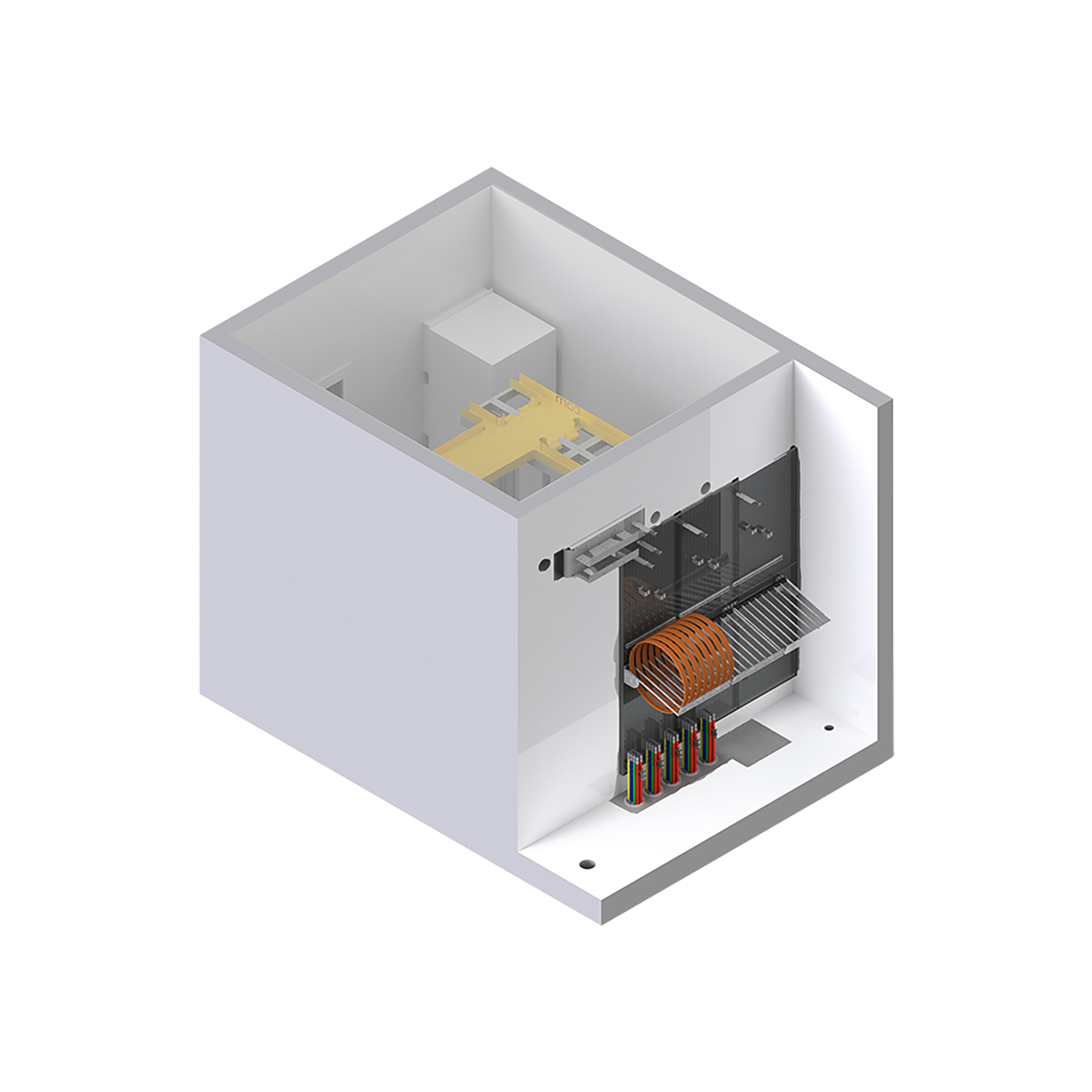

Kabelraum im CCM FiberCUBE®

Kabelmanagement leicht gemacht

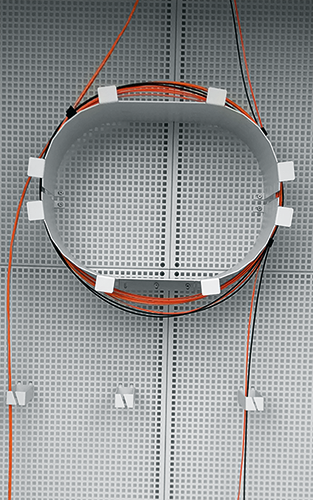

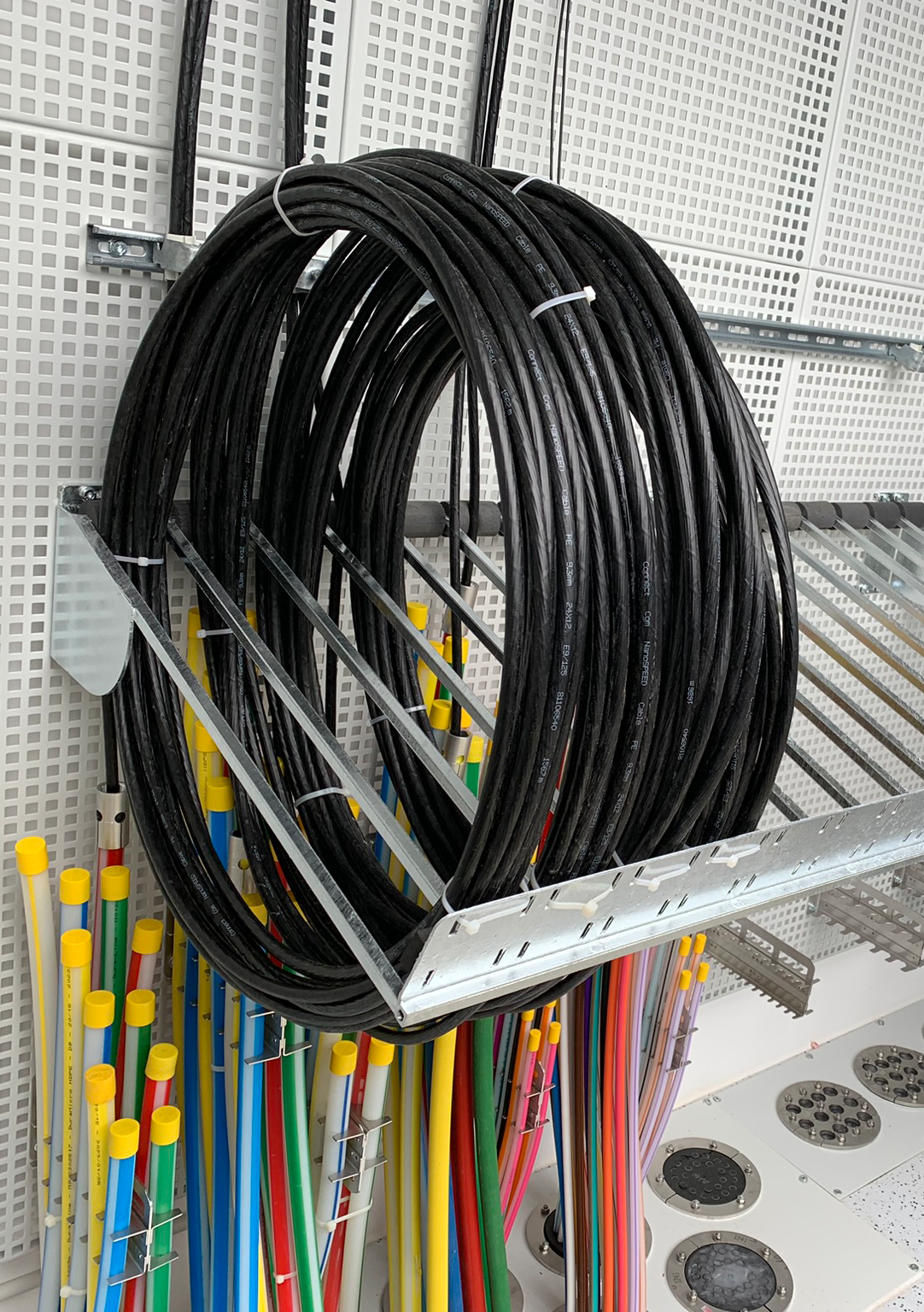

  • Überlängen-Management
    • Optimale Kabelführung und Einhaltung der vorgegebenen Biegeradien
    • Gewährleistete Zugentlastung weiterführender Kabel in den Technikraum
    • Zwischenablage von Kabeln, die zu einem späteren Zeitpunkt weiterverarbeitet werden
    FiberCUBE Point of Presence | Glasfaser PoP Station Überlängenmanagement

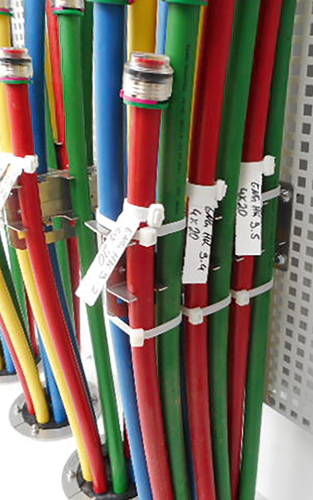

  • Leerrohr-Management
    • Strukturierter Abschluss und Fixierung der ankommenden und abgehenden Mikrorohre
    • Mehr Übersicht sowie eine einfache Montage der Gas-Wasser-Blöcke durch eine gestufte Anordnung der Mikrorohrabfangwinkel
    FiberCUBE Point of Presence | Glasfaser PoP Station Leerrohr Management

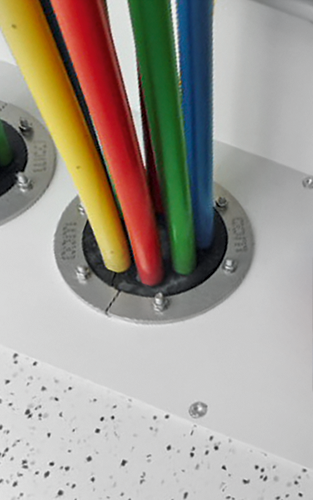

  • Abdichtungssystem
    • Sichere Abdichtung der ankommenden Mikrorohre (von 7 bis 20 mm), dadurch gas- und wasserdicht gegenüber dem Gebäude (bis 2,5 bar)
    • Zugentlastung gewährleistet
    • Kombination mit unterschiedlichen Rohrgrössen sowie spezifische Anpassung möglich
    Fibercube Point of Presence | Glasfaser PoP Station Abdichtungssystem

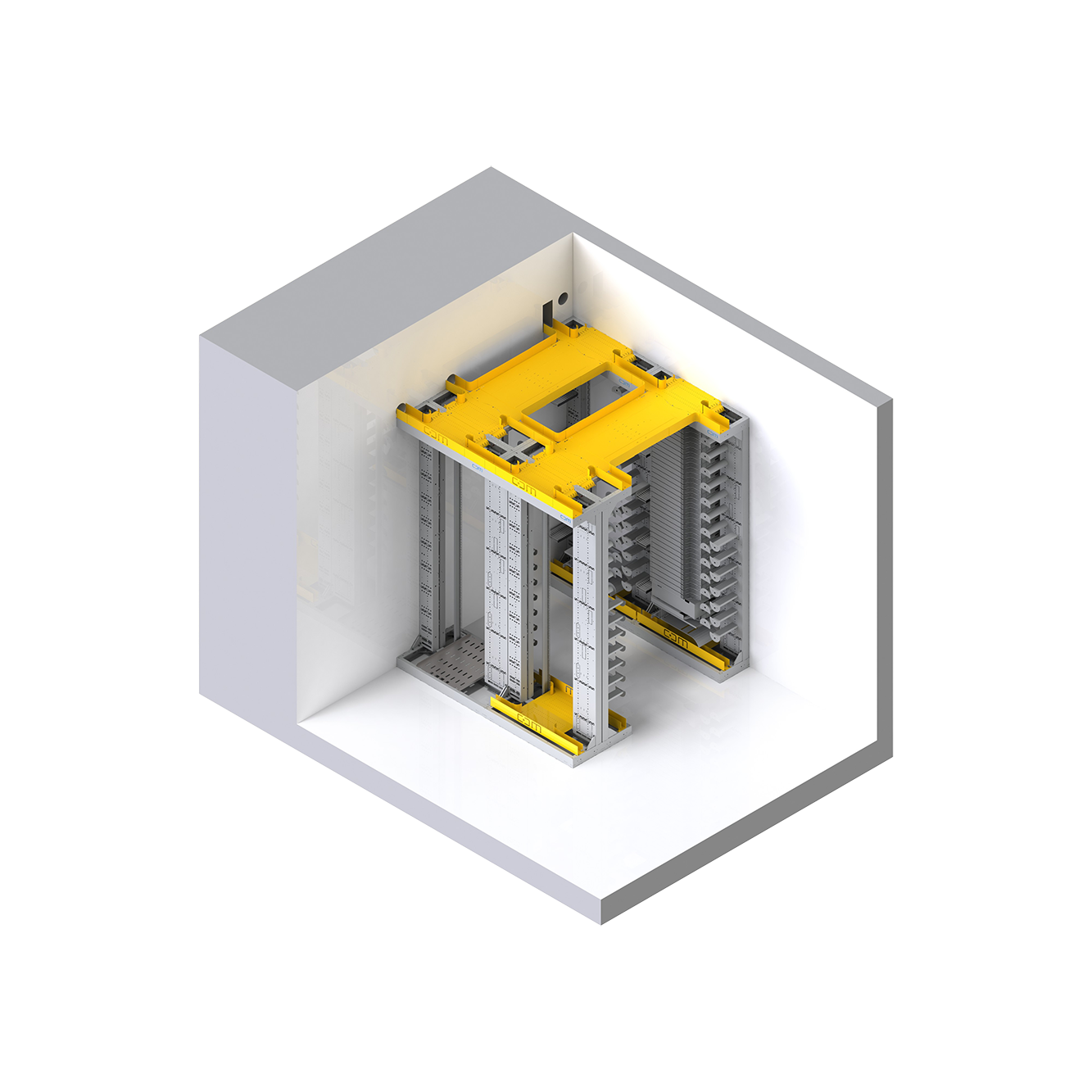

Technikraum im CCM FiberCUBE®

Passiv- & Aktivtechnik im Griff

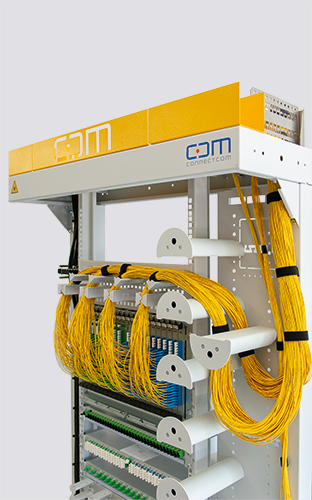

  • CCM CARMA® Rackssystem
    • Unterschiedliche Höhenvarianten: 1,0 m; 1,8 m; 2,0 m; 2,2 m
    • Tiefenvariable Konstruktion, einfacher Wechsel der Kabelebenen Panelbestückung mit easyFIX, 19“- oder ETSI-Gestellreihen für Aktivtechnik möglich
    • Multirack für Durchspleißlösungen oder weitere kundenspezifische Wünsche
    Mehr zu CCM CARMA
    CARMA Racksystem

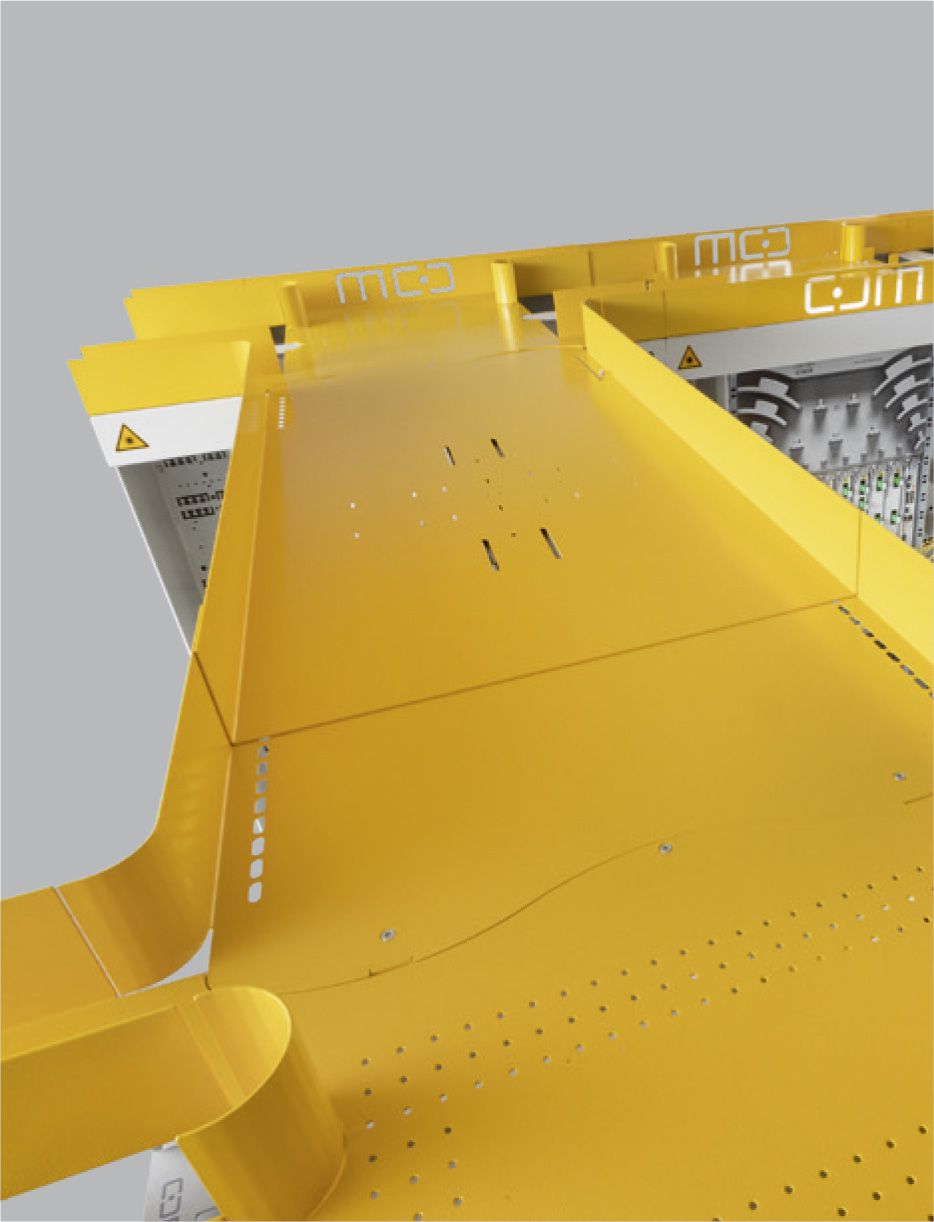

  • CCM FiberLANE® Kabelkanal System
    • Modulare Lösung zur rackübergreifenden Führung von Glasfaserstrecken und Patchkabeln
    • Optimale Biegeradien stets garantiert
    • Hochwertige, pulverbeschichtete Stahlkomponenten für langlebigen Einsatz
    • Erhältlich in zwei Varianten: CCM FiberLANE CA zur Direktmontage auf das CCM CARMA Racksystem sowie CCM FiberLANE FX zur Montage an der Raumdecke bzw. Wand
    Mehr zu CCM FiberLANE
    FiberLANE® Kabelkanalsystem

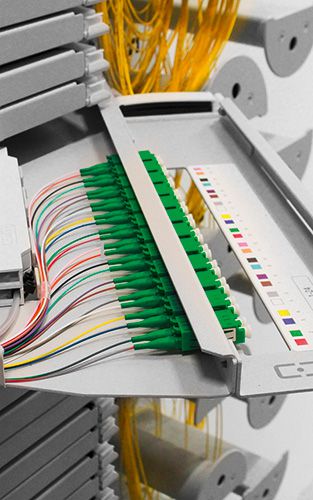

  • CCM SLITE® LWL-Patchpanel
    • Speziell für den Einsatz in CCM CARMA Systeme entwickelt
    • Ermöglicht eine Portdichte für bis 96 LCAPC-Kupplungen auf einer Höheneinheit
    • Frontseitige sowie rückseitige Montage durch verstellbare Montagewinkel möglich
    Mehr zu CCM SLITE
    MFG Multifunktionsgehäuse mit SLITE Patchpanel

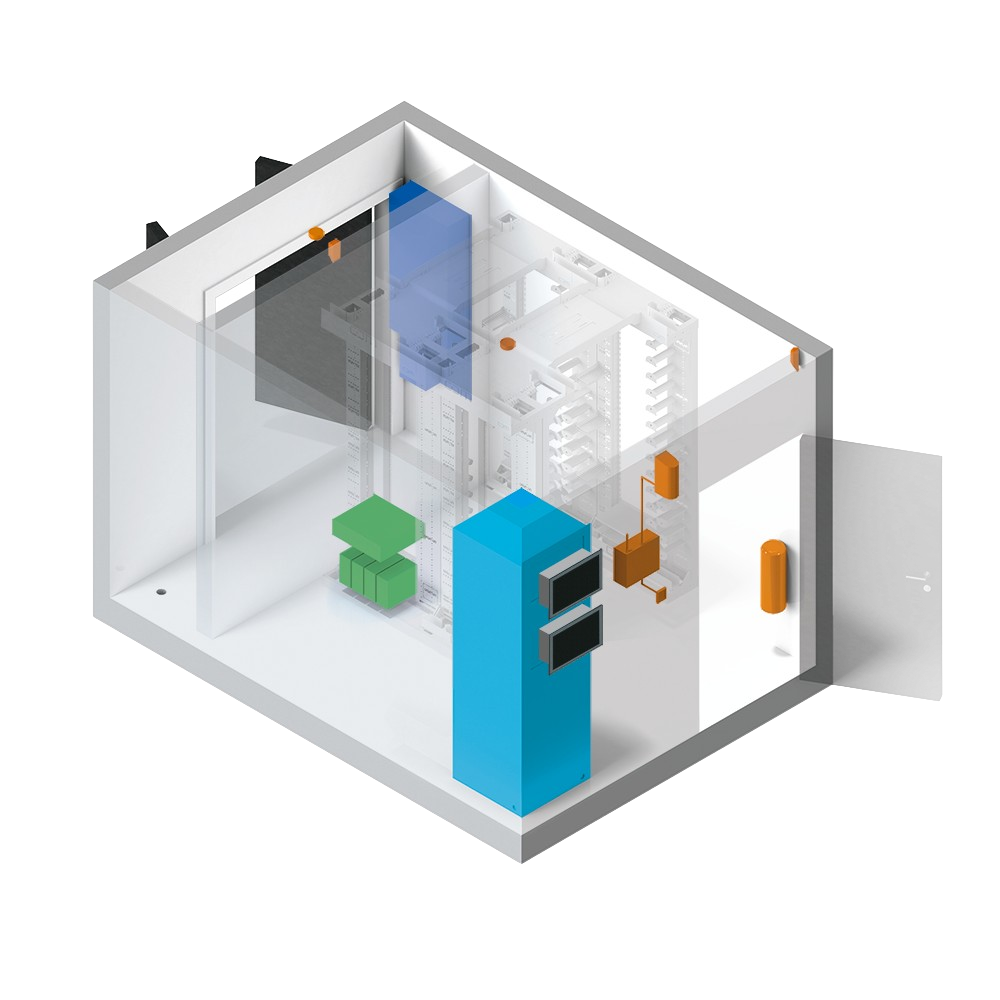

Ausstattung im CCM FiberCUBE®

Lösungen für Klima, Sicherheit & USV

  • Elektro-Unterverteilung

    Um eine Verteilung der Energie im Niederspannungsnetz zu gewährleisten, wird der CCM FiberCUBE mit einer Unterverteilung nach Vorgabe des Kunden ausgestattet. Für die elektrische Versorgung sorgt ein Verteilerschrank. Im Umfang enthalten ist ein perfekt auf die Größe des CCM FiberCUBE abgestimmtes Elektro- und Beleuchtungspaket.

  • Unterbrechungsfreie Stromversorgung (USV)

    Um im Falle Unterbrechung der Stromzufuhr einen Ausfall der Aktivtechnik zu verhindern, setzen wir bei unseren CCM FiberCUBE auf Energiespeicher, die eine unterbrechungsfreie Stromversorgung (USV) gewährleisten:

    • Sichere Stromversorgung der angeschlossenen Verbraucher mittels integrierter Energiespeicher
    • Gewährleistung eines dauerhaften Netzbetriebs
  • Klimatisierung

    Der werkzeuglos aus- und einbaubare Zwischensteg ermöglicht freien Zugang zu den Aktiv- und Passivkomponenten und erleichtert so deren Montage, Wartung und Bedienung.


    Auch beim Verlegen der Patchkabel kann durch den herausnehmbaren Zwischensteg der Arbeits- und Zeitaufwand minimiert werden.

  • Sicherheitspakete

    Zum Schutz der technisch sensiblen Bereiche vor unbefugtem Zugriff bieten wir unseren CCM FiberCUBE mit verschiedenen Sicherheitspaketen an. Je nach Konfiguration beinhalten diese folgende Komponenten:

    • Elektronisches Verriegelungssystem
    • RFID Zutritts- & Kontrollsystem
    • Temperatur- und Luftfeuchtesensor
    • Rauchwarnmelder bzw. Wasserwarnmelder
    • Infrarot-Bewegungsmelder jeweils im Technik- und Kabelraum
    • Funk-Alarmsystem
    • Optisch-akustischer Signalgeber
    • CO2-Feuerlöscher
    • Akkubetriebene Notlampe

CCM FiberCUBE® Ausführungen
Standard oder Custom-made

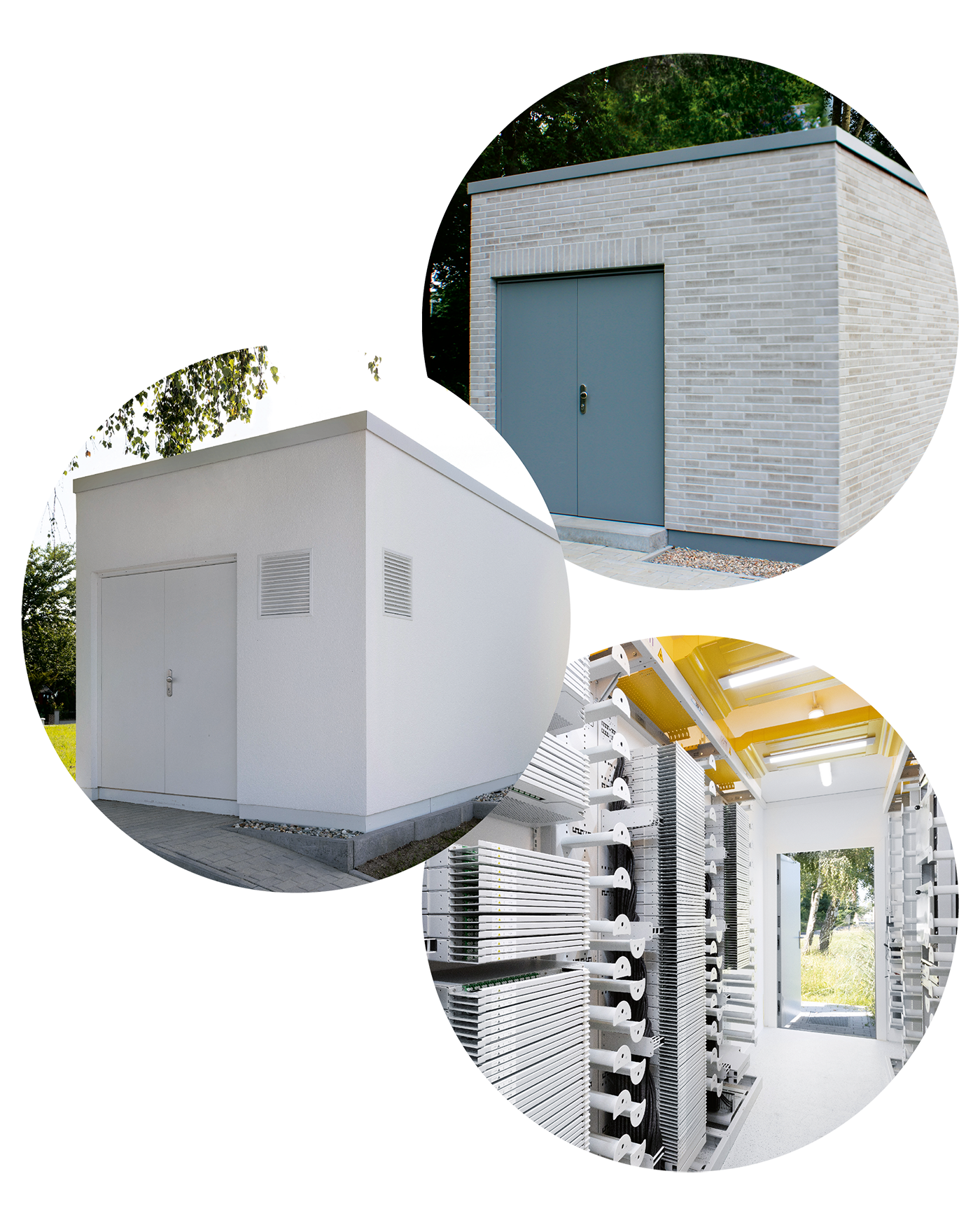

Standardausführungen

Der CCM FiberCUBE Glasfaser-PoP ist ab Werk in drei Standardausführungen erhältlich – jeweils abgestimmt auf unterschiedliche Anzahl von Teilnehmern.

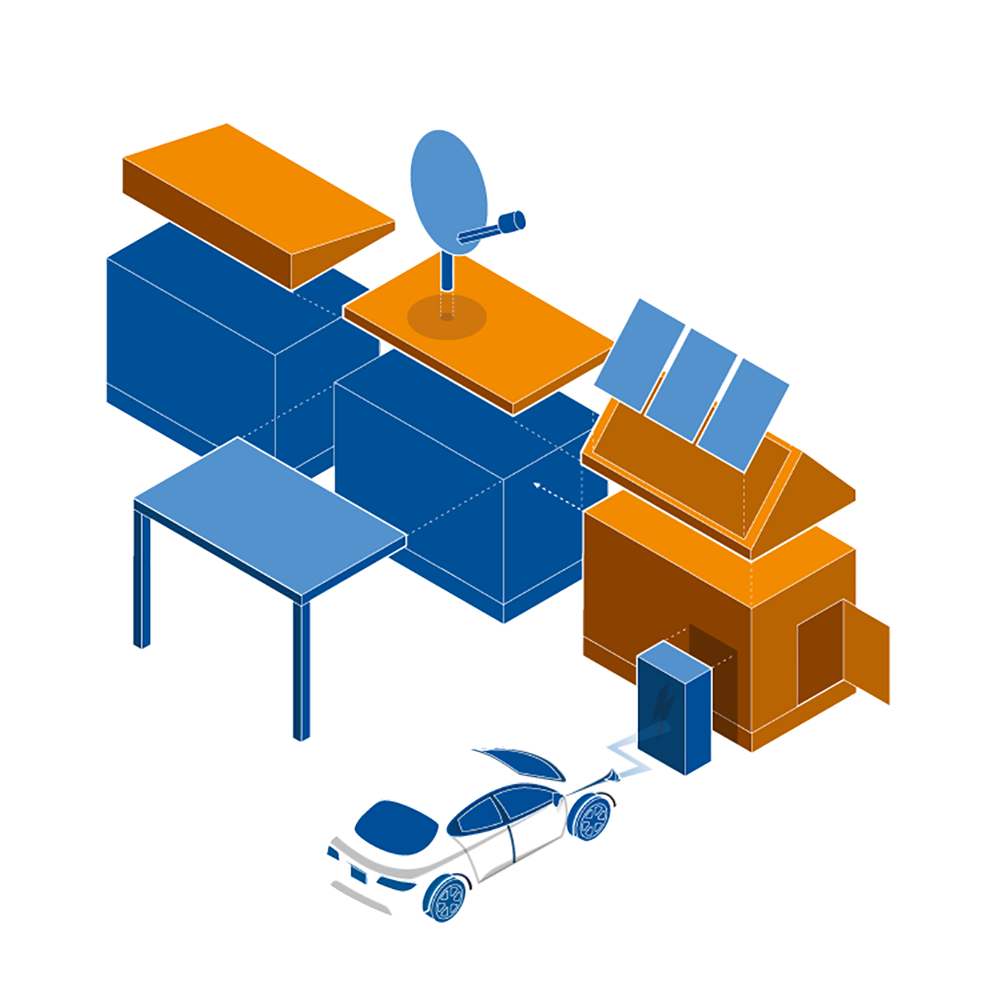

Kundenspezifische Lösungen

Der CCM FiberCUBE Point of Presence kann auch als maßgefertigte Komplett-Lösung geliefert werden – perfekt abgestimmt auf Ihre Anforderungen und Vorgaben.

FiberCUBE Point of Presence | Glasfaser PoP Station kundenspezifische Lösung

FiberCUBE® Standardgrößen

  • CCM FiberCUBE®

    5'000

    7'500

    10'000

    Abmessungen
    LxBxH [m]

    4,10 x 2,98 x 3,17

    5,00 x 2,98 x 3,17

    6,00 x 2,98 x 3,17

    Max. Anzahl
    Fasern

    5000

    7500

    10000

CCM FiberCUBE® Gestaltungsoptionen

Passt immer. Und überall.



Mit dem Ziel, das CCM FiberCUBE PoP-Gebäude bestmöglich in die städtebauliche Architektur am Einsatzort zu integrieren, bieten wir unseren Kunden eine Vielzahl an Gestaltungsoptionen an: von der Dachform über das Fassadenmaterial bis zur Farbe.

Unterschiedliche Dachformen

FiberCUBE Point of Presence | Glasfaser PoP Station Option Flachdach


Flachdach

  • Bekiest
  • Dachbegrünung möglich
  • Ausführung ohne Dachüberstand
  • Innenliegende Entwässerung
FiberCUBE® Point of Presence | Glasfaser PoP Station Beispiel Pultdach

Pultdach

  • Verschiedene Dachneigungswinkel
  • Unterschiedliche Dachziegelfarben
  • Dachbegrünung möglich
  • Metalleindeckung möglich
FiberCUBE® Point of Presence | Glasfaser PoP Station mit Satteldach

Satteldach

  • Verschiedene Dachneigungswinkel
  • Unterschiedliche Dachziegelfarben
  • Beidseitige Regenrinne

Verschiedene Fassaden

Fibercube Point of Presence | Glasfaser PoP Station Option Putzfassade

Putz

  • Verschiendene Putzfarben
Fibercube Point of Presence | Glasfaser PoP Station Option Klinkerfassade

Klinker

  • Große Auswahl am Klinkersteinen
Fibercube Point of Presence | Glasfaser PoP Station Option Holzfassade

Holz

  • Verschiedene Holzarten
  • Naturbelassen oder lasiert
Fibercube Point of Presence | Glasfaser PoP Station Alucobond

Alucobond®

  • Verschiedene Farben

Alucobond® mit Motivwahl

  • Jedes Motiv realisierbar (Bemalung, Graffiti, Folierung...)
  • Individuelle Veredelung möglich

CCM FiberCUBE® Custom-made

Nach Ihren Vorgaben gefertigt

Ob als Technikzentrale, Ortszentrale oder Knotenpunkt für FTTx-Glasfasernetze: Der CCM FiberCUBE kann auch maßgefertigte und schlüsselfertige Komplett-Lösung gefertigt werden – ganz nach Ihren individuellen Vorgaben.



Beispiele für kundenspezifische Anforderungen

  • Wenig Baufläche oder begrenzte Höhe
  • An- und Einbindung an bestehende Infrastrukturgebäude
  • Besondere städtebauliche Vorgaben
  • Erweiterung bestehender PoP-Station
  • Funktionserweiterung mit Photovoltaik, E-Ladesäule, Mobilfunk-Antenne etc.
FiberCUBE® Point of Presence | Glasfaser PoP Station mit Richtfunkantenne

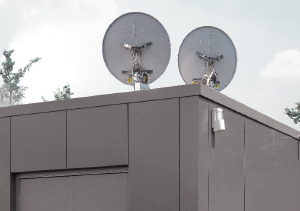

Mit montierter Richtfunkantenne
FiberCUBE Point of Presence | Glasfaser PoP Station mit E-Ladestation

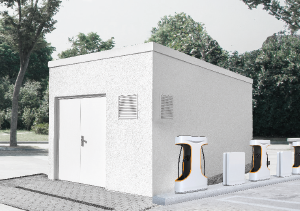

Mit angebauter E-Ladestation
Fibercube Point of Presence | Glasfaser PoP Station Beispiel mit Photovoltaik

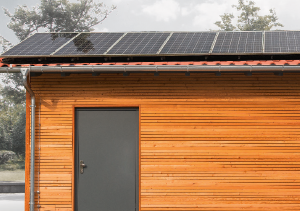

Mit integrierter Photovoltaik

Sie haben individuelle Anforderungen?

Kein Problem: Der CCM FiberCUBE Glasfaser-PoP kann in nahezu jeder beliebigen Größe (L x B x H) umgesetzt werden – immer an Ihre standort- oder netzspezifische Gegebenheiten ausgerichtet und nach Ihren spezifischen Wünschen geplant und gebaut. Sprechen Sie uns an! Das CCM Projekt Team findet gemeinsam mit Ihnen die perfekte Lösung für Ihr Projekt.

Kontakt aufnehmen

CCM FiberCUBE® Bauweise

Nachhaltig und energieeffizient

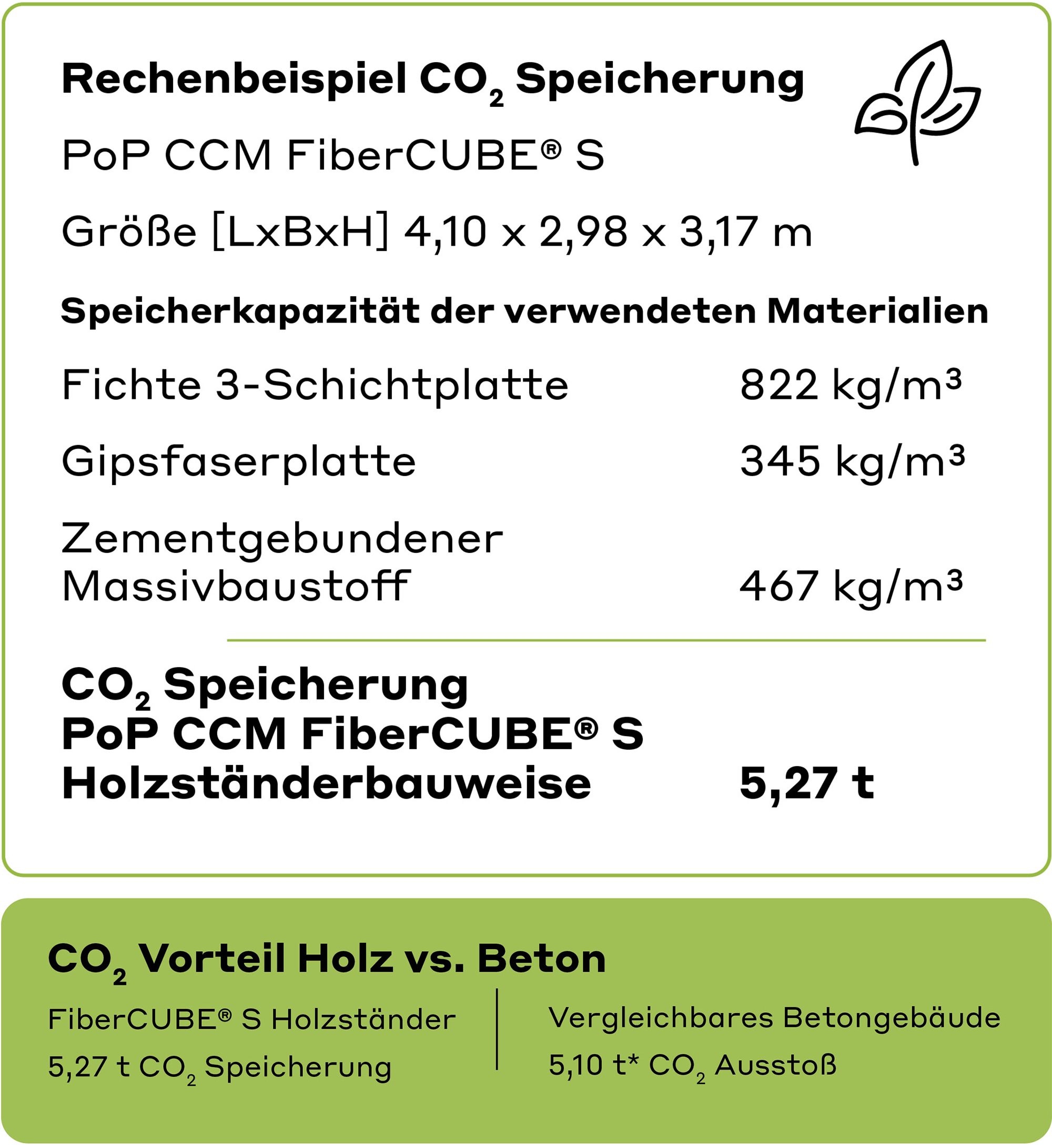

Beim Bau unserer CCM FiberCUBE PoP-Gebäude setzen wir auf nachwachsende Rohstoffe, langjährige Erfahrung und kontinuierliche Prüfungen. Dass dies sogar ein Vorteil für die sensiblen technischen Komponenten sein kann, beweist der CCM FiberCUBE eindrucksvoll.

Fibercube Point of Presence | Glasfaser PoP Station innovative Holzständerbauweise

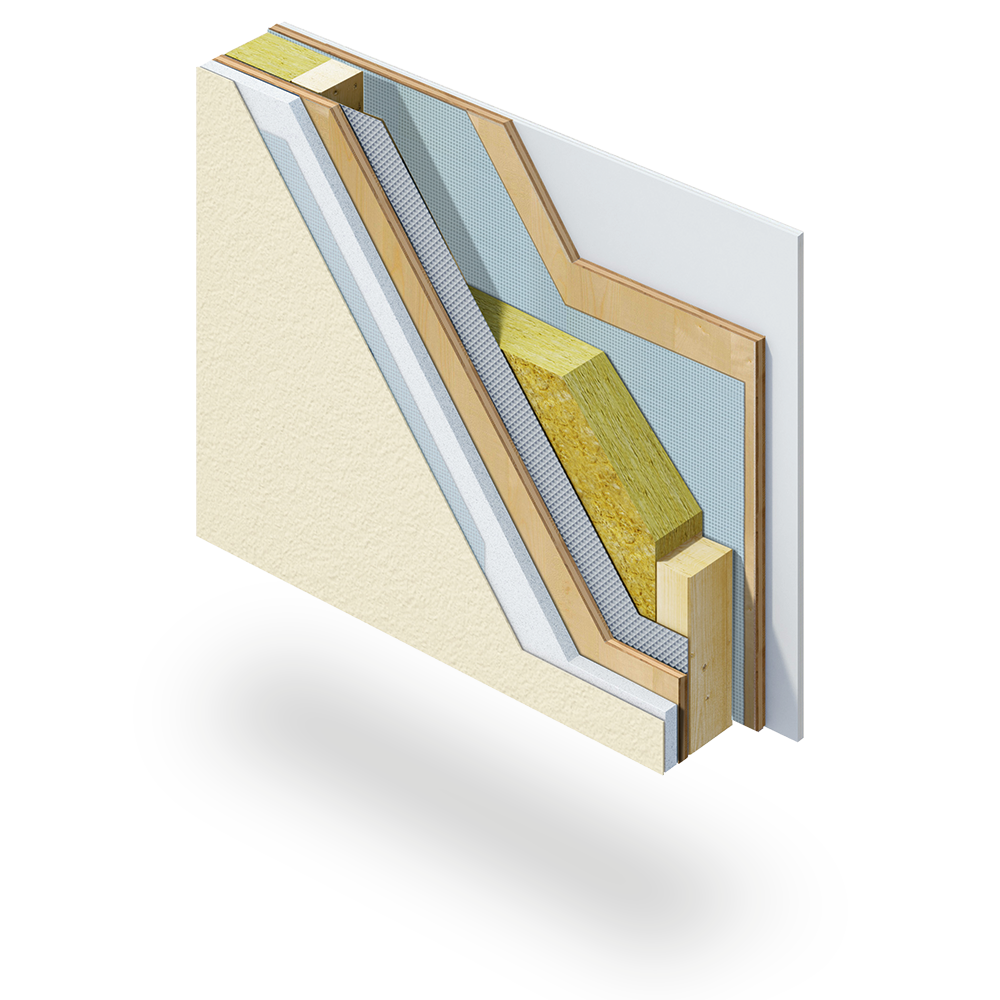

Innovative Holzständerbauweise


Der Bau des CCM FiberCUBE erfolgt in Holzständerbauweise. Die isolierende Eigenschaft von Holz sorgt für ein besseres Raumklima, wodurch die Betriebskosten für die Klimaanlage spürbar reduziert werden können.

  • Energieeffiziente Klimatisierung der innenliegenden Technik
  • Geringeres Gesamtgewicht, dadurch einfacher zu transportieren
  • Luftdichte und wärmebrückenoptimierte Außenwände verfügen über einen sehr guten Schall- und Wärmedämmwert

Nachwachsender Basisrohstoff


Der nachwachsende und extrem gut zu verarbeitende Rohstoff Holz bildet die Basis für die Grundkonstruktion unseres CCM FiberCUBE Point of Presence.

  • Individuelles Bauen möglich
  • Recyclingfähiges Material
  • Aus regionaler Waldbewirtschaftung nach PEFC
  • Kleiner CO2 Fußabdruck
FiberCUBE Point of Presence | Glasfaser PoP Station aus regionaler Waldbewirtschaftung nach PEFC

CCM Leistungsportfolio
Zwei Teams, ein Ziel

CCM Projektteam

Die Konstruktion, Engineering & Fertigung Ihres CCM FiberCUBE® übernimmt das CCM Projekt Team – alles erfahrene und kompetente Experten, die jeden Kundenwunsch umsetzen.



CCM Field Service Team

Die Logistik, Montage & Installation Ihres CCM FiberCUBE® übernimmt das CCM Field Service Team – allesamt Montage- und Installationsspezialisten mit langjähriger Erfahrung.

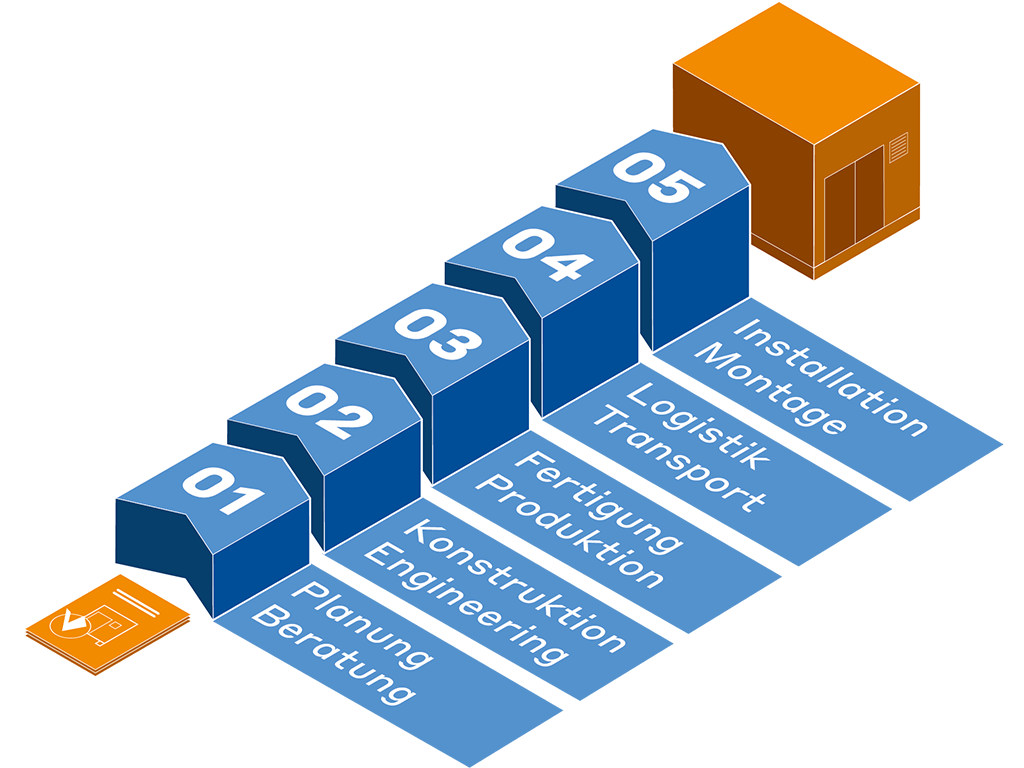

FiberCUBE Point of Presence | Glasfaser PoP Station Projekt Prozess

CCM Services

Von A bis Z alles aus einer Hand



Das CCM Leistungsspektrum reicht von der Erarbeitung von Konzeptvorschlägen und Visualisierung über die kundenspezifische Fertigung und Vormontage bis zur termingerechten Anlieferung und Installation am Einsatzort.

CCM Projektteam FiberCUBE Point of Presence | Glasfaser PoP Station

CCM Projekt Team

Kompetente Planung
Professionelle Fertigung


Mit modernsten Konstruktions-, Engineering- und Visualisierungs-Tools entwickelt unser Projektteam den CCM FiberCUBE®, der perfekt Ihren Vorstellungen entspricht.

Die Fertigung des Gebäudes und die Bestückung mit Racksystemen und Patchpanels erfolgt durch unser erfahrenes Montagepersonal, welches sich kontinuierlich mit unserem Projekt Team abstimmt. So wird gewährleistet, dass der CCM FiberCUBE® so schnell wie möglich gebaut bzw. vormontiert wird und an seinen Einsatzort transportiert werden kann.

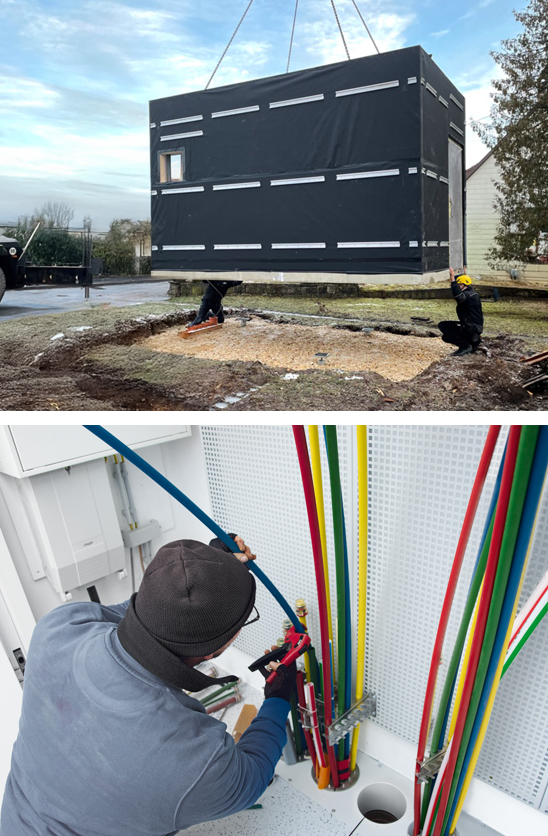

CCM Field Service Team

Zuverlässige Anlieferung
Fachmännische Installation

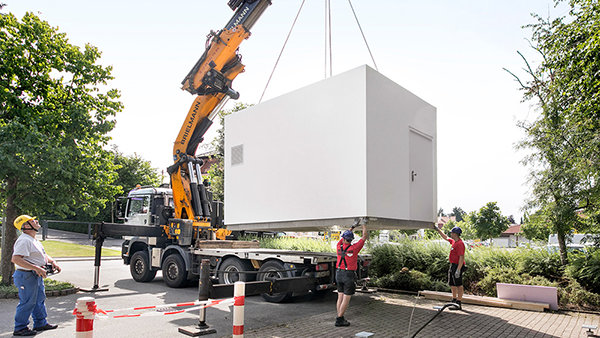

Das CCM Field Service Team setzt bei der Montage und Installation Ihres CCM FiberCUBE® auf maximale Effizienz und Termintreue.


Die im Werk ausgebaute PoP-Station wird von unserem langjährigen Partner Schwörer Haus zur richtigen Zeit am Einsatzort angeliefert. Vor Ort übernimmt unser CCM Field Service Team, welches sich um die Anbindung der Mikrorohre kümmert. Dabei werden diese in das Gebäude geführt, gekürzt und zum Einblasen der Glasfasern vorbereitet. Abschließend wird die Verkabelung des Kompaktklimageräts sowie der Stromversorgung vorgenommen.


Somit wird gewährleistet, dass der CCM FiberCUBE® innerhalb weniger Stunden an der gewünschten Stelle angeschlossen ist und durch den Netzbetreiber in Betrieb genommen werden kann.

CCM Fieldservice Aufbau und Montage FiberCUBE Point of Presence | Glasfaser PoP Station

Aufbau, Ausbau und Abnahme einer CCM FiberCUBE® Technikstation


Sehen Sie in diesem Video einen Spezialfall, der die Flexibilität der Holzständerkonstruktion zeigt:
Aufgrund der engen Zufahrtswege und beengter Platzverhältnisse im Hinterhof eines Altstadtgebäudes konnte der FiberCUBE® Glasfaser-PoP nicht als komplettes Fertiggebäude gestellt werden, sondern wurde in Einzelteilen angeliefert und vor Ort zusammengebaut.

Interesse an unseren Projektleistungen?

Das Connect Com Projekt Team konfiguriert gemeinsam mit Ihnen Ihre nächste PoP-Station. Sprechen Sie uns an!

Kontakt aufnehmen

CCM FiberCUBE® Galerie

Entdecken Sie die Vielfältigkeit



Jede CCM FiberCUBE PoP-Station ist ein Unikat - speziell nach Ihren Wünschen und Bedürfnissen geplant, gefertigt, angeliefert und montiert. Lassen Sie sie von den grenzenlosen Möglichkeiten in unserer Bildergalerie inspirieren.

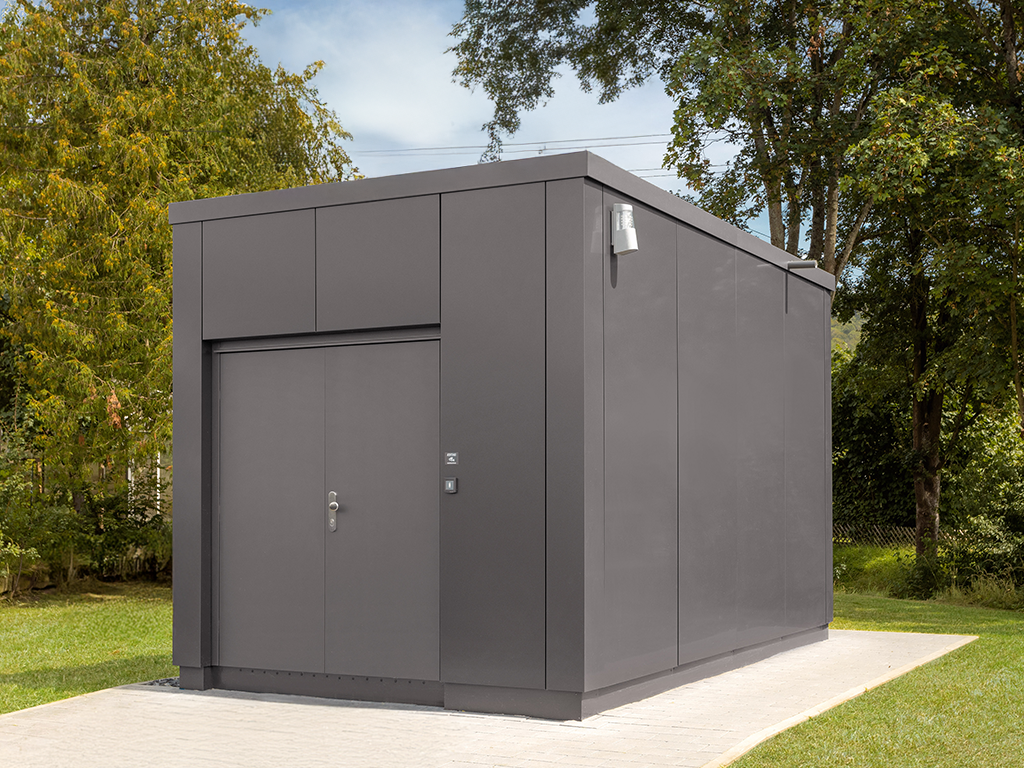

FiberCUBE Point of Presence | Glasfaser PoP Station Alucobond Flachdach

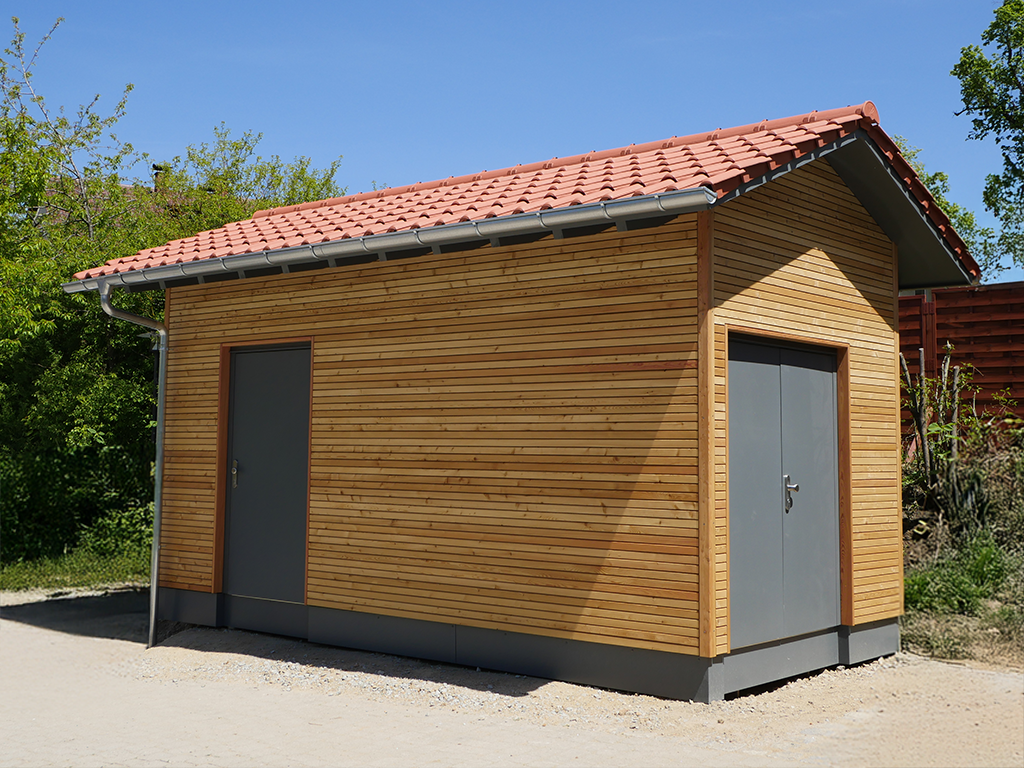

FiberCUBE Point of Presence | Glasfaser PoP Station Holz Satteldach

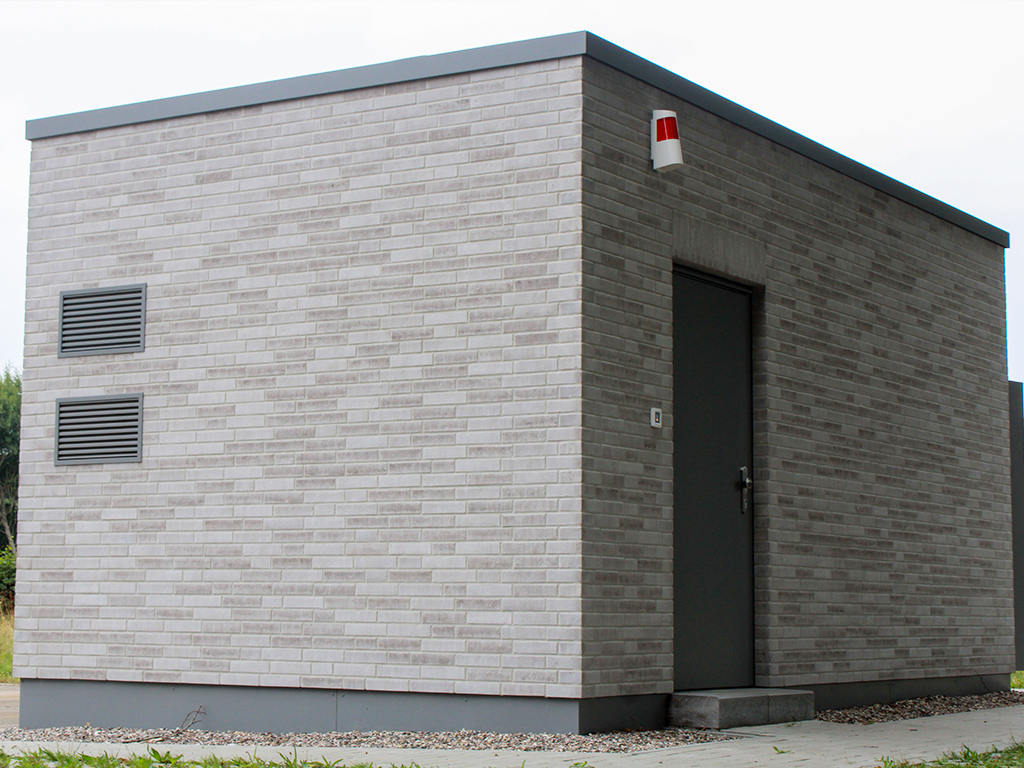

FiberCUBE Point of Presence | Glasfaser PoP Station Klinker Flachdach

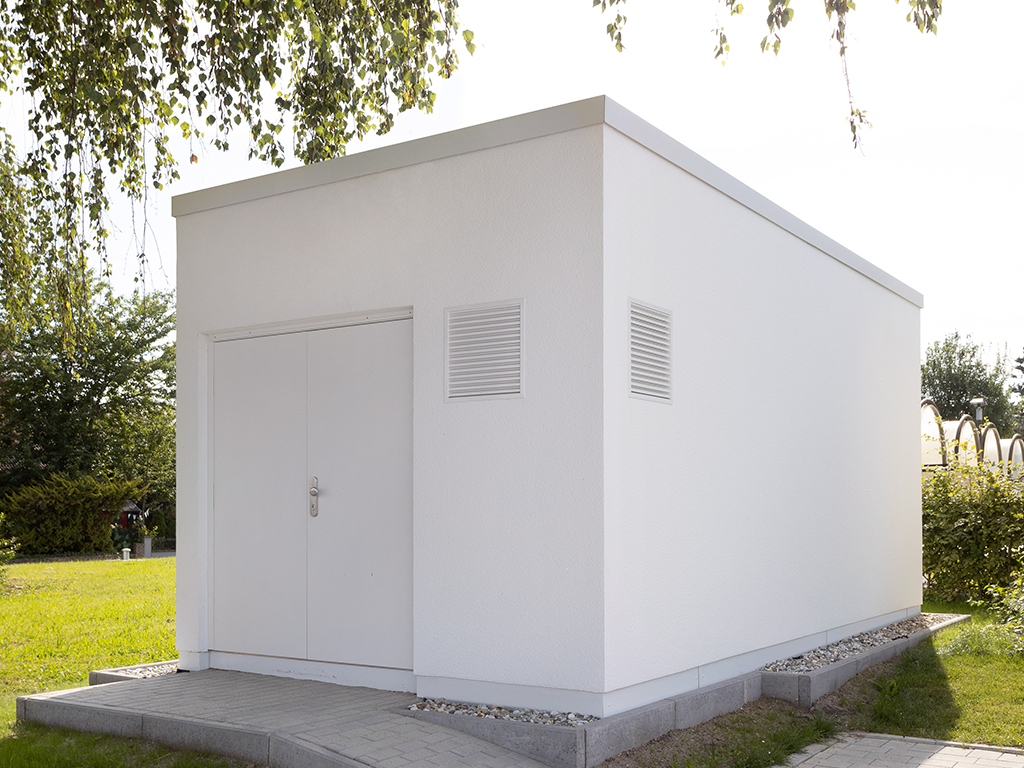

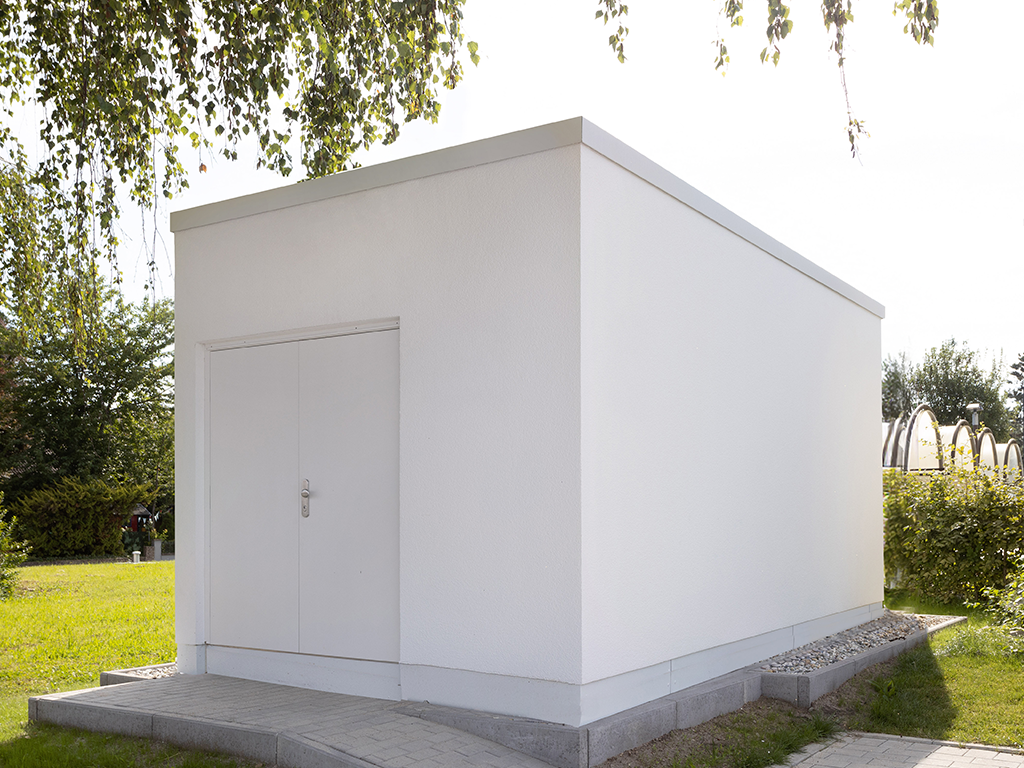

FiberCUBE Point of Presence | Glasfaser PoP Stationn Putz Flachdach

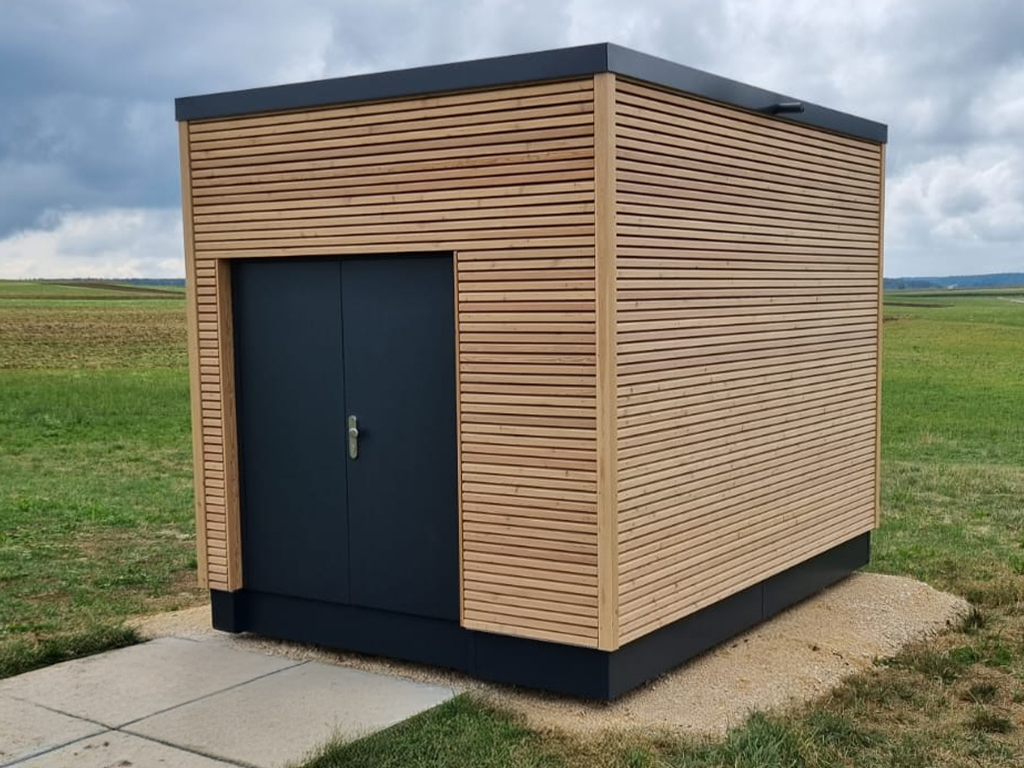

FiberCUBE Point of Presence | Glasfaser PoP Station Holz Flachdach

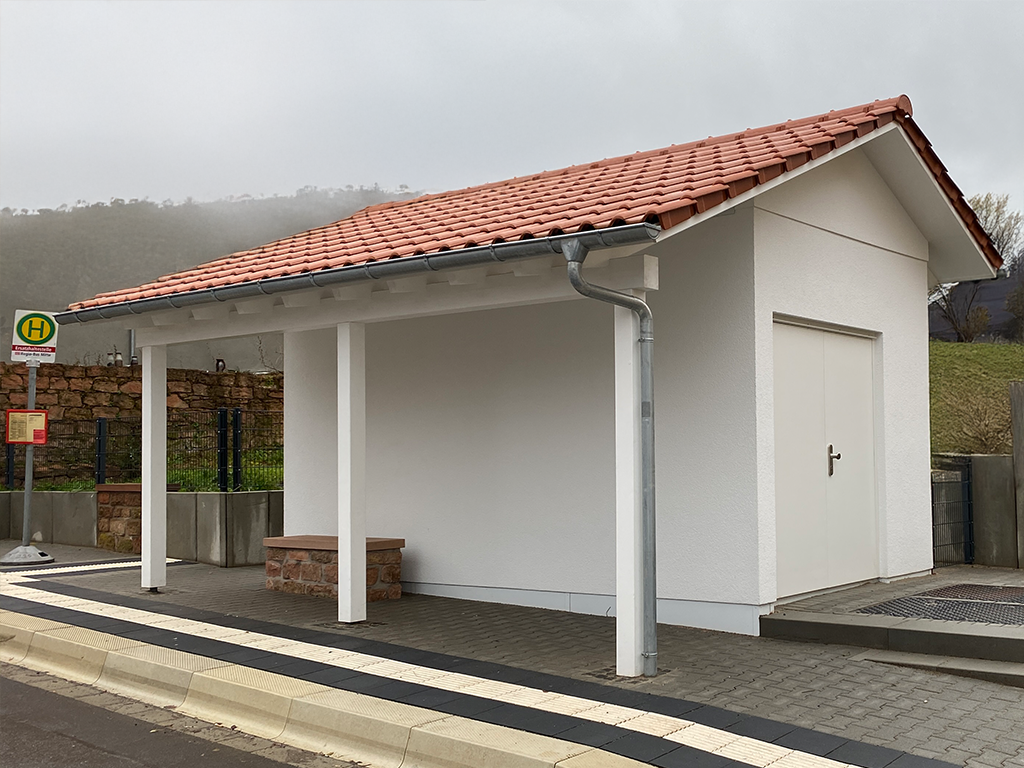

FiberCUBE Point of Presence | Glasfaser PoP Station mit Bushaltestelle Putz Satteldach

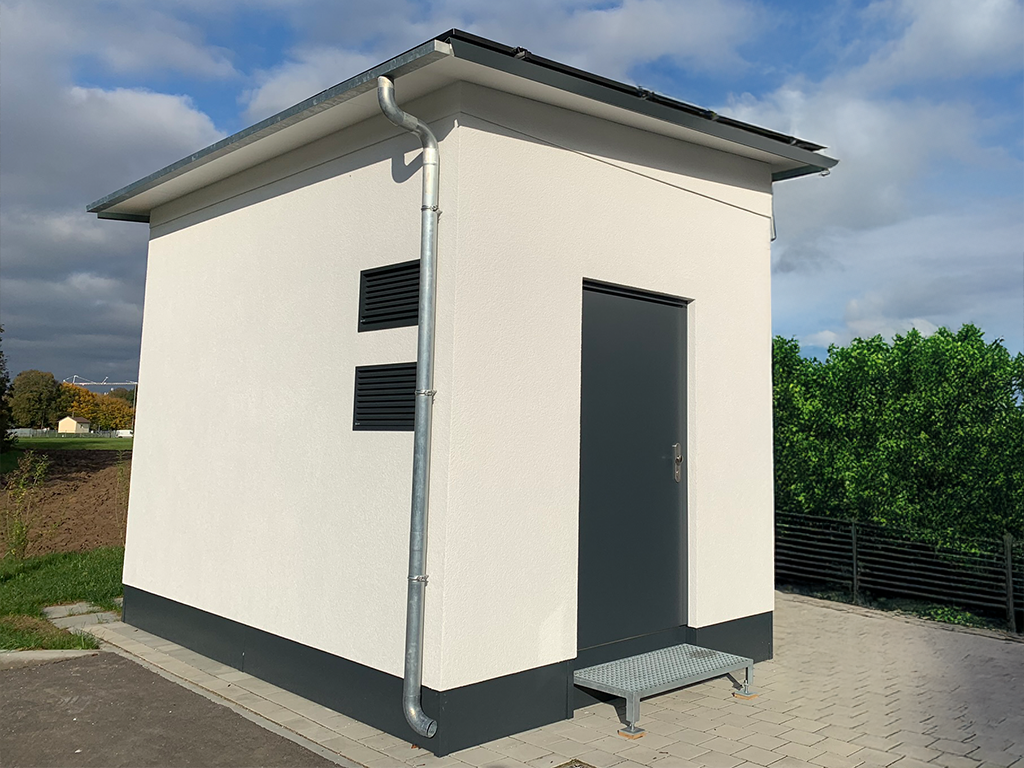

FiberCUBE Point of Presence | Glasfaser PoP Station Putz Pultdach

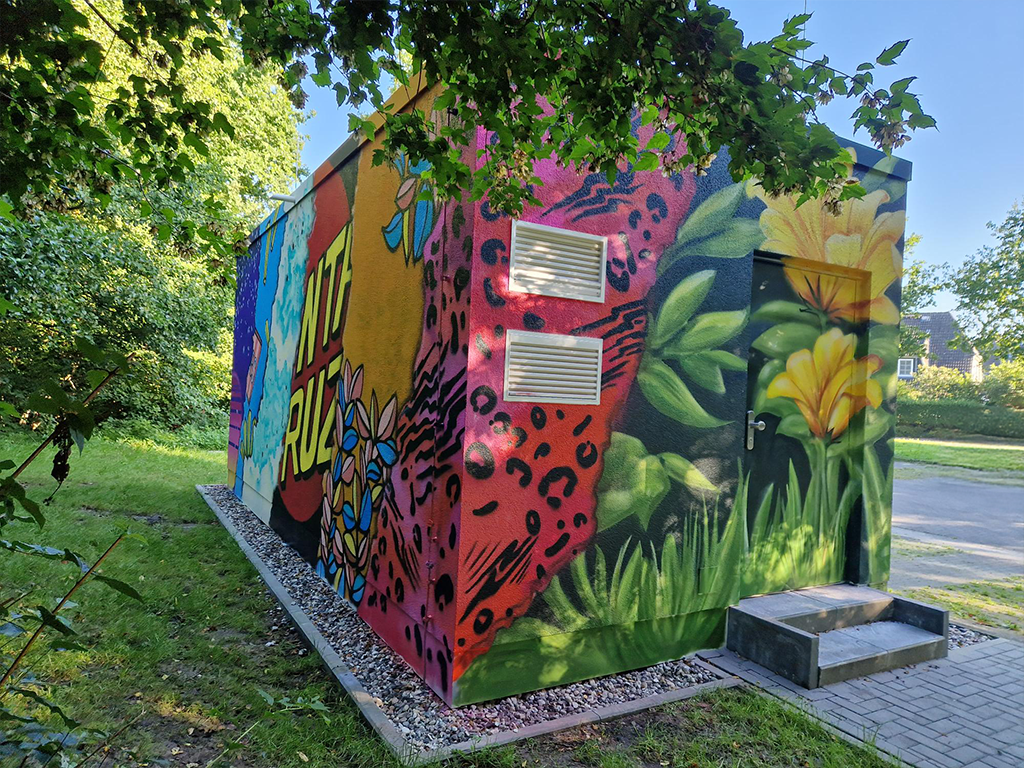

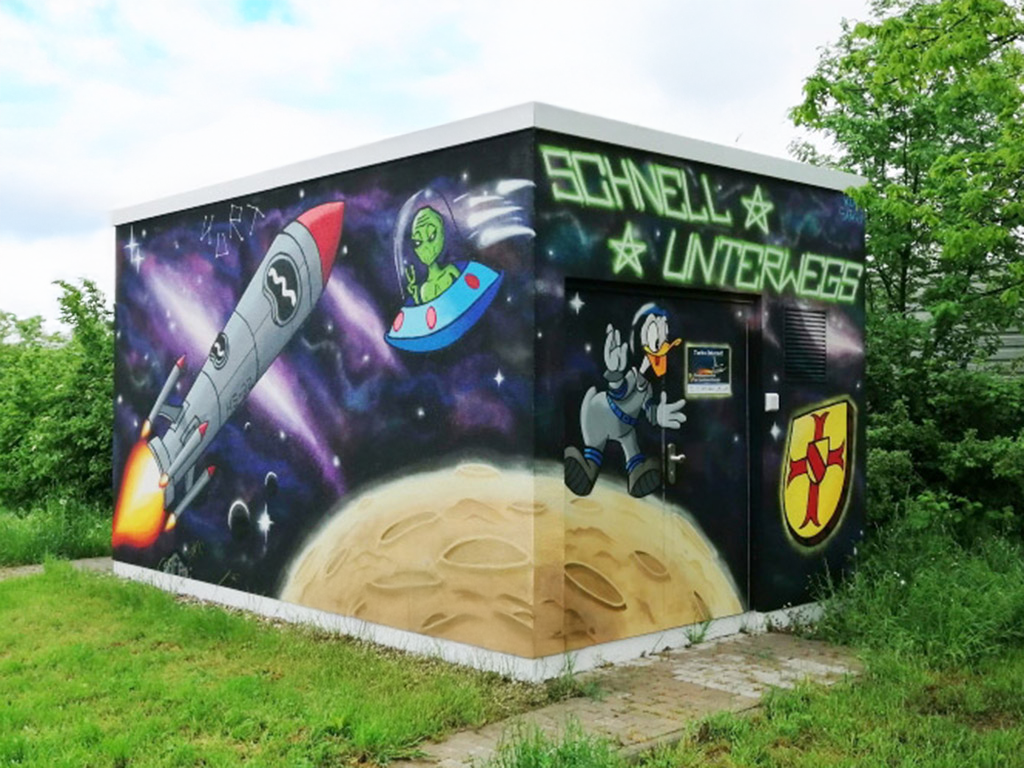

FiberCUBE Point of Presence | Glasfaser PoP Station mit Graffiti
FiberCUBE Point of Presence | Glasfaser PoP Station mit Graffiti Flachdach

News

Neuheiten / Produktinfos
07.08.2024

Virtuelle Tour durch die CCM FiberCUBE PoP-Station

Entdecken Sie den neuen virtuellen Rundgang durch eine FiberCUBE PoP-Station auf unserer Website. Tauchen Sie ein in das Innenleben einer hochmodernen Technikzentrale, die für Ihre spezifischen Anforderungen geplant und gefertigt wird. Beim virtuellen Rundgang können Sie verschiedene Connect Com Produkte erkunden, wie z. B. das CARMA Racksystem inkl. FiberLANE Kabelkanalsystem und SLITE LWL-Patchpanels sowie Lösungen für Klima, Sicherheit, USV und Kabelmanagement.

Jetzt FiberCUBE entdecken!
Neuheiten / Produktinfos
15.08.2023

PoP-Station stellen trotz beengter Platzverhältnisse

Aufgrund enger Zufahrtswege und beengter Platzverhältnisse, z. B. im Hinterhof eines Altstadtgebäudes, kann eine PoP-Station nicht immer als komplettes Fertiggebäude gestellt werden, sondern wird in Einzelteilen angeliefert und vor Ort zusammengebaut. Die Flexibilität der Holzständerbauweise unserer FiberCUBE Gebäude zeigen wir Ihnen einem informativen Video.

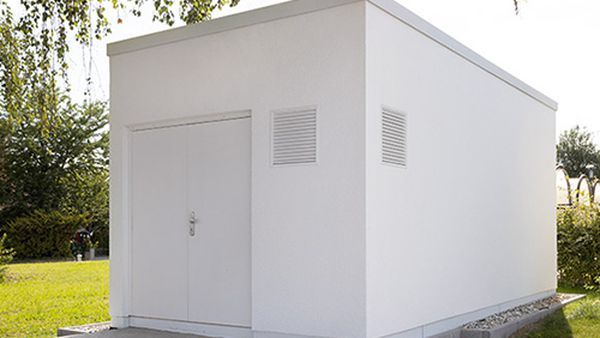

Blogteaser Fibercube
Neuheiten / Produktinfos
02.02.2022

Der CCM FiberCUBE

Herzstück jeder kommunalen Breitband-Infrastruktur sind die Point-of-Presence-Stationen (PoP). Sie sind das Verbindungsstück vom Weitverkehrs- zum regionalen FTTH-Netz, das bis zu jedem einzelnen Hausanschluss führt.
CARMA Rack kundenspezifischer Ausbau
Neuheiten / Success Stories
27.05.2020

Massgeschneiderter PoP-Ausbau; am besten geht's mit CARMA Racks

Die Stadt Martigny baut neue PoP-Standorte. Mit der Migration der Infrastruktur sollte auch das Management der Glasfasern optimiert werden. Zur Evaluation der perfekten Lösung wandte sich Sinergy, ein Bereich der öffentlichen Dienste von Martigny, an die Experten von Connect Com – und entschied sich für den Einsatz von CARMA.
Neuheiten / Success Stories
11.08.2019

Erfolgreiche Zusammenarbeit von SchwörerHaus & Connect Com

Die Connect Com hat zusammen mit ihrem Partner SchwörerHaus eine weitere Erfolgsgeschichte geschrieben und eine FiberCube POP Station für 7.500 Teilnehmer im Kreis Biberach, Baden- Württemberg aufgebaut.

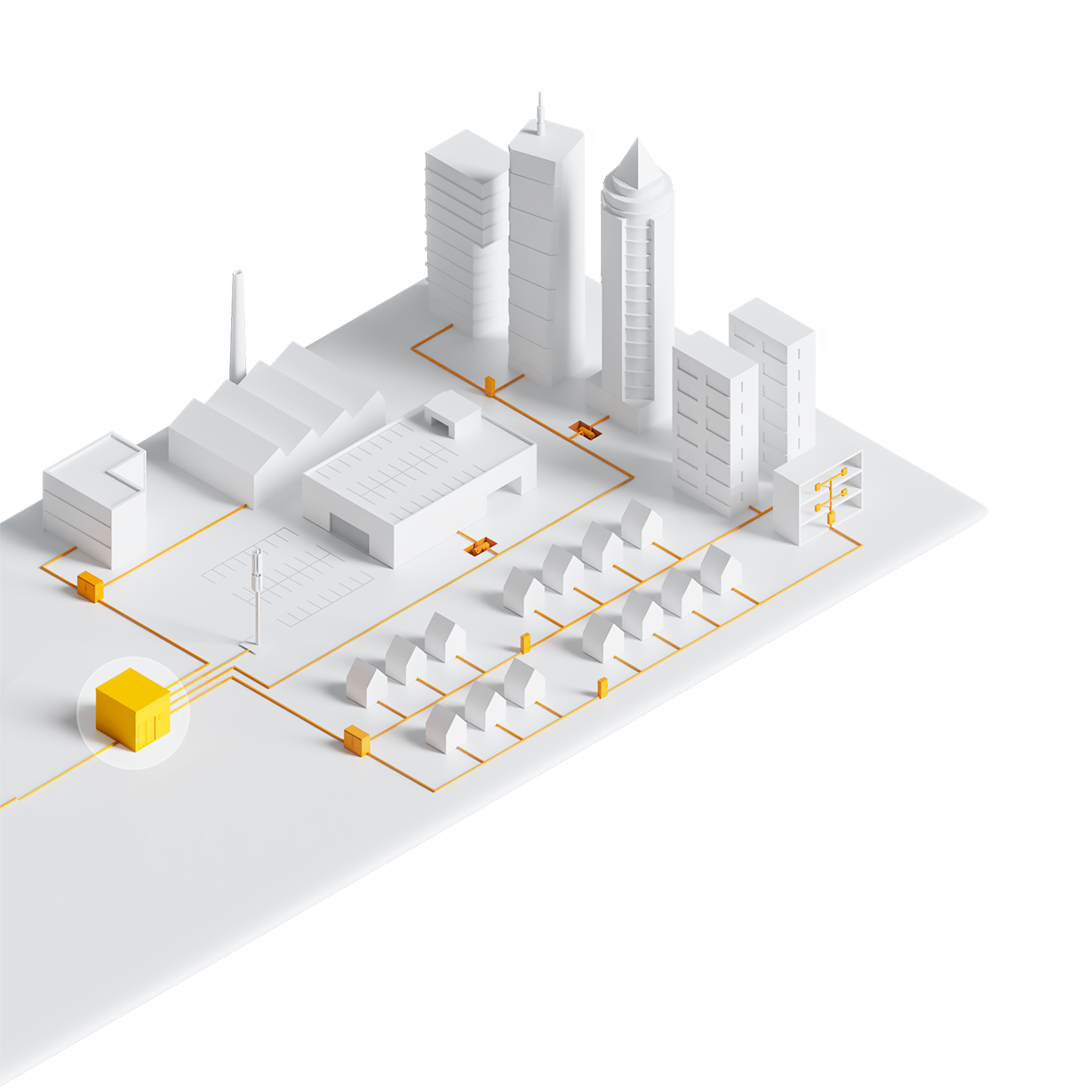

Übersichtsbild Breitbandnetzausbau mit Point of Presence, PoP- Station, PoP, Glasfaser PoP, PoP-Gebäude
  • Was ist ein Point of Presence (PoP)?

    Ein Point of Presence (PoP), auch als PoP-Station bezeichnet, ist eine zentrale Technikzentrale in der Breitbandinfrastruktur. Sie dient als Knotenpunkt zwischen dem regionalen Glasfasernetz (FTTH – Fiber to the Home), das bis zu den Hausanschlüssen führt, und dem übergeordneten Weitverkehrsnetz (WAN – Wide Area Network). Hier werden die Verbindungen für Daten- und Sprachverkehr zusammengeführt.
    Vereinfacht gesagt, ist er die Schnittstelle zwischen dem Internet und den einzelnen Haushalten. Man kann sich einen PoP wie einen großen Verkehrsknotenpunkt vorstellen, an dem viele Datenströme zusammenlaufen und weitergeleitet werden.

Sind Sie sich sicher?
