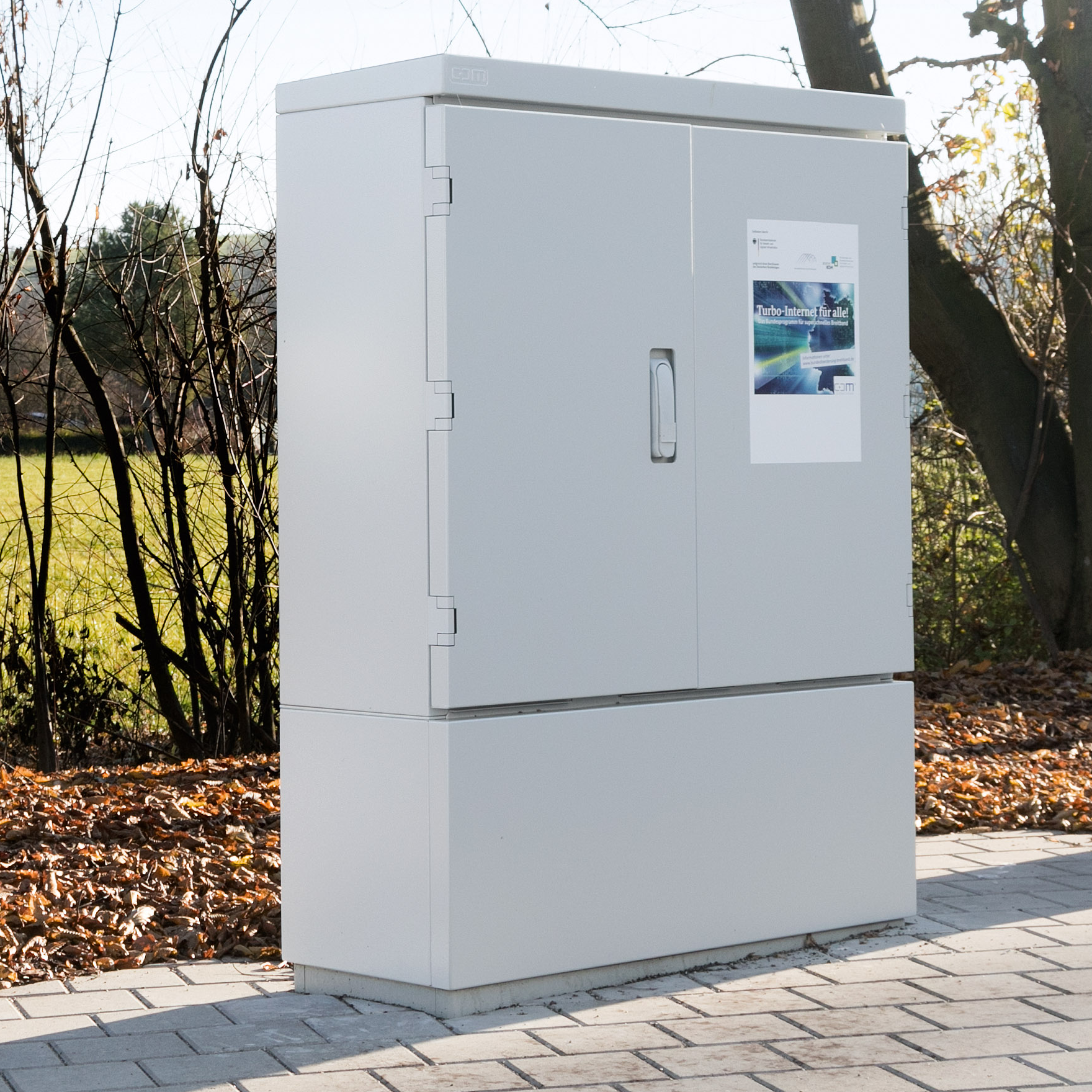

Netzverteiler NVt

Netzverteiler NVt

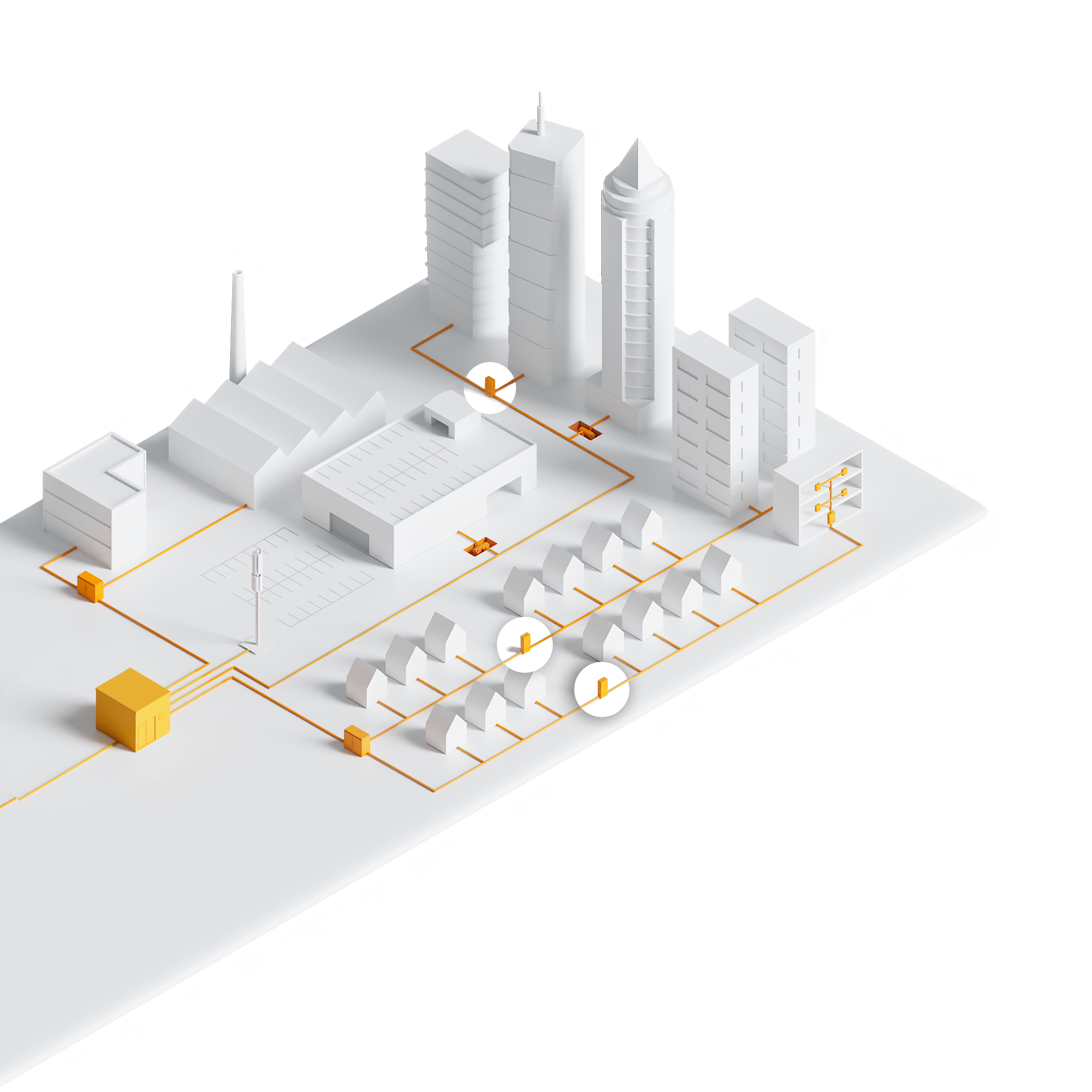

Netzverteiler NVt bzw. Kabelverzweiger KVz sind passive Verteilergehäuse für den Glasfaser-Netzausbau und werden zur Verzweigung von Glasfaserkabeln auf Endteilnehmeranschlüsse eingesetzt. Sie kommen sowohl in P2P- als auch in PON-Architekturen zum Einsatz und ermöglichen es, Glasfaserkabel in unterschiedlicher Anzahl an Endabnehmer in Wohn- und Industriegebieten zu verzweigen. Die CCM Netzverteiler NVt zeichnen sich durch technische und bauliche Raffinessen aus, die es Kommunen und Netzbetreibern ermöglichen, flexibel auf die Anforderungen wachsender Glasfasernetze zu reagieren.

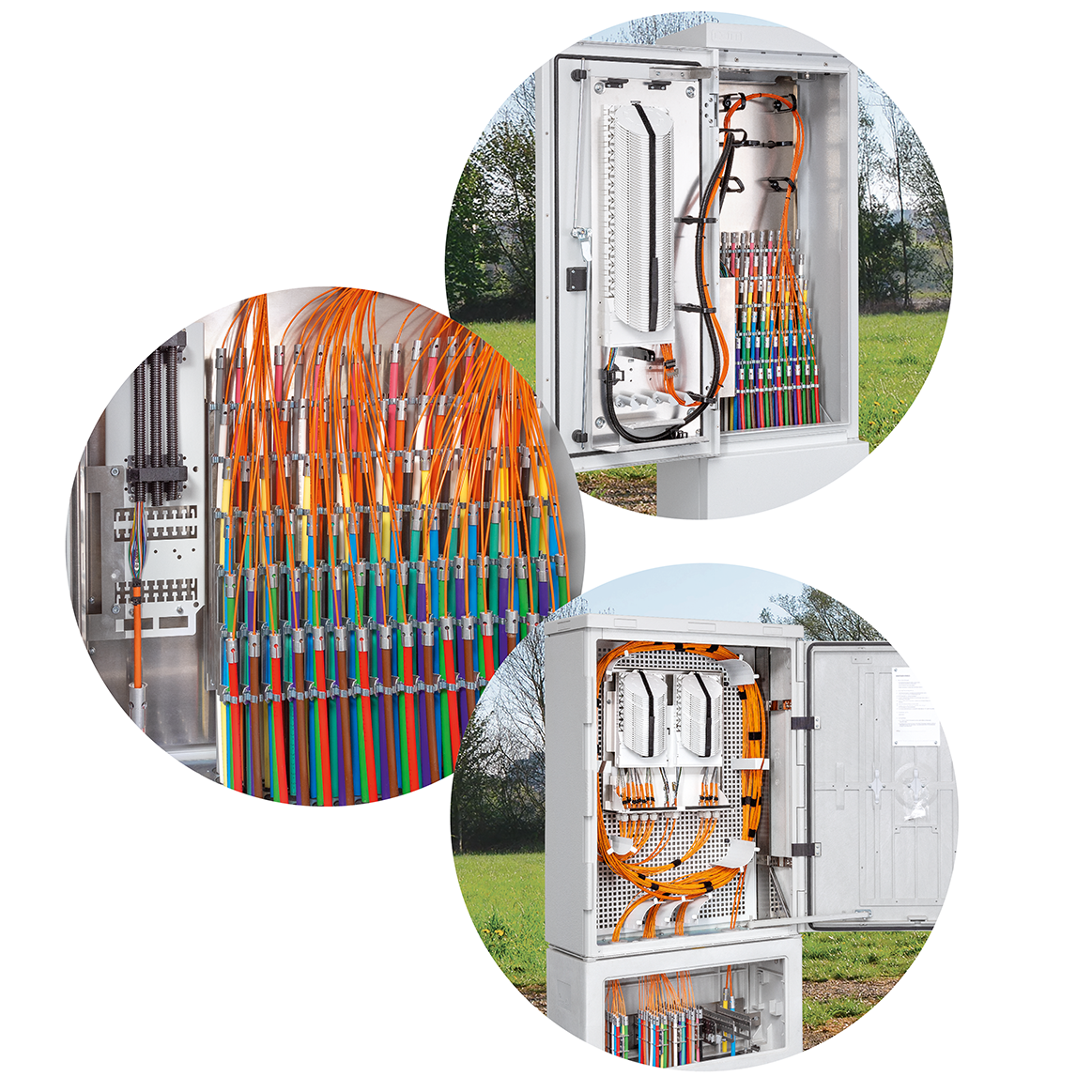

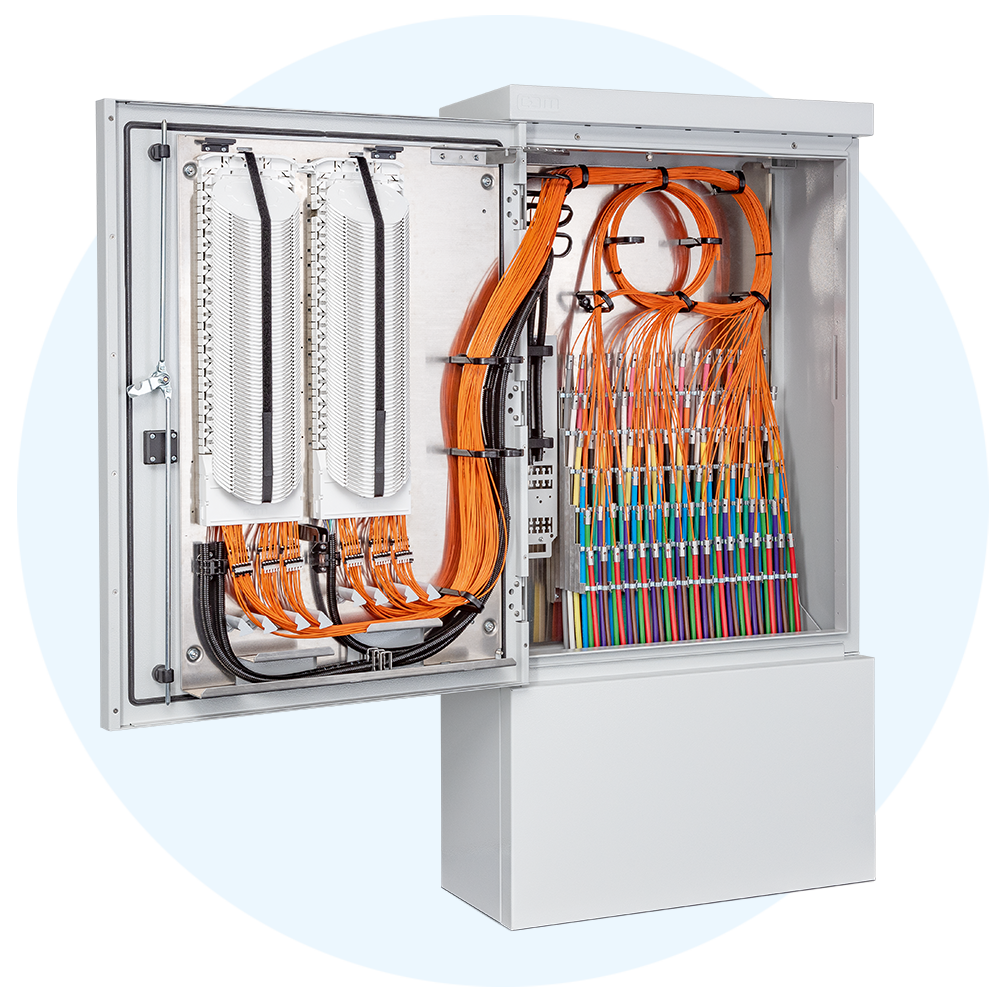

NVt Netzverteiler Detailbilder

Vorteile und Features

  • Skalierbares Gesamtsystem
    • Unterschiedliche Gehäuseausführungen, die bedarfsorientiert skaliert werden können
    • Skalierungsoptionen: Anzahl der Spleiße, Anzahl der Mikrorohre, Anzahl der Patche, Anzahl und Größe der Spleißmuffen
  • Maximale Packungsdichte
    • Intelligentes Design ermöglicht extrem hohe Packungsdichte
    • bis zu 5’760 Glasfaserverbindungen möglich
  • Zeitsparende Montage
    • Getrennte Aufnahme von Mikrorohren und Glasfasern
    • Gut zugängliche Kabel, Mikrorohre und Spleißkassetten
    • Gehäusetausch auch im laufenden Betrieb möglich
  • Flexibles Bodenplattensystem
    • Montagefreundliche Bodenplatte mit großer Anzahl von Kabeleinführungen
    • Größe und Anzahl der Kabeleinführungen individuell anpassbar, auch bei kurzfristigen Planungsänderungen
    • Mehr Flexibilität, da Gehäuse in großer Stückzahl auf Lager genommen werden können (Rohraufnahmen sind universell von 7 bis 12 mm einsetzbar)
  • Robuste Bauweise
    • Gehäuse aus Aluminium oder Polycarbonat verhindern zuverlässig das Eindringen von Wasser, Schmutz & Staub
    • Steife Blechstrukturen schützen die empfindlichen Glasfaserverbindungen
    • Hochwertige Pulverbeschichtung der NVt-Ausführungen aus Aluminium bietet effektiven Schutz vor Witterungseinflüssen

Die CCM Netzverteiler Außengehäuse erfüllen höchste Anforderungen:



Technische Daten NVt Gehäuse

  • Gehäuse

    NVt
    AL 40

    NVt
    AL 60

    NVt
    AL 80

    NVt
    AL 110

    NVt
    PC 40

    NVt
    PC 60

    NVt
    PC 80

    NVt
    PC 110

    Material

    Aluminium/
    Edelstahl

    Aluminium/
    Edelstahl

    Aluminium/
    Edelstahl

    Aluminium/
    Edelstahl

    Polycar-
    bonat

    Polycar-
    bonat

    Polycar-
    bonat

    Polycar-
    bonat

    Farbe

    RAL
    7035

    RAL
    7035

    RAL
    7035

    RAL
    7035

    RAL
    7038

    RAL
    7038

    RAL
    7038

    RAL
    7038

    Abmess-
    ungen
    HxBxT
    [mm]

    1455 x
    400 x
    310

    1455 x
    600 x
    310

    1455 x
    750 x
    310

    1455 x
    1150 x
    400

    998 x
    442 x
    310

    998 x
    594 x
    310

    998 x
    754 x
    310

    998 x
    1131 x
    400

    IP Schutz-
    klasse

    IP 55

    IP 55

    IP 55

    IP 55

    IP 54

    IP 54

    IP 54

    IP 54

    IK Stoß-
    festigkeits-
    grad

    IK 10

    IK 10

    IK 10

    IK 10

    IK 10

    IK 10

    IK 10

    IK 10

    Temperatur-
    bereich [°C]

    -40 bis
    +90

    -40 bis
    +90

    -40 bis
    +90

    -40 bis
    +90

    -55 bis
    +70

    -55 bis
    +70

    -55 bis
    +70

    -55 bis
    +70

    Türe/ Dach
    doppelwandig

    ja

    ja

    ja

    ja

    nein

    nein

    nein

    nein

    Zwangs-
    entlüftung

    ja

    ja

    ja

    ja

    nein

    nein

    nein

    nein

Mehr Freiheit durch clevere Features



Alle CCM Netzverteiler NVt werden nach Kundenvorgaben vorkonfektioniert und verfügen über eine integrierte Überlängenablage sowie einen entnehmbaren Spleißbereich (CCM NVt B). Die aus Metall gefertigte CCM Rohraufnahme ermöglicht die Aufnahme aller gängigen Rohrtypen (Ø 7-12 mm). Ein intelligentes und intuitives Kabel- und Rohrmanagement sorgt für zusätzliche Ordnung.

Vier Größen - alle Freiheiten

Alle Varianten im Überblick

Je nach Netztopologie und Standort werden beim Ausbau von FTTx-Netzen unterschiedliche Gehäusegrößen mit unterschiedlichen Kapazitäten benötigt. Mit seiner NVt Gehäusereihe bietet Connect Com Unternehmen und Kommunen die optimale Lösung - für jede Anforderung.

  • NVt 40:   Max. 864 Spleiße
  • NVt 60:   Max. 936 Spleiße
  • NVt 80:   Max. 1'872 Spleiße
  • NVt 110:  Max. 5'760 Spleiße

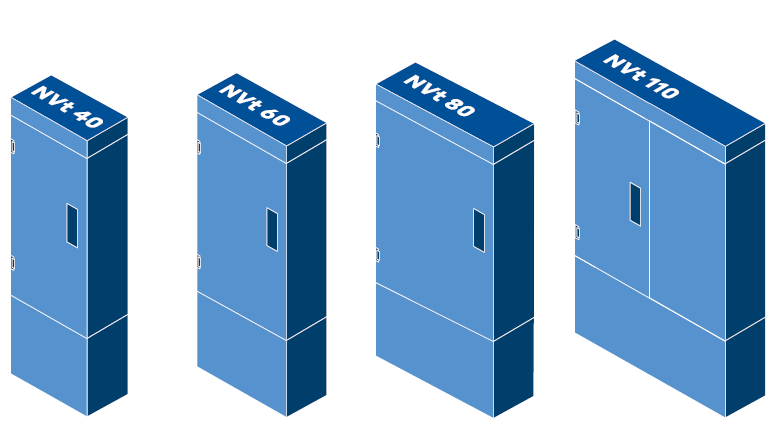

NVt Netzverteilergehäuse Größenvarianten

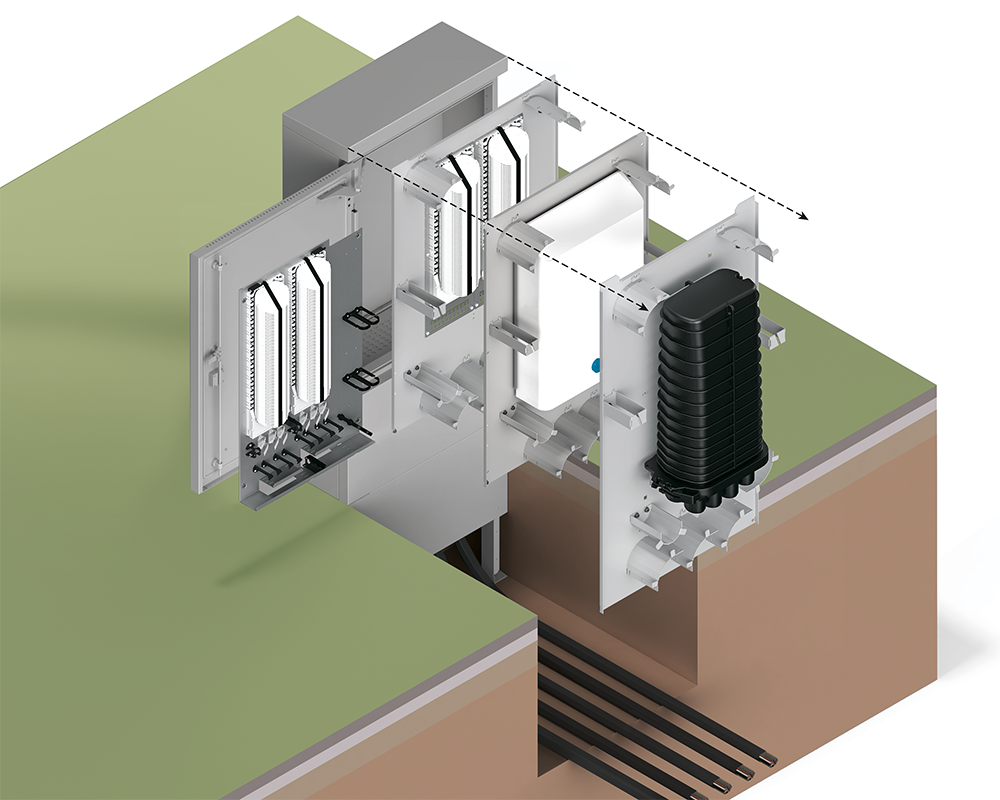

NVt Ausführungen



Alle CCM Netzverteiler NVt werden nach Kundenvorgaben vorkonfektioniert und verfügen über eine integrierte Überlängenablage sowie einen entnehmbaren Spleißbereich (CCM NVt B). Die aus Metall gefertigte CCM Rohraufnahme ermöglicht die Aufnahme aller gängigen Rohrtypen (Ø 7-12 mm). Ein intelligentes und intuitives Kabel- und Rohrmanagement sorgt für zusätzliche Ordnung.



  • Ausführung mit Spleißkassetten in der Türe
    CCM NVt T

    Bei dieser Ausführung werden die Mikrorohre bis ins Gehäuse zugeführt und in die Rohraufnahme eingeklipst. Für maximale Übersicht und größtmöglichen Bedienkomfort wurde der Innenraum in zwei separate Ebenen unterteilt: eine für Spleißkassetten und eine für Mikrorohre.

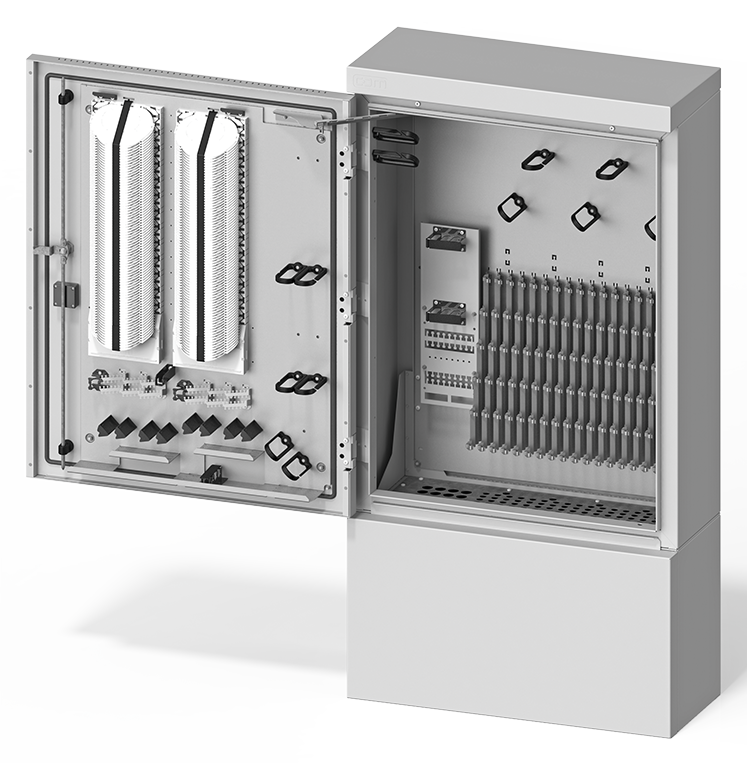

    Netzverteilergehäuse Aluminium NVt AL 80-T mit Spleißkassetten in der Türe
  • Ausführung mit Spleißkassetten in der Rückwand
    CCM NVt W

    Bei dieser Ausführung werden die Mikrorohre bis zum Zwischensockel zugeführt und über Mikrorohrabfangwinkel abgefangen. Das sorgt für eine saubere Trennung zwischen den Mikrorohren und dem Spleißbereich.

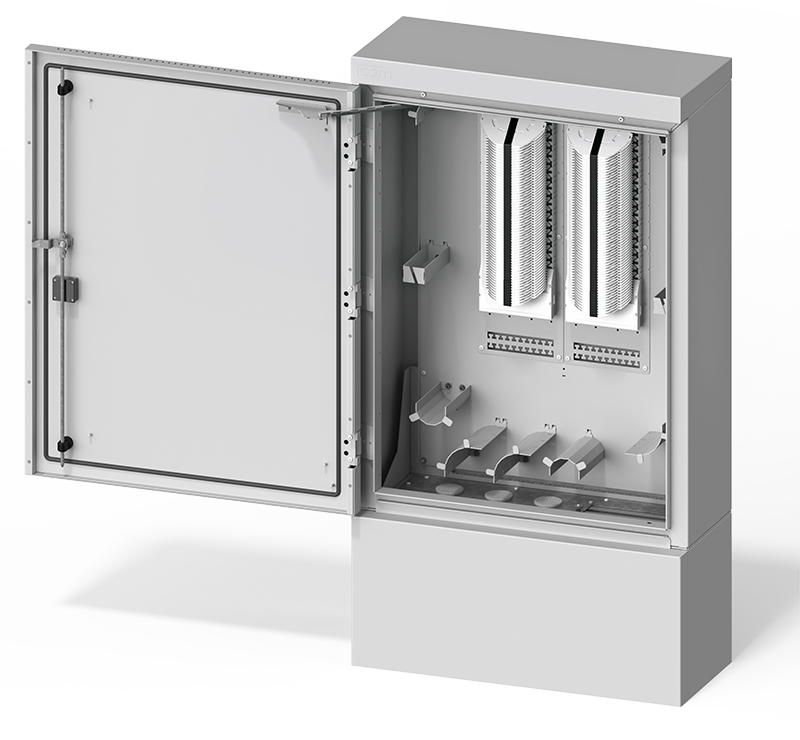

    Netzverteilergehäuse Aluminium NVt AL 80-W mit Spleißkassetten in der Rückwand
  • Ausführung mit Spleißkassetten in CCM BELUGA® Box
    CCM NVt B

    Bei der Ausführung mit integrierter CCM BELUGA Box werden die Mikrorohre bis zum Zwischensockel zugeführt und mit Hilfe von Mikrorohrabfangwinkeln abgefangen. Der Spleißbereich befindet sich in der entnehmbaren CCM BELUGA Box, neben der es ausreichend Platz für die Überlängenablage gibt. Somit ist es möglich, ausserhalb des NVt-Gehäuses zu spleißen.

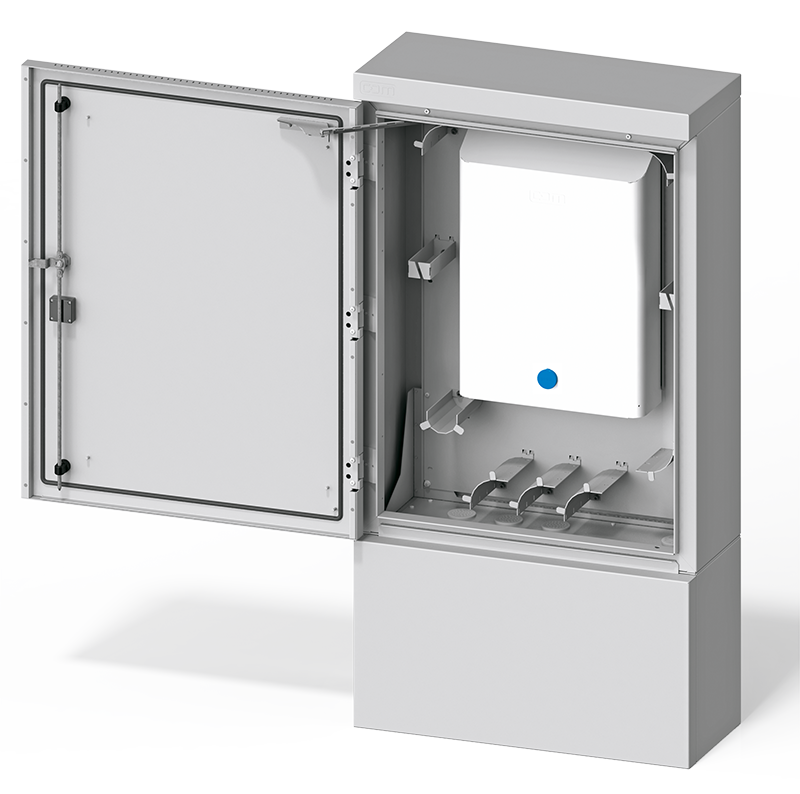

    Netzverteilergehäuse Aluminium NVt 80-B mit Spleißkassetten in BELUGA Box
  • Ausführung mit Spleißkassetten in CCM ONE® Spleißmuffe
    CCM NVt O

    Bei dieser Ausführung werden die Mikrorohre bis zum Zwischensockel zugeführt und ebenfalls mittels Mikrorohrabfangwinkeln abgefangen. Die Spleißkassetten in der CCM ONE Spleißmuffe sind dank Schutzklasse IP68 vor eindringendem Wasser geschützt, was vor allem in Überschwemmungsgebieten von Vorteil ist.

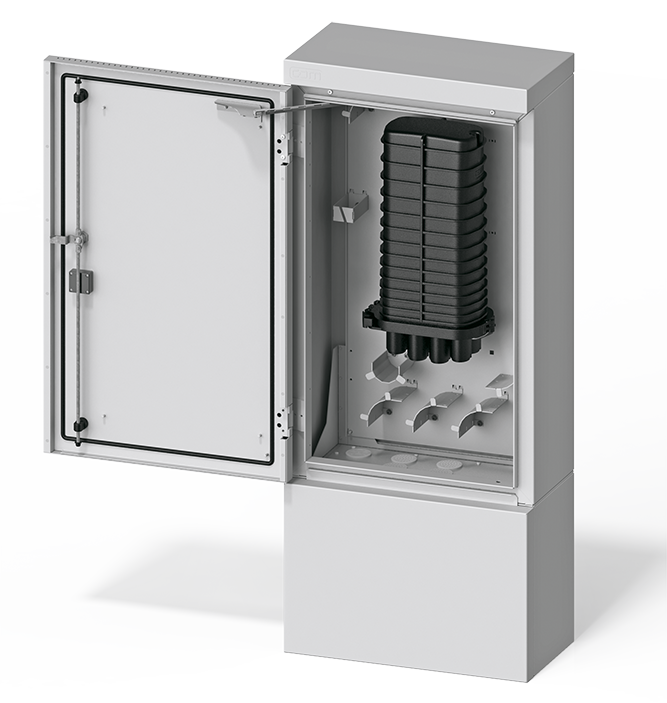

    Netzverteilergehäuse Aluminium NVt AL 80-T mit Spleißkassetten in ONE Spleißmuffe

CCM Netzverteiler Montage



Zeitsparende Montage, dank getrennter Aufnahme von Mikrorohren und Glasfasern. Kabel, Mikrorohre und Spleißkassetten sind gut zugänglich. Die flexible Bodenplatte mit einer großen Anzahl an Kabeleinführungen und dem patentierten Dichtsystem evoSEAL ist besonders montagefreundlich gestaltet, so dass kurzfristig auf der Baustelle indivduelle Anpassungen vorgenommen werden können.

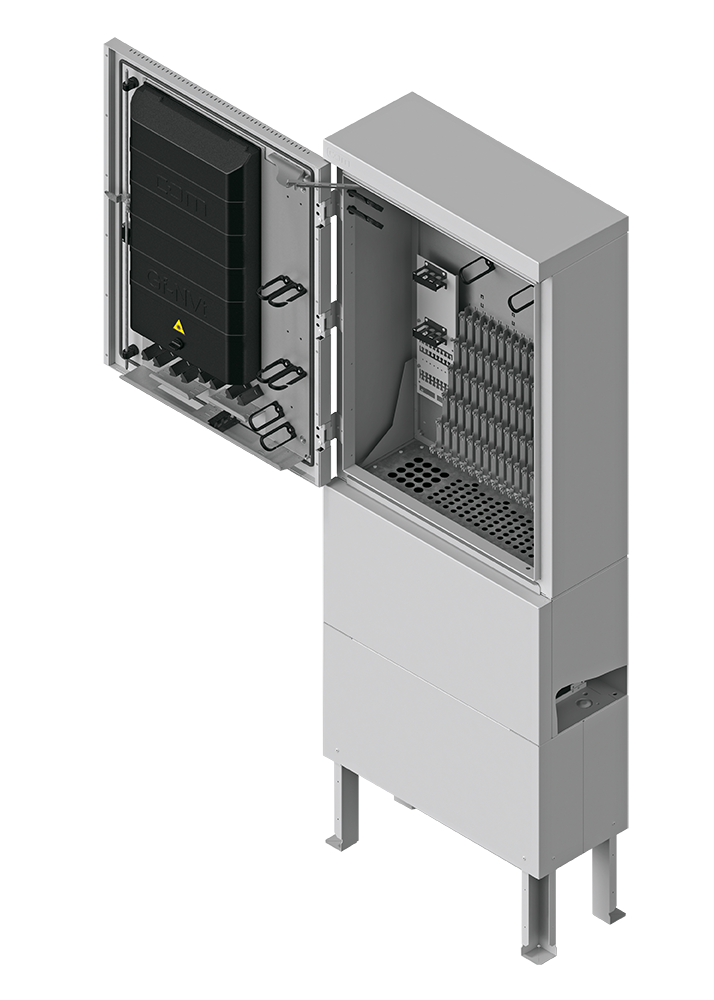

Zwei Patente, optimales Handling: evoSEAL und easyLOCK



  • evoSEAL®
    Patentiertes Dichtsystem für Mikrorohre in der NVt-Bodenplatte

    evoSEAL garantiert eine sichere Abdichtung der vom Zwischensockel zum Gehäuse führenden Mikrorohre und schützt sie so effektiv vor eindringendem Staub und Feuchtigkeit. Die EPDM-Membran der Abdichtung ermöglicht es, abgehende Mikrorohre mit Ø 7–12 mm und ankommende Rohre bis zu Ø 20 mm durchzuführen.

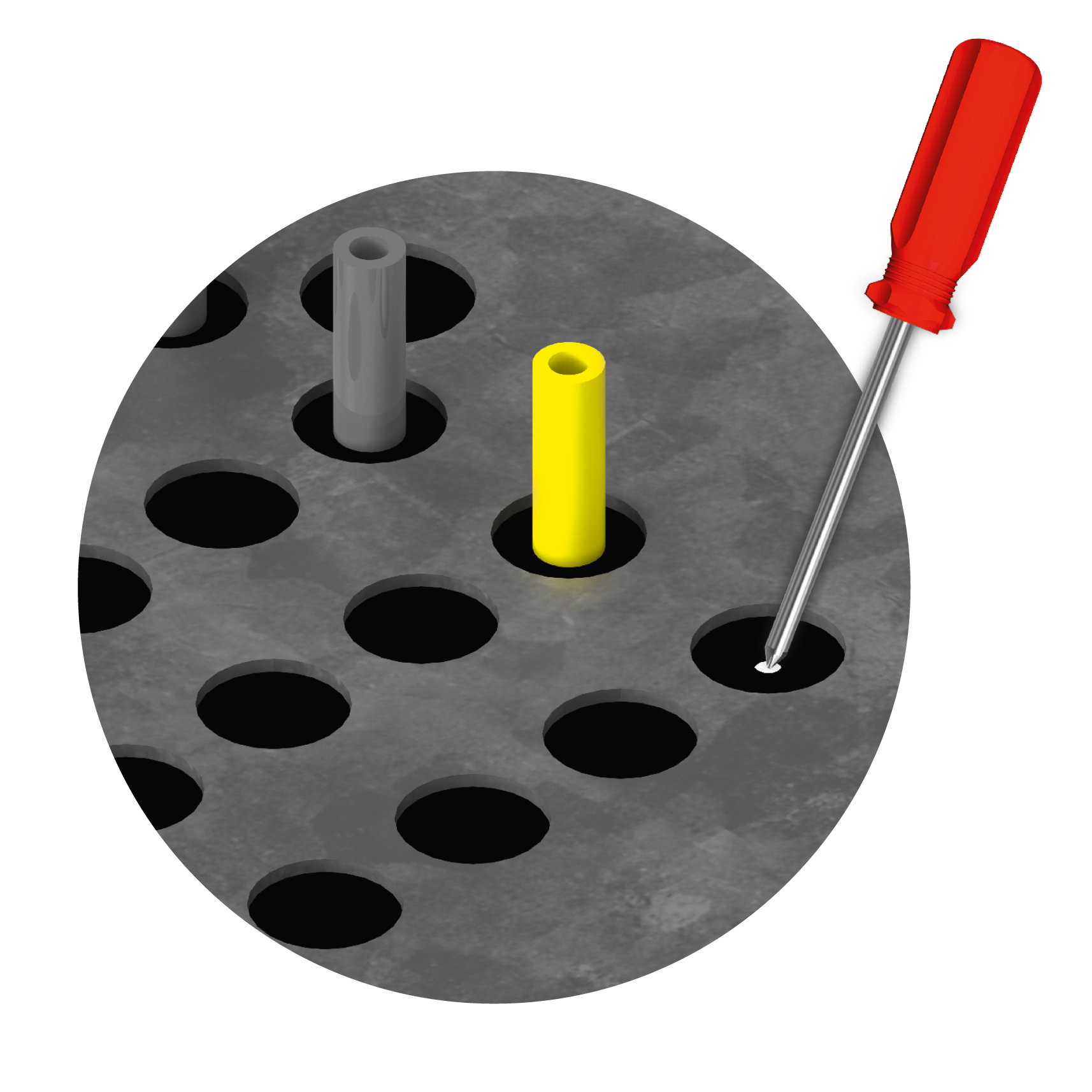

    Evoseal Dichtsystem für Mikrorohre in der NVt-Bodenplatte
  • easyLOCK
    Patentierte Montagehilfe zur Positionierung des NVt-Gehäuses

    easyLOCK ermöglicht eine schnelle und präzise Positionierung der aus Aluminium gefertigten NVt-Gehäuseausführungen auf dem Erdsockel. Durch das punktgenaue
    Positionieren kann das NVt-Gehäuse nicht mehr verrutschen und lässt sich anschliessend mit Hilfe der vorgebohrten Löcher einfach und schnell verschrauben..

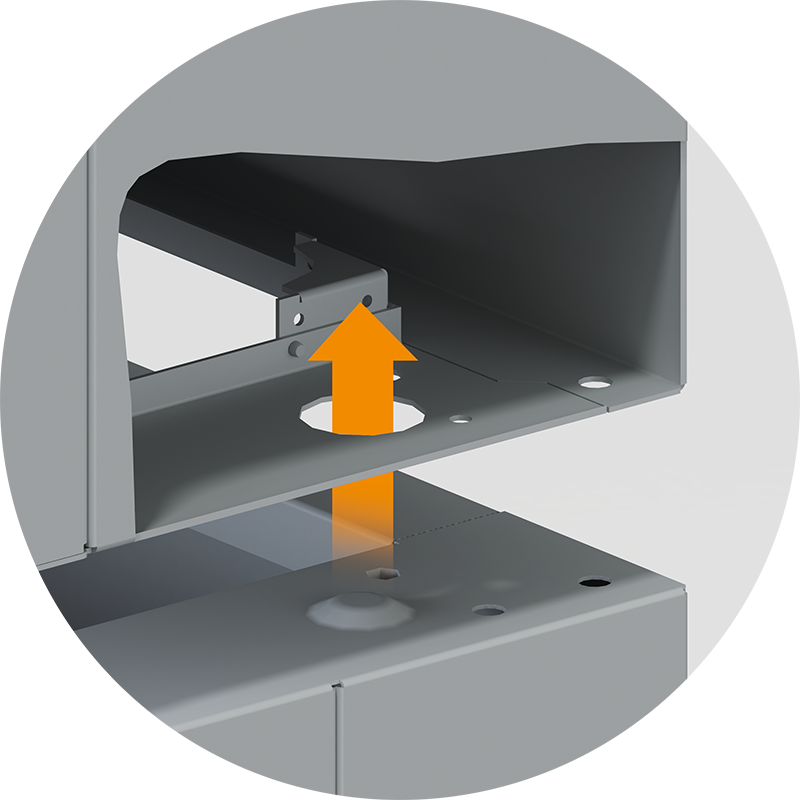

    Easylock Montagehilfe zur Positionierung des NVt-Gehäuses

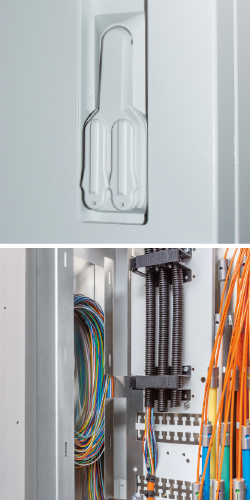

CCM Netzverteiler Custom-made

Ob als platzsparender Mikrorohr-Verteiler zum Einsatz in Wohnvierteln oder als XL Glasfaser-Netzverteiler für das industrielle Umfeld: Der CCM Netzverteiler kann ab Werk auf die standortspezifischen Bedürfnisse angepasst und kundenspezifisch bestückt, ausgestattet und optisch veredelt werden.

Beispiele für kundenspezifische Ausführungen

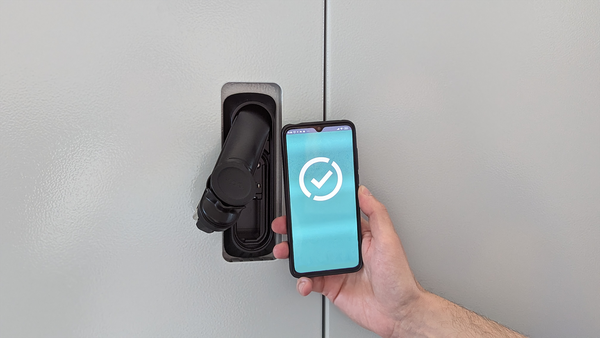

  • Individuelle Schließmechanismen (Schwenkhebel, Schließzylinder …)
  • Individuelle Anordnung & Größe der Durchführungen in der Bodenplatte
  • Individuelle Anzahl von Spleißen, Mikrorohren …
  • Einbindung zusätzlicher Elemente (Bündeladerablage …)
  • Spezielle Aus- & Umbauten (19-Zoll-Bereich für Splitter, SLITE Panel …)
  • Systemauslegung für einfache Integration zukünftiger Teilnehmer
CCM Netzverteiler Custom-made

Kundenspezifisches Branding

Die harmonische Integration der CCM Netzverteiler in bestehende Stadt-Architekturen steht bei vielen Kommunen und Unternehmen ganz oben auf der Anforderungsliste. Standardmäßig im neutralen Hellgrau erhältlich (RAL 7035 Aluminium bzw. RAL 7038 Polycarbonat), können unsere Netzverteiler durch Bemalung, Graffiti oder Folienbeklebung individuell veredelt werden.

Individuell bedruckte Folien werden wahlweise ab Werk oder auch nach erfolgter Installation am Einsatzort angebracht – ideal für die Verbreitung eigener Kommunikations- oder Werbebotschaften.


Benötigen Sie Unterstützung bei der Planung?

Das Connect Com Vertriebsteam konfiguriert gemeinsam mit Ihnen Ihr nächstes NVt Gehäuse.

Kontakt aufnehmen

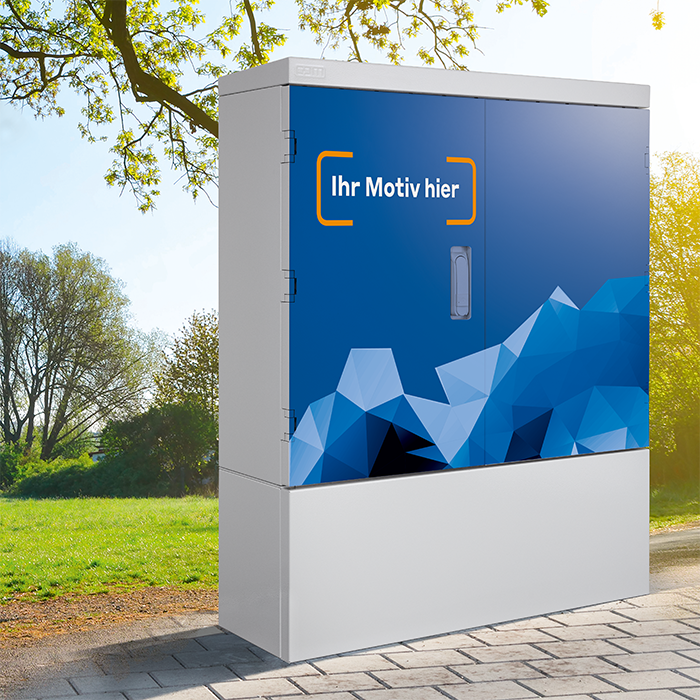

NVt Netzverteilergehäuse Custom Made mit Kundenspezifischem Branding
