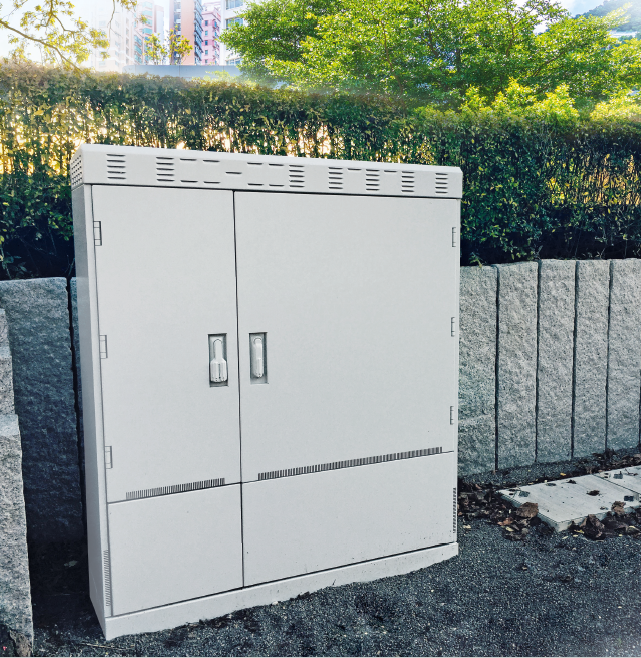

Multifunktionsgehäuse MFG

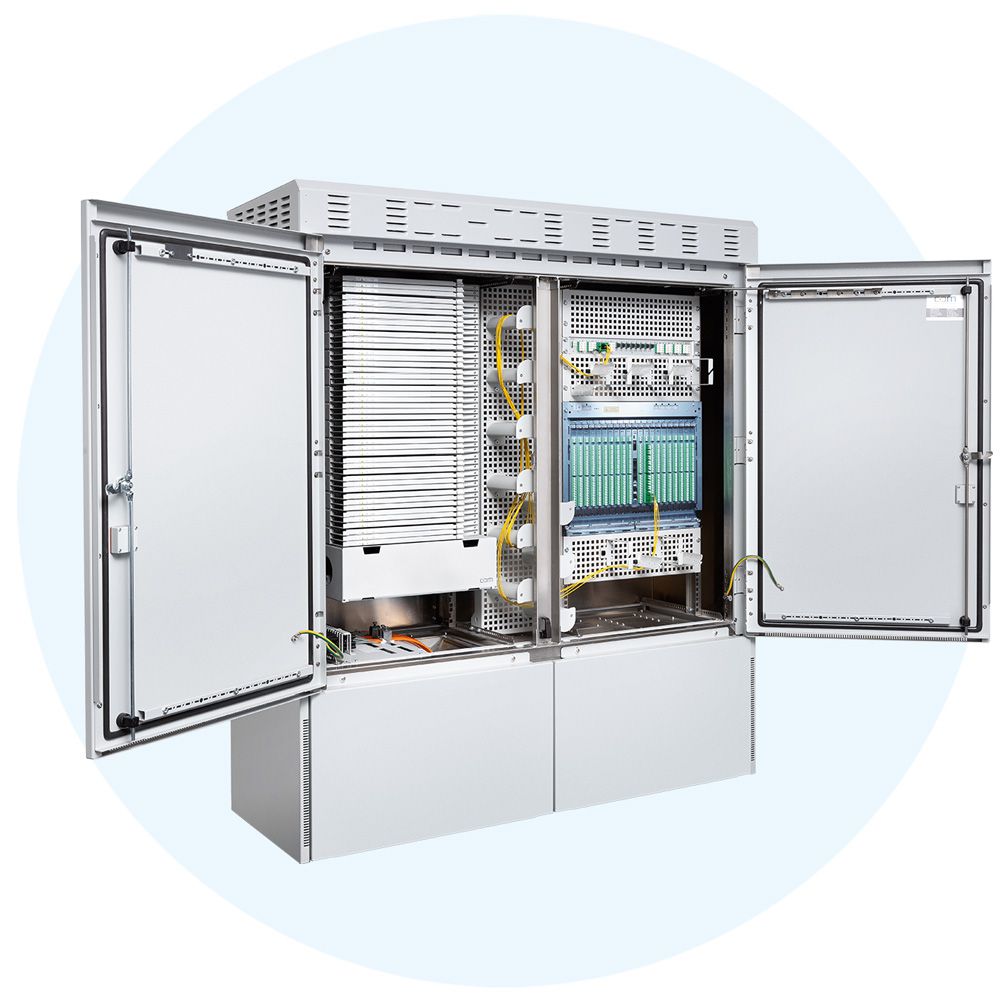

Glasfaser Multifunktionsgehäuse

CCM Multifunktionsgehäuse können als Knotenpunkte zwischen Weitverkehrsnetzen (WAN) und den regionalen Glasfasernetzen oder auch als erster aktiver Übergabepunkt in FTTx-Netzen fungieren. Sie werden als Alternative zu großen PoP-Stationen eingesetzt und können mit einer eigenen Stromversorgung sowie Kühlung ausgestattet sein. Dies ermöglicht den dezentralen Einsatz aktiver Technik, welche den Forderungen nach höheren Datentransferraten und hoher Packungsdichte Rechnung trägt.

Außen robust, innen variabel

Die modularen Glasfaser Multifunktionsgehäuse von Connect Com lassen keine Wünsche offen, wenn es um individuelle gestaltbare Outdoor-Gehäuse zum Einbau aktiver und passiver Technik in der kommunalen Breitband-Infrastruktur geht.

Vorteile und Features

1 | Robuste Bauweise

2 | Frei gestaltbarer Innenraumausbau

3 | Einfache Montage

4 | Optimale Kabelführung

5 | Kundenspezifisch konfigurierbar

Robuste Bauweise
- Pulverbeschichtetes Aluminiumgehäuse und steife Stahlblechstrukturen in Kombination mit umlaufenden Dichtungen an Gehäuseteilen und Türen verhindern zuverlässig das Eindringen von Nässe, Schmutz und Staub
- Optimaler Schutz der empfindlichen Aktivtechnik und Glasfaser-Verbindungen
Frei gestaltbarer Innenraumausbau
- Der variable Montagerahmen des VARIO-Systems ermöglicht eine bedarfsorientierte Unterteilung des Innenraums sowie eine flexible Platzierung der 19“- bzw. ETSI-Buchten
- Variabel gestaltbare Bodenplatte ermöglicht eine freie Planung der Kabeldurchführungen hinsichtlich Positionierung, Grösse und Anzahl
Einfache Montage
- Herausnehmbarer Zwischensteg ermöglicht freien Zugang zur Aktiv- und Passivtechnik und erleichtert so den Ein- und Ausbau bzw. das Patchen
- Rückseitig montierte SLITE Patchpanels garantieren optimalen Zugang zur Kabelabfangplatte und den Passivkomponenten
- Austausch aussenliegender Gehäuseteile im laufenden Betrieb möglich
Optimale Kabelführung
- Variables Patchkabel- und Überlängenmanagement durch modulare CMS Komponenten von Connect Com (Grundplatten, Umlenktonnen, Umlenkbügel, Kabelbügel...)
- Einhaltung der Biegeradien der Glasfasern wird jederzeit durch CMS-Komponenten gewährleistet
Kundenspezifisch und individuell konfigurierbar
- Individueller und komplett vorverdrahteter Ausbau mit Aktiv- und Passivtechnik durch Connect Com möglich
- Vorprogrammierung der aktiven Komponenten auf Anfrage, wahlweise ab Werk oder vor Ort durch CCM Techniker

Technische Daten Multifunktionsgehäuse MFG

Gehäuse	MFG 8	MFG 12	MFG 18	MFG 28
Material	Aluminium/ Edelstahl	Aluminium/ Edelstahl	Aluminium/ Edelstahl	Aluminium/ Edelstahl
Farbe	RAL 7035	RAL 7035	RAL 7035	RAL 7035
Abmessungen HxBxT [mm]	1600 x 1000 x 500	1600 x 1400 x 500	1600 x 2000 x 500	1650 x 3000 x 570
IP Schutzklasse	IP 55	IP 55	IP 55	-
Widerstandsklasse	RC2	RC2	RC2	-
Temperatur- bereich [°C]	-40 bis +90	-40 bis +90	-40 bis +90	-40 bis +90
Gehäuse doppelwandig	ja	ja	ja	ja

Vier Größen, alle Optionen

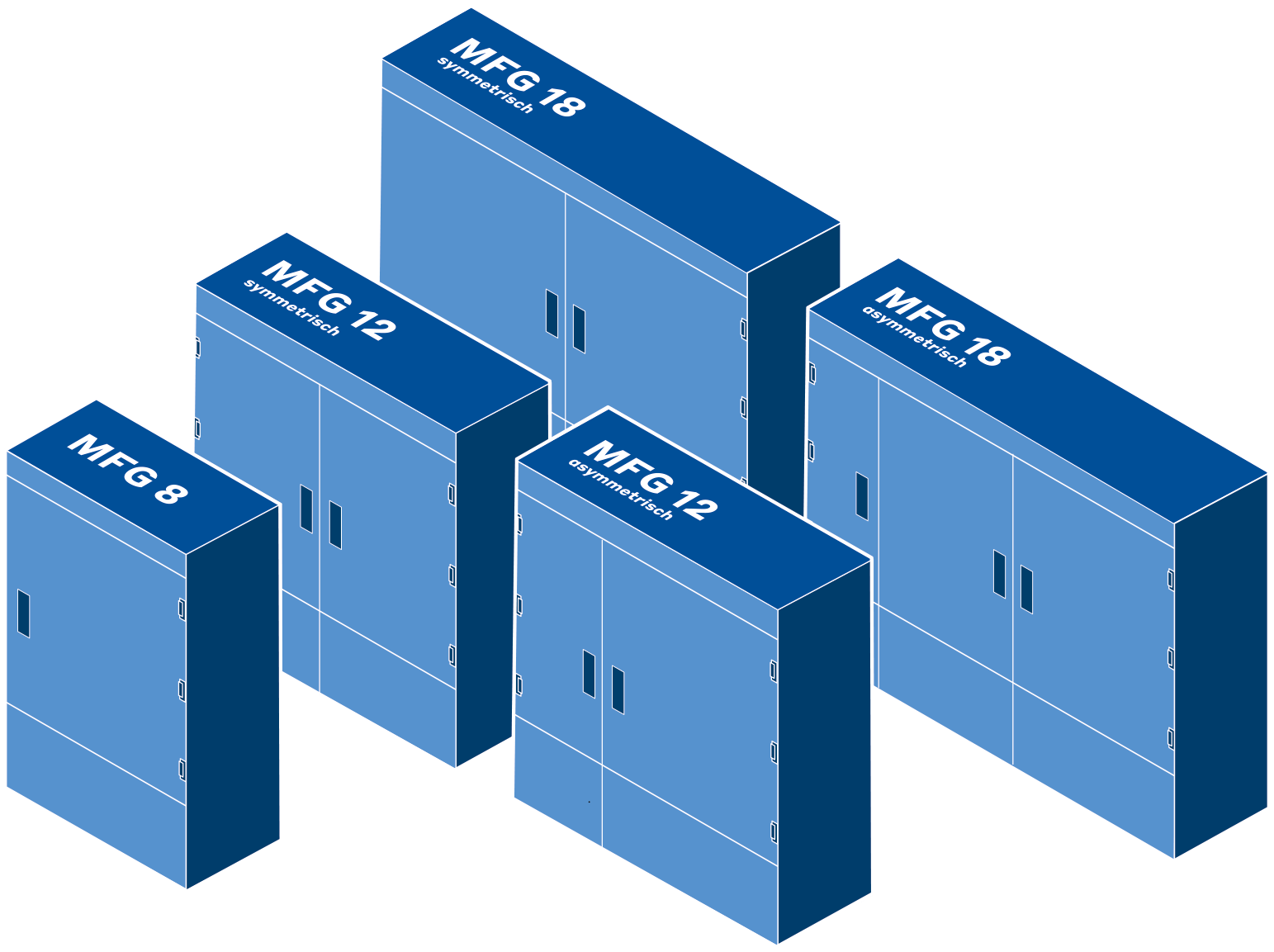

Um bestmöglich auf vorhandene Netztopologien bzw. Standortspezifika reagieren zu können, bietet Connect Com Multifunktionsgehäuse in vier unterschiedlichen Größen an. Alle Modelle werden in doppelwandiger Bauweise aus witterungsbeständigem Aluminium gefertigt.

Die verschiedenen Gehäuseaufteilungen bei MFG 12 und MFG 18 ermöglichen einen separat abschließbaren und durch Doppelschließung gesicherten Bereich für die Elektro-Unterverteilung.

Der modulare Gehäuseaufbau ermöglicht den Austausch aller außenliegenden Gehäuseteile im laufenden Betrieb - ganz ohne Netzunterbrechung.

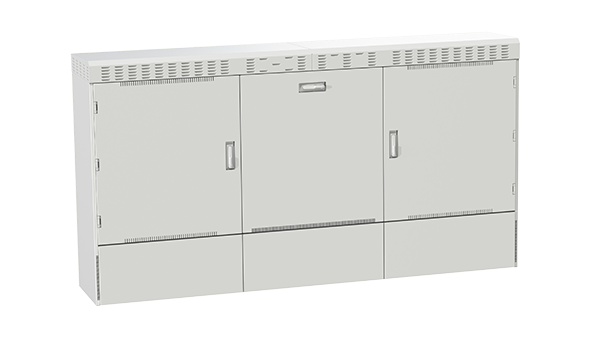

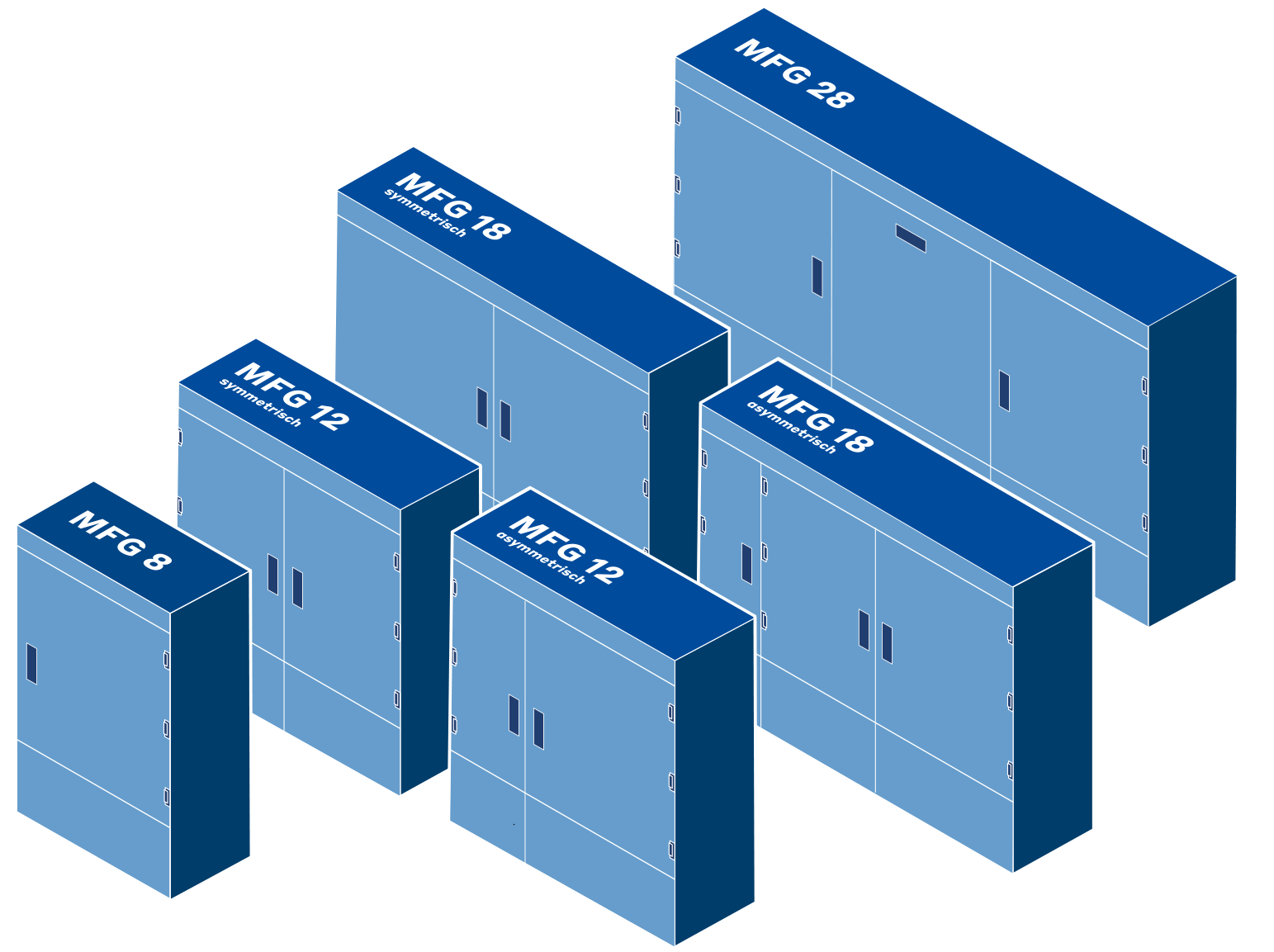

Multifunktionsgehäuse MFG verschiedene Größen — Connect MFG gibt es in verschiedene Größen und Varianten: als MFG 8, MFG 12, MFG 18 und MFG 28

CCM VARIO-System: Maximale Freiheit beim Innenraumausbau

Ein individuell konfigurierbarer Montagerahmen sowie eine frei gestaltbare Bodenplatte ermöglichen es, den Innenraum der CCM Multifunktionsgehäuse komplett variabel zu gestalten. Dank der CCM VARIO-Systemkomponenten können auch in Betrieb genommene Multifunktionsgehäuse schnell und einfach nachgerüstet oder an neue Gegebenheiten angepasst werden.

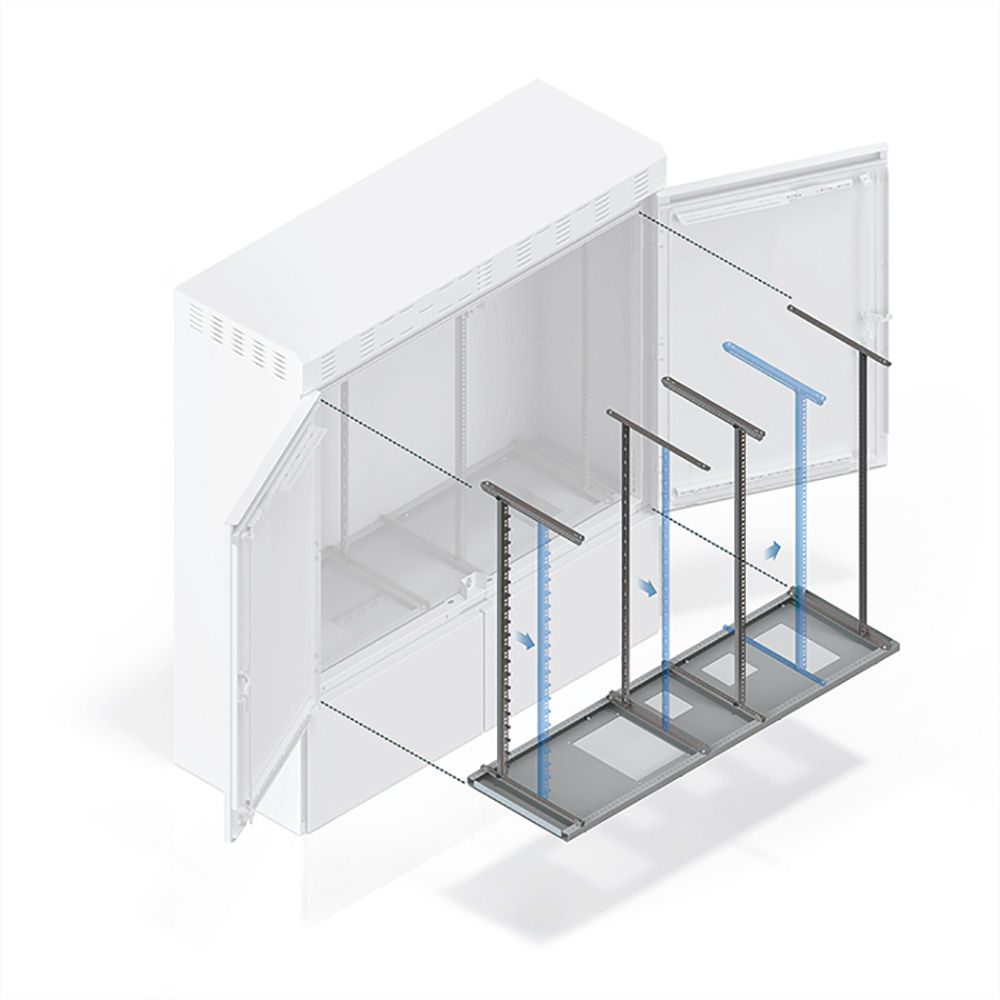

Systemkomponenten Innenraumausbau

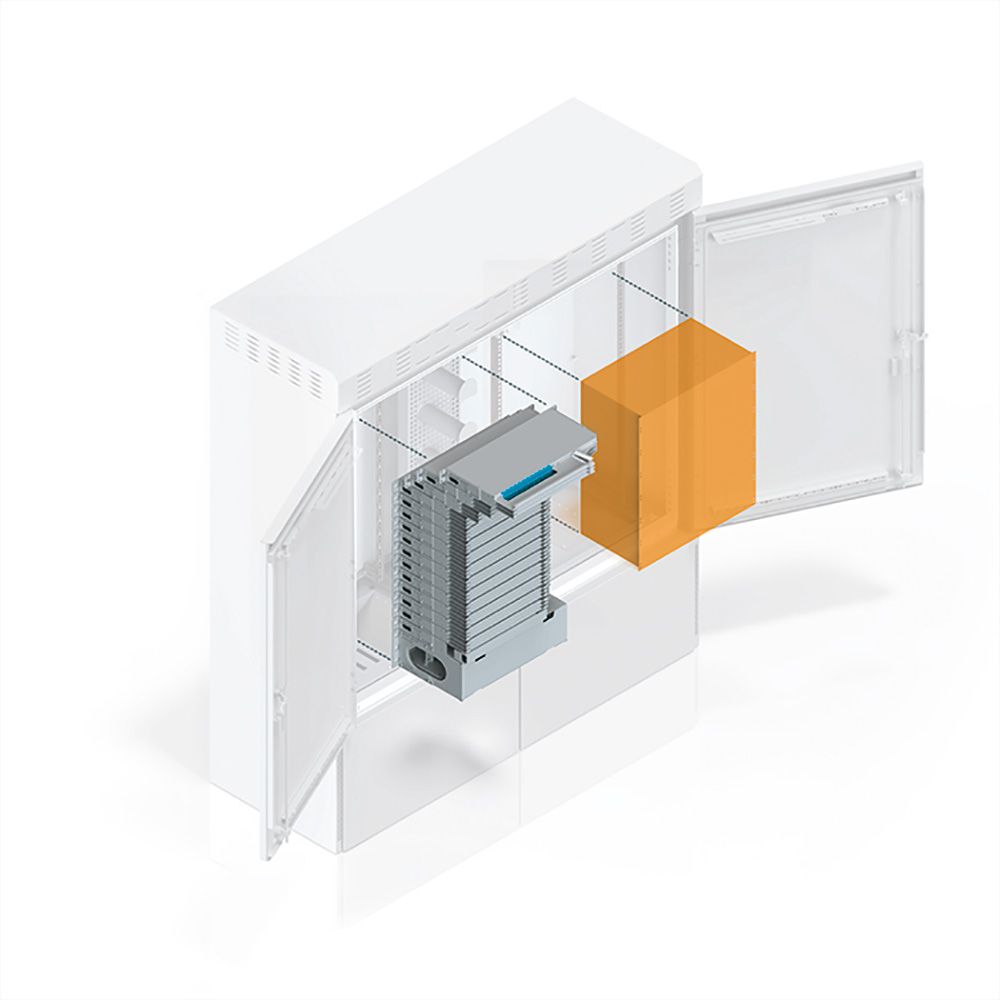

MFG Multifunktionsgehäuse mit Systemkomponenten Innenausbau

1 | Konfigurierbarer Montagerahmen

2 | Frei gestaltbare Bodenplatte

3 | Herausnehmbarer Zwischensteg

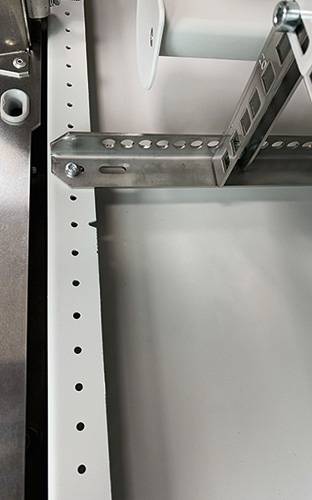

Individuell konfigurierbarer Montagerahmen

Ein Lochraster im Montagerahmen bzw. in der Decke des Gehäuses ermöglicht es, Buchten mit bedarfsorientierten Breiten und Tiefen zu realisieren. Dadurch können 19“- bzw. ETSI-Buchten sowie CMS-Komponenten für das Patchkabel- und Überlängenmanagement flexibel integriert werden. Eine engmaschige Rasterung lässt eine fein abgestufte Justierung in der Tiefe und Breite zu.

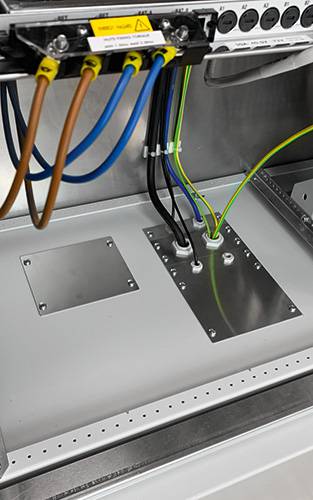

Frei gestaltbare Bodenplatte

Die Bodenplatten der CCM Multifunktionsgehäuse sind hinsichtlich Positionierung, Größe und Anzahl der Ausschnitte für die Kabeldurchführungen modular aufgebaut. Glasfaserkabel und Stromkabel lassen sich so optimal den aktiven und passiven Komponenten zuführen.

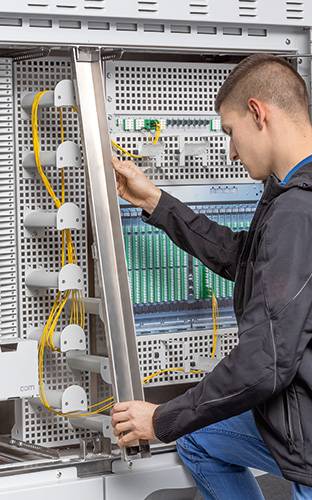

Herausnehmbarer Zwischensteg

Der werkzeuglos aus- und einbaubare Zwischensteg ermöglicht freien Zugang zu den Aktiv- und Passivkomponenten und erleichtert so deren Montage, Wartung und Bedienung.

Auch beim Verlegen der Patchkabel kann durch den herausnehmbaren Zwischensteg der Arbeits- und Zeitaufwand minimiert werden.

Intelligente Kabelführungslösungen

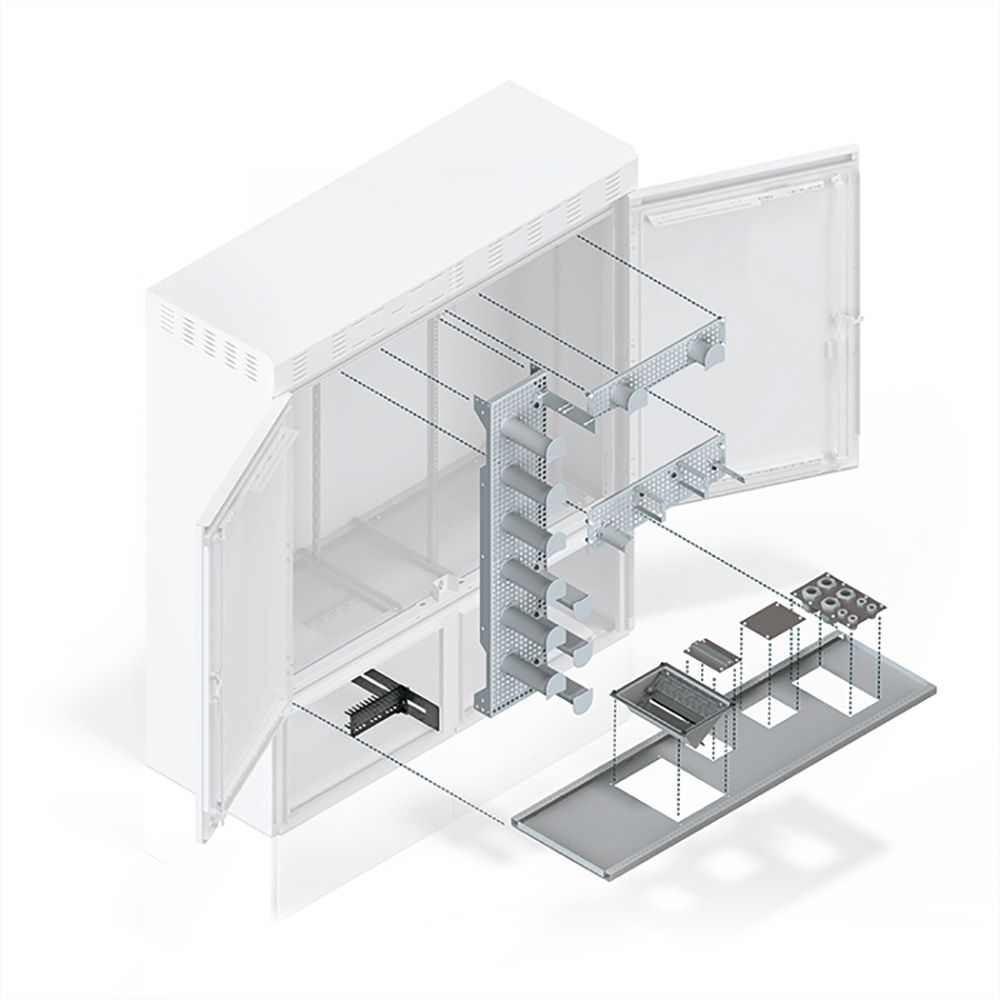

MFG Multifunktionsgehäuse mit Kabelführungslösung

1 | Kabelmanagement

2 | Kabeldurchführungen

3 | Mikrorohr-Management

Patchkabel- & Überlängenmanagement

Das CMS (Connect Com Modular System) ist ein flexibles Patchkabel- und Überlängenmanagement-System zur Ablage und Überführung der Patch- und Anschlusskabel. Mit Hilfe der CMS-Komponenten besteht die Möglichkeit, Patchkabel mit einheitlicher Länge strukturiert zur Aktivtechnik bzw. zu den Splitterbaugruppen zu führen.

Die Basis des umfangreichen CMS-Sortiments bilden Grundplatten, die sowohl vertikal zwischen den Buchten als auch horizontal zwischen den Aktivkomponenten montiert werden können. Auf die Grundplatten können CMS Komponenten wie Umlenktonnen, Kabelbügel, Umlenkbügel sowie Splitterhalter geschraubt werden.

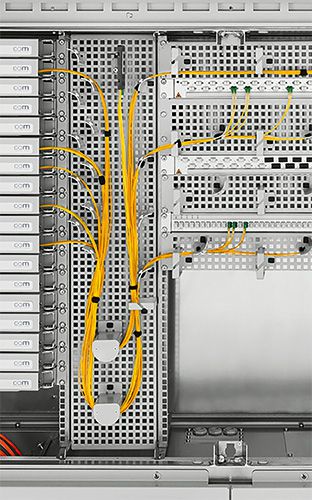

MFG Multifunktionsgehäuse mit Patchkabel Überlängenmanagement
Kabeldurchführungen
Zur Abdichtung der Glasfaserkabel in der Bodenplatte können bei den CCM Multifunktionsgehäusen verschiedene Varianten von Kabeldurchführungen realisiert werden:

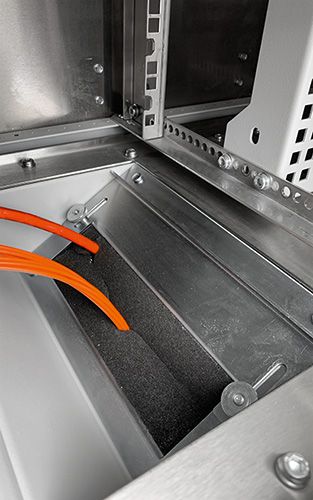

Flexibles Kabeldurchführungssystem
Werkzeuglos teilbare Dichtungen ermöglichen eine schnelle und einfache Durchführung und Abdichtung von Kabeln mit Ø 1 – Ø 42 mm sowie vorkonfektionierten LWL Kabeln.

Kabelverschraubungen und Kabeldurchführungseinsätze
für unterschiedliche Kabeldurchmesser

Blindplatten
ermöglichen einen nachträglichen und skalierbaren Ausbau
der CCM Multifunktionsgehäuse

V-Einführungen: Der Einführwinkel von 45° sorgt für optimale Biegeradien und Entlastung der Glasfaserkabel. In die V-Einführung können Kabelverschraubungen, flexible Kabeldurchführungen oder Blindplatten eingebaut werden.

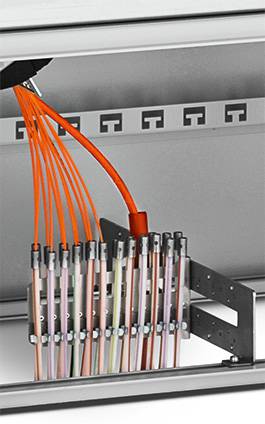

Mikrorohr-Management

Durch das innovative Mikrorohr-Management im Zwischensockel wird eine klare räumliche Trennung von Kabel und Technikbereich gewährleistet. Mikrorohre von Ø 7 – 20 mm lassen sich schnell und einfach fixieren und abfangen, wodurch eine optimale Überführung der Glasfaserkabel ins Gehäuse erfolgt.

Die Abfangung der Mikrorohre im Zwischensockel ist sowohl vertikal als auch horizontal möglich. Die Montage der Mikrorohre erfolgt einzeln über Abfangwinkel oder im
Rohrverband über Kabelschellen, welche sich stufenlos positionieren und auch nachträglich bestücken lassen.

Aktiv- & Passivtechnik

1 | CCM SLITE™ LWL-Patchpanel

2 | Kundenseitig definierter Aktivbereich

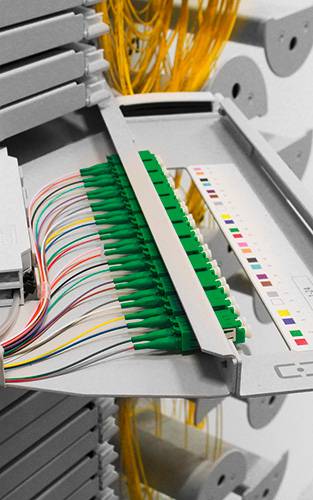

CCM SLITE™ LWL-Patchpanel
Das Herzstück der Passivtechnik in den CCM Multifunktionsgehäusen bilden die CCM SLITE LWLPatchpanel. Sie zeichnen sich durch eine Fülle an besonderen
Eigenschaften aus:

Portdichte für bis zu 96 LC Fasern auf einer Höheneinheit

Frontseitige sowie rückseitige Montage durch stufenlos verstellbare Montagewinkel

Rückseitige Montage ermöglicht barrierefreien Zugang zur Kabelabfangplatte - dadurch ist kein Einfädeln der Kabel notwendig

Rechts oder links ausschwenkende Ausführungen erhältlich

19”- und ETSI-Varianten verfügbar

Die CCM SLITE Kabelabfangplatte dient zur optimalen Abfangung von LWL-Kabeln und Zuführung von Bündeladern über Wellschläuche zu den CCM SLITE Panel.

Mehr zu SLITE LWL Patchpanel

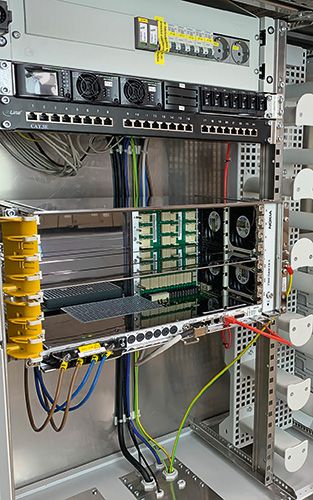

Kundenseitig definierter Aktivbereich

Der Einbau kundenseitig gelieferter bzw. definierter Aktivtechnik erfolgt auf Anfrage in 19”- oder ETSI-Buchten mit bis zu 21 Höheneinheiten. Für eine optimale und
strukturierte Zuführung von Patchkabeln sorgen flexibel einsetzbare CMS-Komponenten.

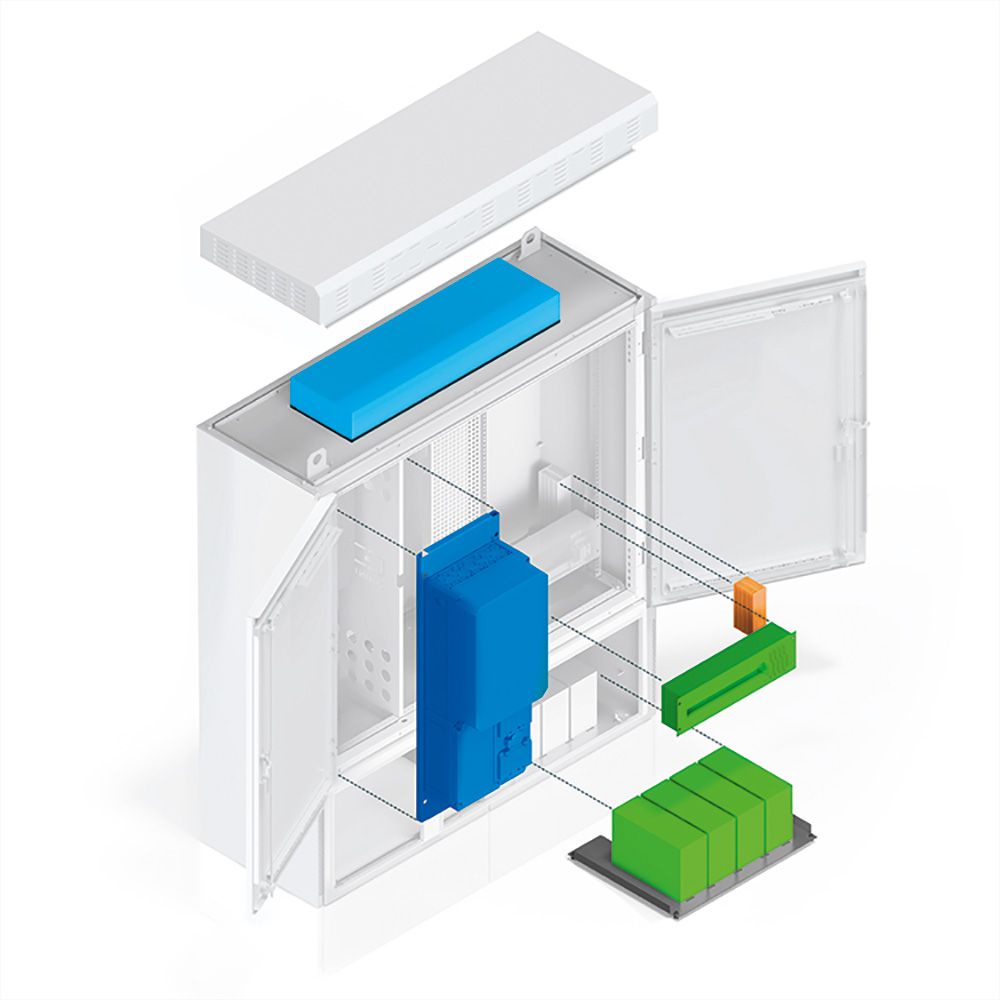

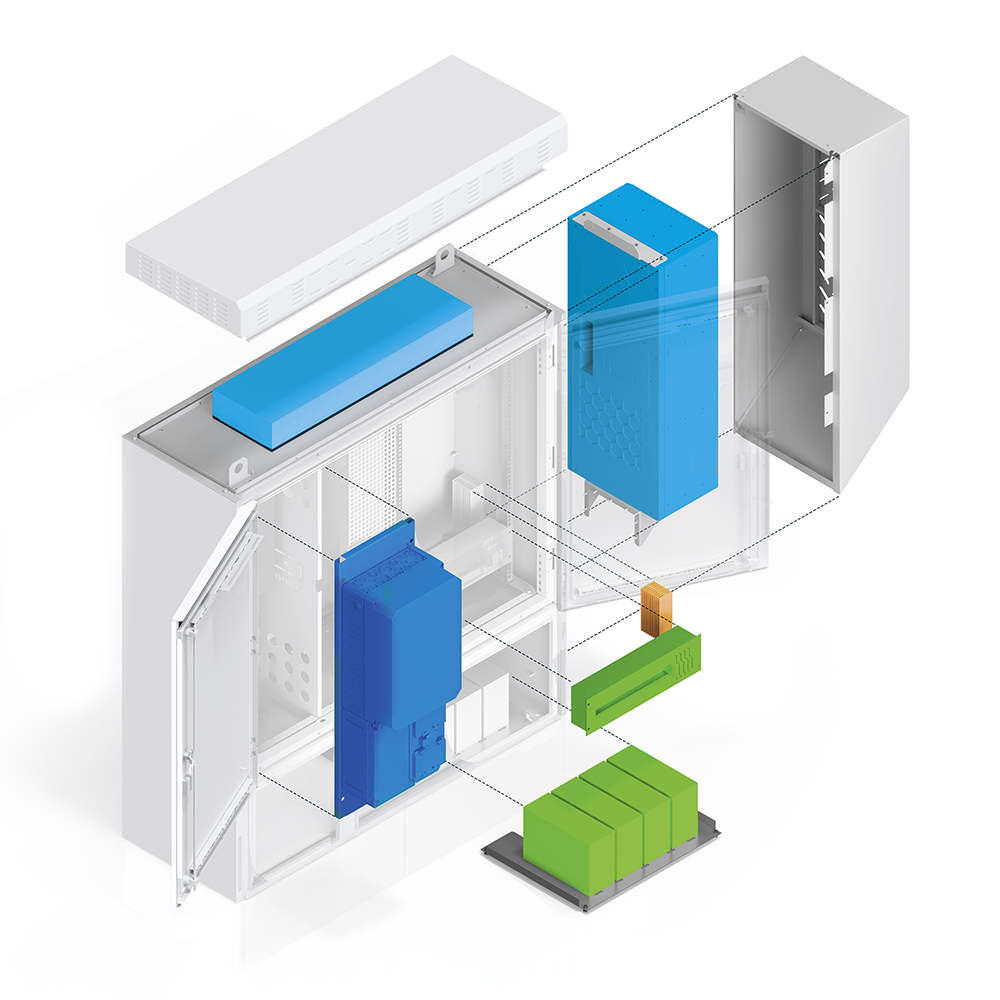

Ausstattungsoptionen

1 | Kühlung

2 | Heizung

3 | Unterbrechungsfreie Stromversorgung (USV)

4 | Elektrounterverteilung

Kühlung
Die Entwärmung der CCM Multifunktionsgehäuse erfolgt über die konstruktionsbedingte passive Kühlung sowie durch optional erhältliche Lösungen für eine zusätzliche aktive Kühlung.

Passive Kühlung

Durch die doppelwandige Ausführung des Gehäuses, der Türen und des Dachs wird durch die Konvektion, die eine Wärmeableitung ermöglicht, der Innenraum des Gehäuses gekühlt.

Max. 27 W/K

Aktive Kühlung

Geräuscharme Wärmetauscher oder Direct Air Cooling-Geräte gewährleisten einen sicheren Betrieb der Aktivtechnik auch bei hohen Außentemperaturen bzw. starker Sonneneinstrahlung. Die Nachrüstung einer aktiven Kühlung ist durch das abnehmbare Dach jederzeit problemlos möglich.

Max. 140 W/K
Heizung

Zum Schutz der aktiven Technik bei extremem Frost können CCM Multifunktionsgehäuse auch mit einer Heizung ausgestattet werden.
Unterbrechungsfreie Stromversorgung (USV)

Integrierte Energiespeicher (Akkus mit bis zu 90 Ah) sorgen bei Stromausfall für eine sichere Stromversorgung der angeschlossenen Verbraucher mit 48 V und gewährleisten einen dauerhaften Netzbetrieb. Die Nachrüstung einer USV ist jederzeit problemlos möglich.
Elektrounterverteilung

Um eine Verteilung der Energie im Niederspannungsnetz zu gewährleisten, können CCM Multifunktionsgehäuse mit einer kundenspezifisch vorgegebenen Unterverteilung
ausgestattet werden.

Kundenspezifisch geplant & gefertigt

Komplett aufgebaute Multifunktionsgehäuse für den sofortigen Einsatz

Alle CCM Multifunktionsgehäuse werden nach kundenspezifischen Vorgaben geplant und ausgestattet. Auf Wunsch kümmert sich Connect Com auch um weitere Leistungen und liefert komplett aufgebaute Multifunktionsgehäuse für den sofortigen Einsatz:

Einbau der kompletten Aktiv- & Passivtechnik
Vorverdrahtung nach kundenspezifischen Vorgaben
VDE-Prüfung
Vorprogrammierung der aktiven Komponenten
Montage (im Werk oder direkt am Einsatzort)

Jetzt anfragen!

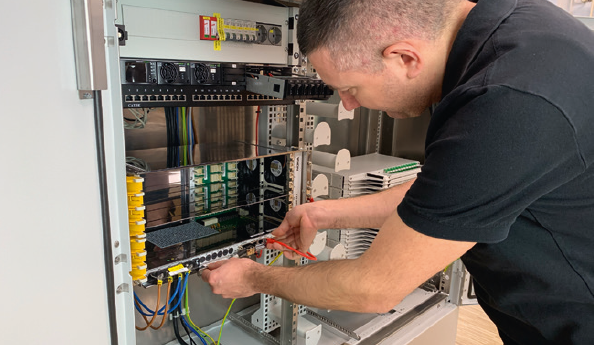

MFG Multifunktionsgehäuse Vorverdrahtung

Kundenspezifisches Branding

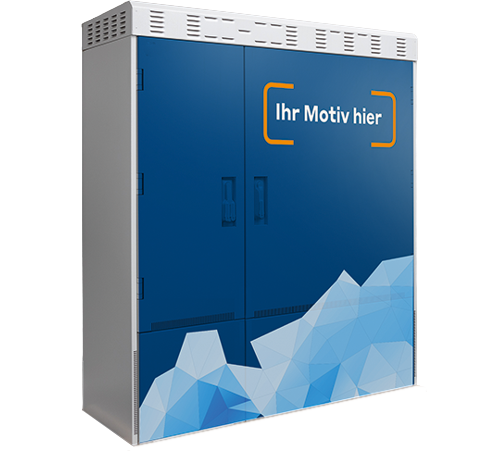

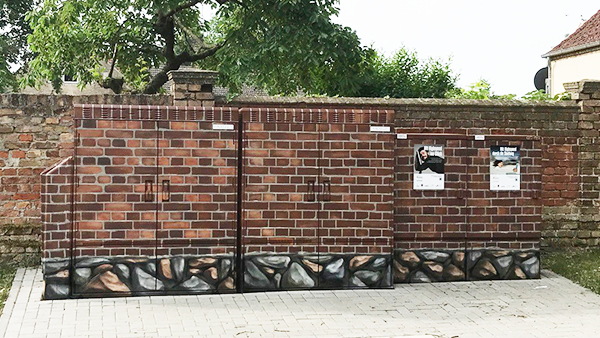

Eine Besonderheit in unserem Portfolio stellt das kundenspezifische Branding dar. Hierbei werden individuell bedruckte Folien wahlweise ab Werk oder auch nach erfolgter Installation am Einsatzort angebracht – ideal für die Verbreitung eigener Kommunikations- oder Werbebotschaften.

Benötigen Sie Unterstützung bei der Planung?

Das Connect Com Vertriebsteam konfiguriert gemeinsam mit Ihnen Ihr nächstes MFG.

Kontakt aufnehmen

Broschüre

Flyer MFG 28

Was ist ein Multifunktionsgehäuse MFG?
Ein Multifunktionsgehäuse (MFG) ist ein Gehäuse für den Außenbereich im kommunalen Breitbandnetz. Es ist eine kleine, hochmoderne Vermittlungsstelle, die an zentralen Stellen im Ort am Straßenrand steht. Diese Gehäuse sind das Herzstück der modernen Kommunikationsinfrastruktur und ermöglichen uns den schnellen und zuverlässigen Zugang zu Internet, Telefon und anderen digitalen Diensten.
Die wichtigsten Funktionen eines MFGs sind:

Datenübertragung: Im MFG werden die digitalen Daten, die über das Glasfaserkabel von einem zentralen Knotenpunkt kommen, aufgeteilt und an die einzelnen Haushalte oder Unternehmen weitergeleitet.

Signalumwandlung: Das Glasfasersignal, das aus Licht besteht, wird im MFG in elektrische Signale umgewandelt.

Netzwerk-Knotenpunkt: MFGs dienen als zentrale Knotenpunkte in einem Kommunikationsnetzwerk. Sie verbinden die Hauptleitungen mit den einzelnen Anschlüssen und ermöglichen so die Kommunikation zwischen verschiedenen Geräten.
Wie funktioniert ein MFG im Detail?

Ein MFG verbindet das FTTH-Zugangsnetz mit dem Stadtnetz (MAN) oder dem Weitverkehrsnetz (WAN). Ein MFG enthält Patchpanel oder Durchspleißpanel, aktive Technik (OLTs, Glasfaserumsetzer, ...), eine Stromversorgungseinheit und meist auch eine Klimaeinheit, um die aktive Technik je nach Jahreszeit und Wetterlage zu heizen oder zu kühlen. Ein MFG kann als sehr kleine Variante einer PoP-Station betrachtet werden.Im MFG wird von passiver Technik auf aktive Technik gewechselt. Das Signal kommt über das Glasfaserkabel an, wird dann gewandelt und geht von dort aus in die einzelnen Haushalte entweder über neue Glasfaser- oder über vorhandene Kupferkabel.

CCM Analytics

Lösung für Hitzeprobleme und Wärmestau in Multifunktionsgehäusen

Sie kennen das Problem?

Immer höhere Datenraten, wachsende Teilnehmerzahlen: Die Aktivtechnik in Multifunktionsgehäusen muss immer mehr leisten, was zu einem höheren Energiebedarf und dadurch auch zu deutlich mehr Wärme im Gehäuse führt.

Zusätzliche Teilnehmer benötigen weitere Aktivports im MFG, was zusätzliche elektronische Baugruppen bedeutet, die den Energiebedarf des Multifunktionsgehäuses weiter steigern, ebenso wie die Wärme, die sie produzieren. Dazu kommen noch stetige steigenden Außentemperaturspitzen von 30 bis 40 °C im Schatten - teilweise auch über einen längeren Zeitraum von mehreren Tagen bis Wochen.

Die Folgen sind Überhitzung und Ausfälle durch automatische Abschaltung der Aktivports - im schlimmsten Fall bis zum Totalausfall.

CCM Analytics – die Analyselösung aus der Praxis

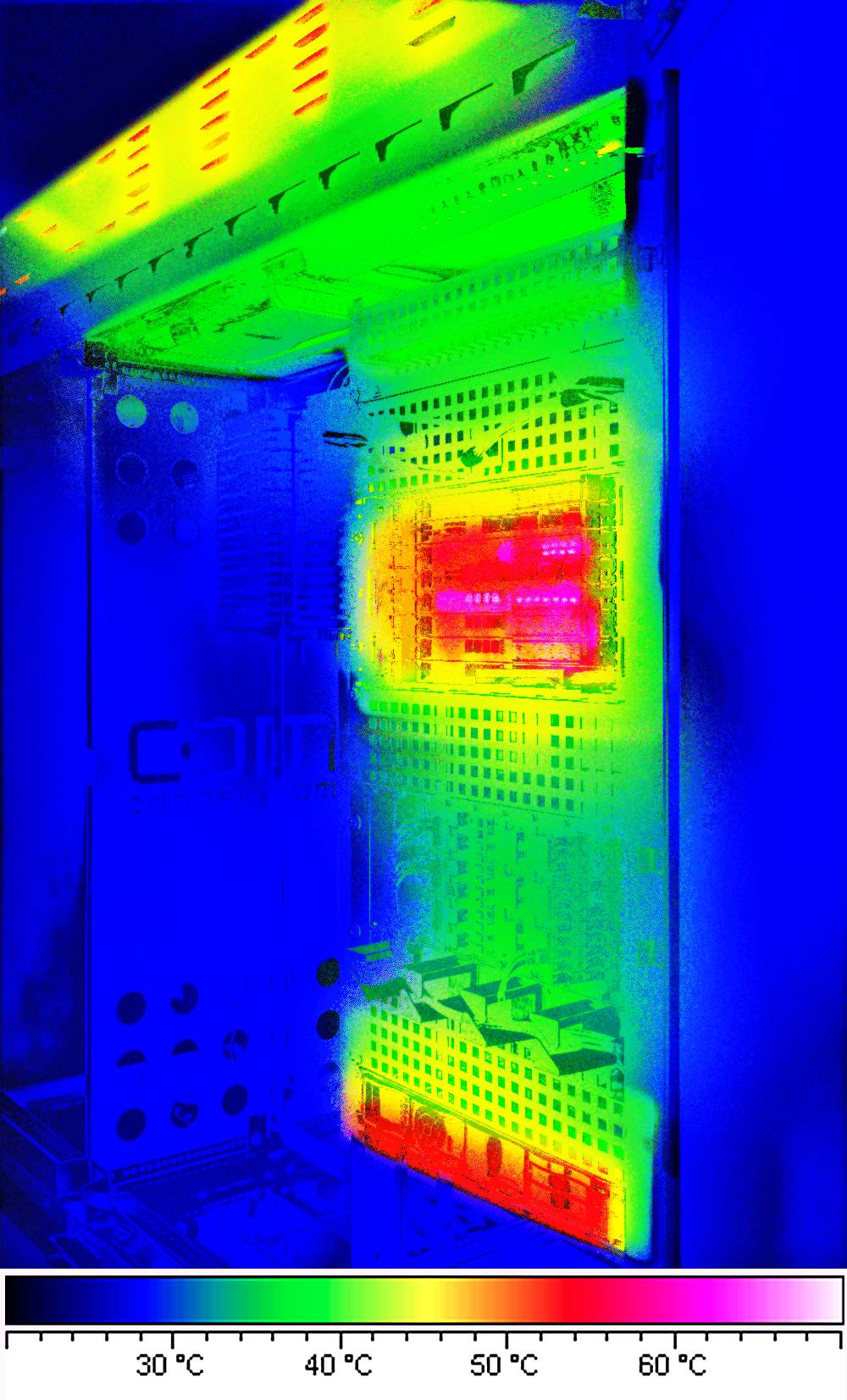

Die innovative Analyseplattform CCM Analytics von Connect Com trägt dazu bei, Wärmeprobleme in Gehäusen nachhaltig zu lösen. Von der detaillierten Problemerkennung bis zur maßgeschneiderten Lösung – wir identifizieren mit dieser Technologie nicht nur Wärmequellen, sondern entwickeln auch effiziente Strategien zur Kühlung und nachhaltigen Leistungssteigerung.
