Entwickelt für höchste Anforderungen:
Montagefreundlich und dauerhaft dicht

ONE® Spleißmuffen

CCM ONE® Glasfasermuffen für FTTx-Netze

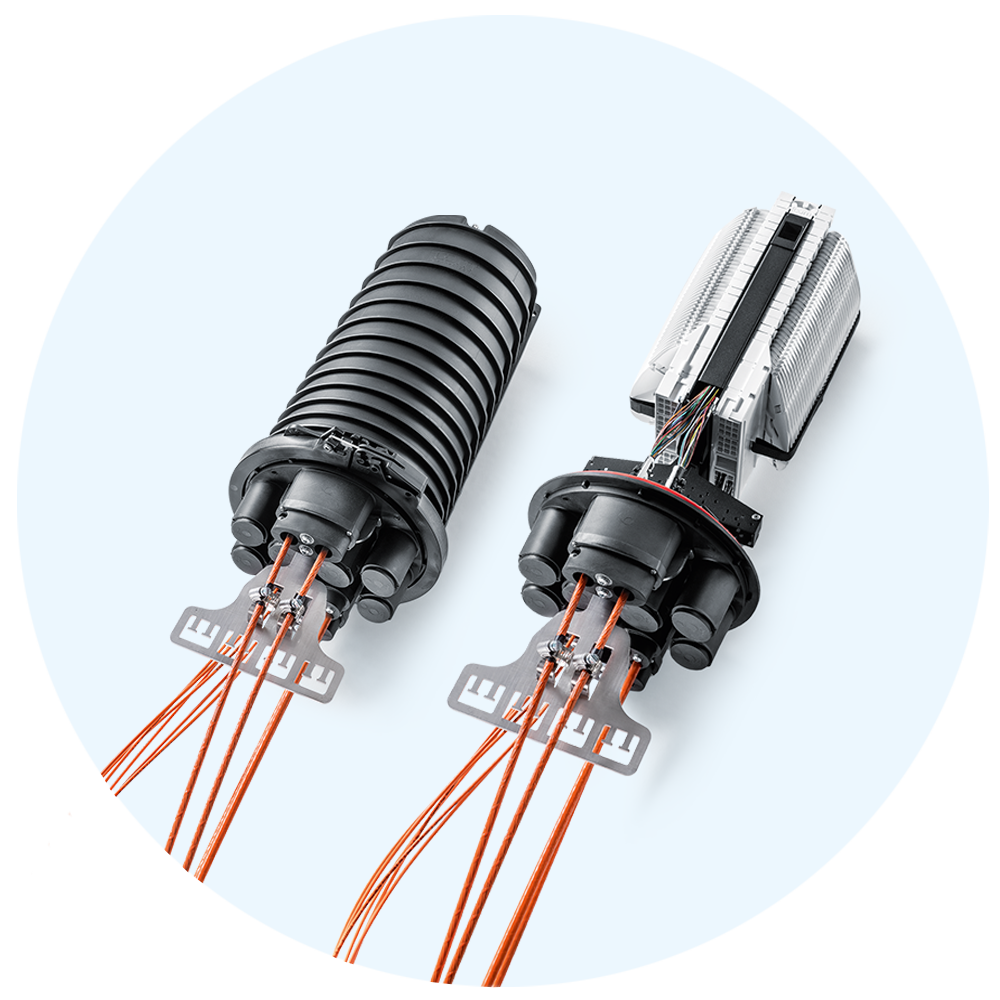

Mit den CCM ONE LWL-Muffen hat Connect Com eine neue Generation Glasfasermuffen entwickelt, die den Anforderungen an flexible und nachhaltige Systemlösungen für den Breitbandnetzausbau nachkommen. Herzstück der CCM ONE Spleißmuffe sind die patentierten Systeme dynaloX Kabeleinführung und Xtight Dichtelement, die dafür sorgen, dass Verbindungen dauerhaft dicht und wartungsfrei sind. Die Connect Com Glasfasermuffe besticht durch maximale Flexibilität, einfaches Handling und – dank dem patentierten Kalt-Dichtsystem – durch absolute Dichtheit.



Vorteile und Features

Die CCM ONE Glasfaser-Spleißmuffe erfüllt höchste Anforderungen:



CCM-Qualität. 100% geprüft.

Die CCM ONE LWL-Muffe ist dauerhaft dicht. Sie erfüllt die DIN EN 60529 und entspricht damit der Schutzklasse IP 68 (5 Meter Wassersäule). Die einfache und intuitive Montage der Kabeleinführungen und Spleißkassetten ist ohne Spezialwerkzeug zu bewerkstelligen. In drei Größenvarianten bietet die CCM ONE Glasfasermuffe diverse Montageoptionen – flexibel anpassbar je nach Netzanforderung.



Technische Daten CCM ONE® Spleißmuffen

  • Produkt

    CCM ONE® PRO
    für max. 864 Spleiße

    CCM ONE® COMPACT
    für max. 432 Spleiße

    CCM ONE® COMPACT S
    für max. 216 Spleiße

    Art. Nr.

    953201

    953200

    953980

    Material

    Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech

    Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech

    Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech

    Montageoptionen

    Schacht, Wand, Mast, Erdreich

    Schacht, Wand, Mast, Erdreich

    Schacht, Wand, Mast, Erdreich

    Lieferumfang

    Boden, Haube, Spannring, Mixergehäuse und Deckel, CARO Spleißkassetten-
    deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel

    Boden, Haube, Spannring, Mixergehäuse und Deckel, CARO Spleißkassetten-
    deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel

    Boden, Haube, Spannring, Mixergehäuse und Deckel, CARO Spleißkassetten-
    deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel

    Abmessungen

    Ø 313 x H 586 mm
    Gesamtlänge inkl. externer Abfangung: 757 mm

    B 310 x T 185 x H 561 mm
    Gesamtlänge inkl. externer Abfangung: 732 mm

    B 310 × T 185 × H 452 mm
    Gesamtlänge inkl. externer Abfangung: 623 mm

    Gewicht

    ca. 5,15 kg

    ca. 4,85 kg

    ca. 4,41 kg

    Anzahl Ports

    8x oval, 2x Loop

    6x oval, 1x Loop

    6x oval, 1x Loop

    Max. Faseranzahl

    864 Crimp / Schrumpf

    432 Crimp / Schrumpf

    216 Crimp / Schrumpf

    Passende CCM
    Spleißkassetten

    72 × 4 mm
    36 × 8 mm

    36 × 4 mm
    18 × 8 mm

    18 × 4 mm
    9 × 8 mm

    CCM ONE® Spleißmuffe mit erhöhter Packungsdichte

    Produkt

    CCM ONE® PRO
    für max. 1008 Spleiße

    CCM ONE® COMPACT
    für max. 504 Spleiße

    CCM ONE® COMPACT S
    für max. 288 Spleiße

    Art. Nr.

    954292

    954293

    953981

    Material

    Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech

    Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech

    Kunststoff, Edelstahl, Aluminium, verzinktes Stahlblech

    Montageoptionen

    Schacht, Wand, Mast, Erdreich

    Schacht, Wand, Mast, Erdreich

    Schacht, Wand, Mast, Erdreich

    Lieferumfang

    Boden, Haube, Spannring, CCM Mixer S, CARO Spleißkassetten-
    deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel

    Boden, Haube, Spannring, CCM Mixer S, CARO Spleißkassetten-
    deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel

    Boden, Haube, Spannring, CCM Mixer S, CARO Spleißkassetten-
    deckel, Profildichtung, Kassettenträger, Montageanleitung, Sägedraht, Silicagel

    Abmessungen

    Ø 313 x H 586 mm
    Gesamtlänge inkl. externer Abfangung: 757 mm

    B 310 x T 185 x H 561 mm
    Gesamtlänge inkl. externer Abfangung: 732 mm

    B 310 × T 185 × H 452 mm
    Gesamtlänge inkl. externer Abfangung: 623 mm

    Gewicht

    ca. 5,15 kg

    ca. 4,85 kg

    ca. 4,41 kg

    Anzahl Ports

    8x oval, 2x Loop

    6x oval, 1x Loop

    6x oval, 1x Loop

    Max. Faseranzahl

    1008 Crimp / Schrumpf

    504 Crimp / Schrumpf

    288 Crimp / Schrumpf

    Passende CCM
    Spleißkassetten

    84 × 4 mm
    42 × 8 mm

    42 × 4 mm
    21 × 8 mm

    24 × 4 mm
    12 × 8 mm

Patentierte Technologien

  • Patentierte Kabeleinführung dynaloX®

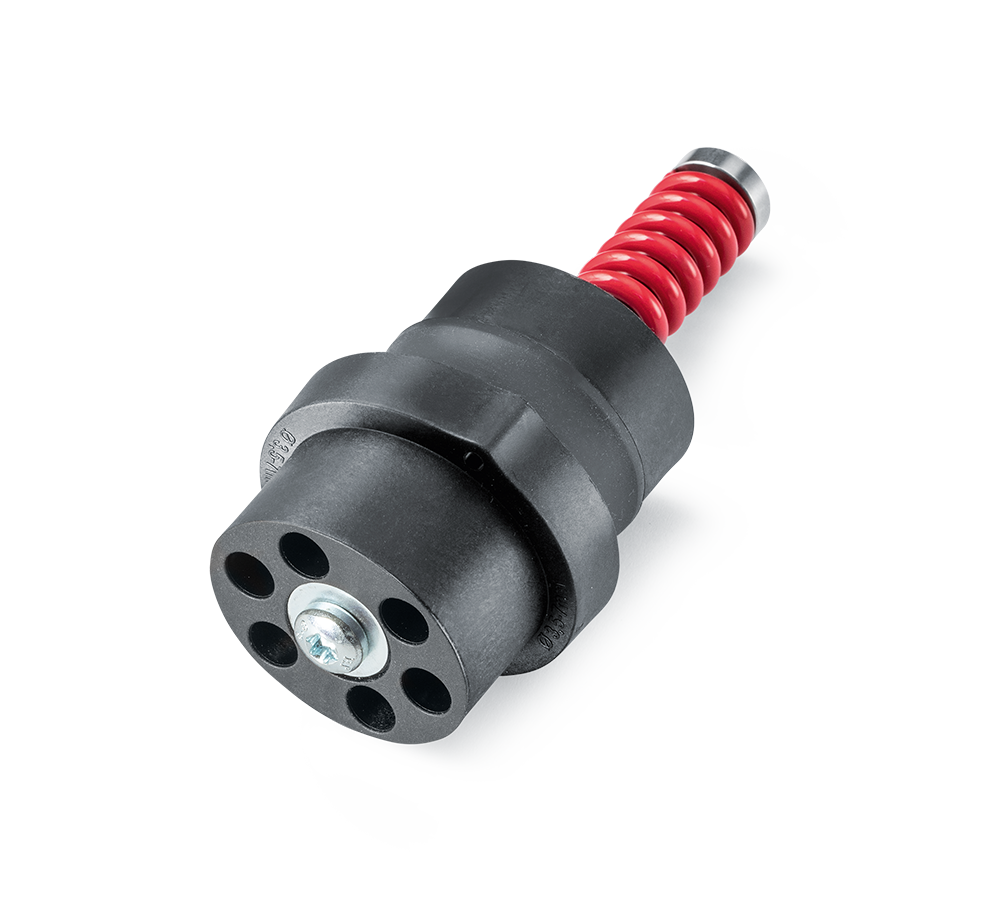

    Das patentierte Federdruck-System der dynaloX Kabeleinführung sorgt für eine permanente Vorspannung des Dichtsystems. Dadurch ist die Glasfaser- Spleißmuffe auch bei extremen Temperaturänderungen dauerhaft dicht und wartungsfrei.

    CCM dynaloX Kabeleinführung Glasfaser Spleißmuffe
  • Patentiertes Dichtelement Xtight®

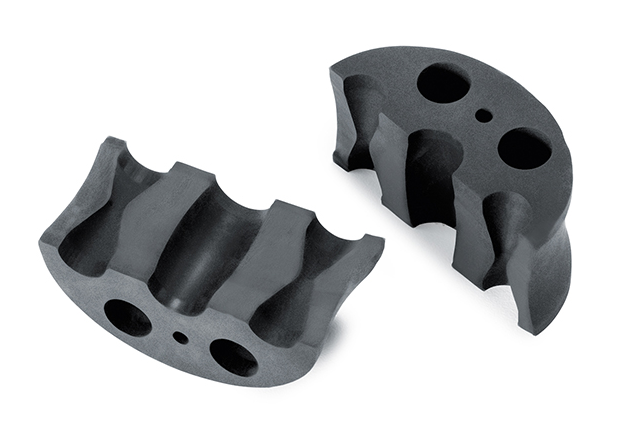

    Kabel bzw. Mikrorohre werden durch die spezielle X-Kontur des Xtight-Silikon-Dichtelementes sicher umschlossen. Zur Erleichterung der Montage wird das Kabel bereits nach dem Einziehen in der Kabeleinführung positioniert und kann nicht wieder zurückrutschen.

    Xtight-Silikon-Dichtelemet Glasfaser Spleißmuffe
  • Patentierte Technologien: Funktionsweise

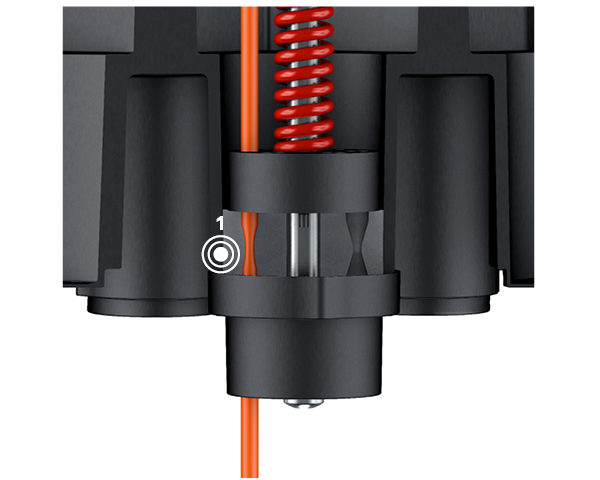

    Das ausgeklügelte Dichtsystem der CCM ONE Glasfasermuffe basiert auf der X-Kontur sowie der Kombination aus permanenter Vorspannung und den Materialeigenschaften des Dichtelements Xtight. Durch Anziehen der Schraube wird das Dichtelement verpresst. Ein Federdrucksystem sorgt für permanente Vorspannung. Dadurch ist eine zuverlässige, dauerhafte Abdichtung auch zwischen Kabeleinführung und Einlass-Port am Muffenboden gewährleistet.

    Funktionsweise Dichtsystem der CCM ONE Glasfaser Spleißmuffe
  • Entworfen in der Schweiz. Hergestellt in Deutschland.

    Von der Entwicklung über die Produktion bis zur Qualitätsprüfung - wir haben die gesamte Wertschöpfungskette unserer LWL Muffen im Griff. Regionale, langjährige Lieferanten produzieren für uns die Bauteile, welche bei uns im Haus mit größter Sorgfalt zusammengesetzt, montiert und abschließend geprüft werden. Jede einzelne Spleißmuffe wird im Auslieferzustand einer Dichtigkeitsprüfung unterzogen. Hierbei wird die Muffe mit 0,4 Bar Druck gefüllt und über eine spezielle Messvorrichtung der Druck überwacht. Sollte Druck entweichen wird die Glasfasermuffe ausgesondert.

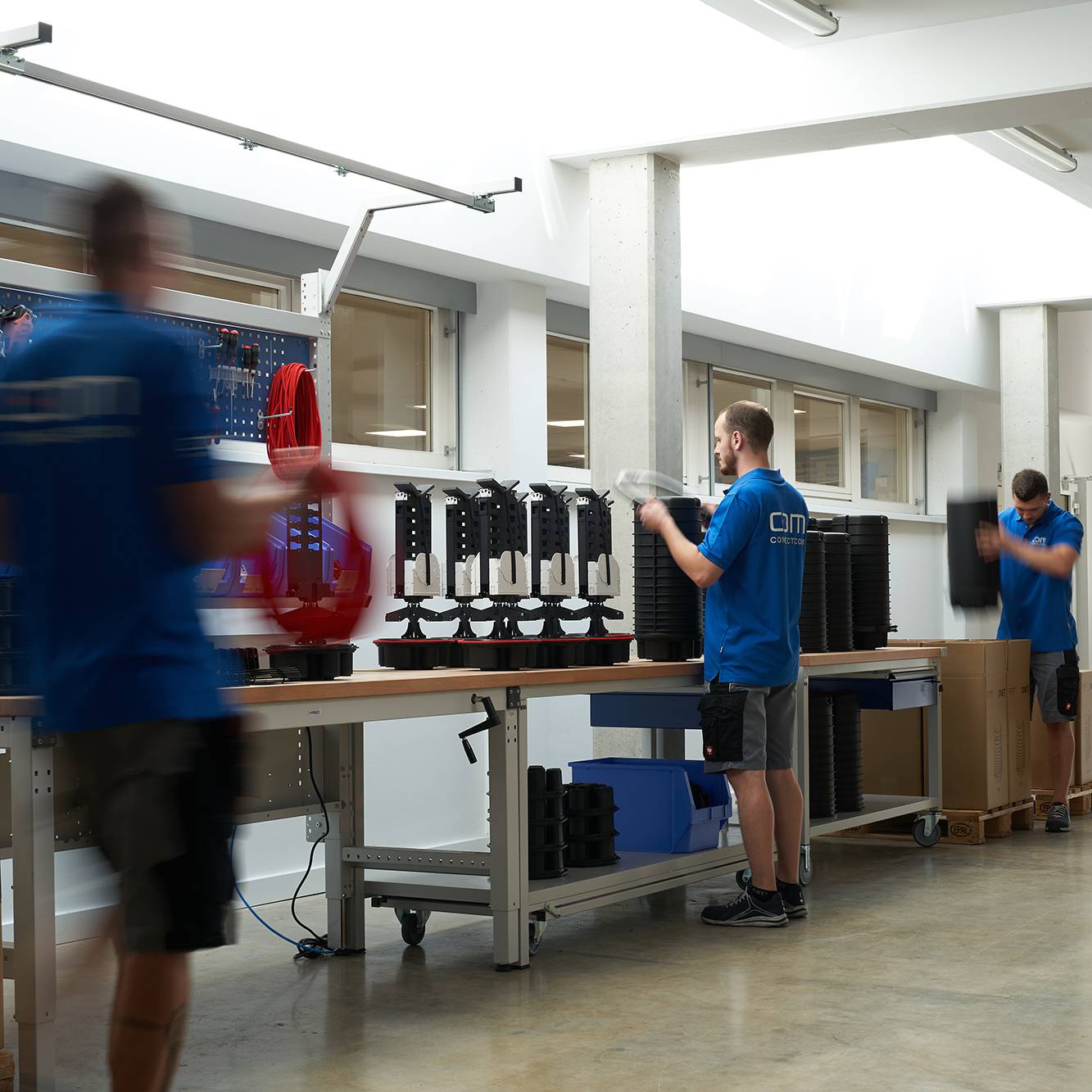

    Endmontage der CCM Glasfaser Spleißmuffe
    Made in Germany! CCM Glasfasermuffen werden zu 100% in Deutschland gefertigt und produziert. Connect Com hat die gesamte Wertschöpfungskette der LWL Muffen im Griff. Regionale, langjährige Lieferanten produzieren die Bauteile, welche bei Connect Com im Haus mit größter Sorgfalt zusammengesetzt, montiert und abschließend geprüft werden. Jede einzelne Spleißmuffe wird im Auslieferzustand einer Dichtigkeitsprüfung unterzogen.

Videos zu den Connect Com Glasfasermuffen

Die CCM ONE® Glasfaser-Spleißmuffe für Breitbandnetze
Montage der CCM ONE® Glasfasermuffe

Neue Varianten

  • NEU! Glasfasermuffe CCM ONE® STORAGE

    Was tun, wenn der Grundstückseigentümer keinen Glasfaseranschluss möchte oder Baugrundstücke erst später erschlossen werden? Die CCM ONE® STORAGE Glasfasermuffe ist hier die erste Wahl. Im IP 68 dichten Gehäuse können bis zu 65 m Hausanschlusskabel für den zukünftigen Ausbau sicher und kostengünstig aufbewahrt werden.

    Features & Vorteile
    • Aufnahme für Überlängen
    • Ablage für ungeschnittene Bündel
    • Aufnahme für Spleißkassetten mit bis zu 96 Spleißen
    • Flexible Kabeleinführung durch das bewährte CCM dynaloX®-System
    • Abfangung von Kabeln analog zur CCM ONE® Spleißmuffe
    • Ortung durch Kugelmarker möglich
    • Kosteneffizientes System für nicht erschlossene Baugebiete
    • Direkt erdverlegbar, dauerhaft dicht
    • Aufnahme von bis zu 65 m Hausanschlusskabel
    CCM ONE® STORAGE Muffe

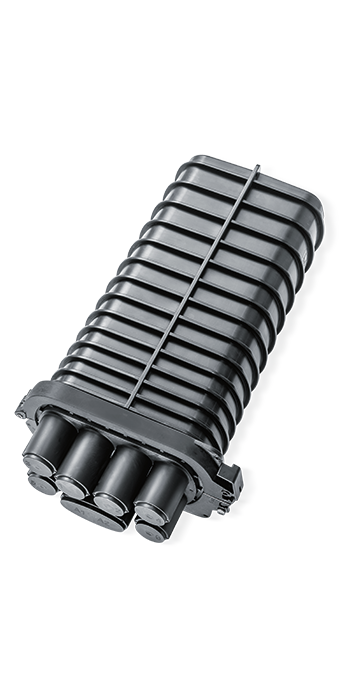

    Die CCM ONE Storage Muffe ist für die Aufnahme von Überlängen und die Ablage von ungeschnittenen Bündel gedacht.
  • NEU! Glasfasermuffe CCM ONE® PATCH

    Immer häufiger wird von Planern, Netzbetreibern und Installateuren gefordert, in Glasfasermuffen patchen zu können. Unser Angebot: Die IP 68 dichte CCM ONE® PATCH Muffe für das Patchen von LWL-Steckverbindungen. Aus dem umfangreichen CARO® Spleißkassetten-Portfolio für Crimp- und Schrumpfspleiße sowie mit Splitter-, Spleiß/Patch- und Breakout-Kassetten, kann individuell für den jeweiligen Einsatzbereich die optimale Lösung gewählt werden.

    Features & Vorteile
    • CCM ONE® Muffe zum Spleißen, Patchen und für Splitter
    • für CARO® Kassetten Serie: Spleiß (Crimp/Schrumpf), Spleiß/Patch, Patch SpiderLINE®, Splitter
    • Individuell nach Anforderung konfigurierbar
    • für bis zu 144 Spleiße
    • Ablage für ungeschnittene Bündeladern
    • die bewährten CCM dynaloX® Kabeleinführungen garantieren eine dauerhaft dichte und zuverlässige Installation der LWL-Kabel von 3,5 mm - 20 mm
    CCM ONE® PATCH Muffe

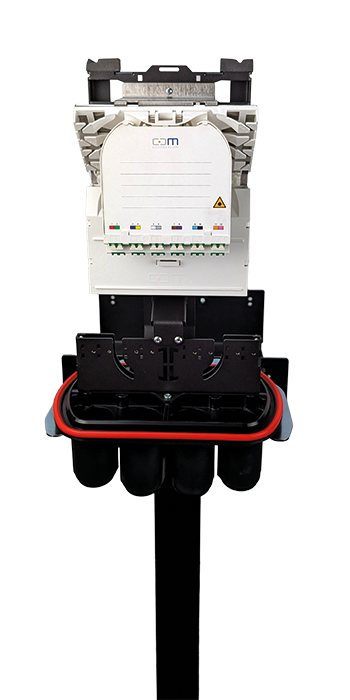

    Die ONE Patch Glasfasermuffe ist für das Patchen von LWL-Steckverbindungen gedacht.
Glasfasermuffen im Breitbandnetz
  • Was ist eine Glasfasermuffe?

    Eine Glasfaser- oder LWL-Muffe ist ein witterungsbeständiges Kunststoffgehäuse, in dem zwei oder mehrere Glasfaserkabel miteinander verbunden oder ein Glasfaserkabel auf mehrere Kabel aufgeteilt wird. Eine LWL-Muffe schützt Glasfasern und Kabel gegen äußere Einflüsse, wie Wasser, Schmutz, Staub und mechanische Belastungen. Die CCM ONE® Glasfasermuffen von Connect Com sind zudem wartungsfrei und dauerhaft dicht. Sie erfüllen die DIN EN 60529 und damit die Schutzklasse IP 68 (5 Meter Wassersäule).

  • Wofür wird eine Glasfasermuffe eingesetzt?

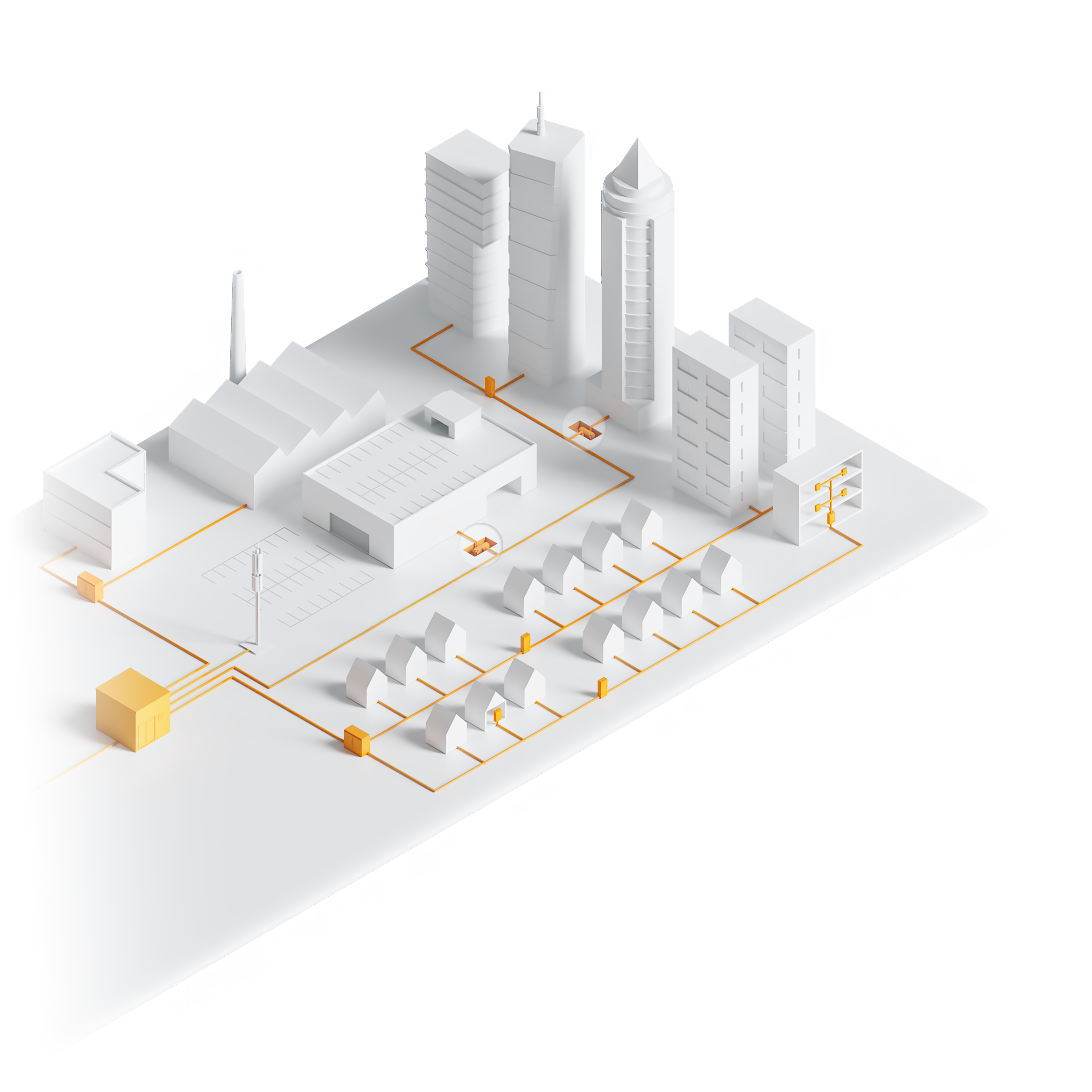

    In einer Glasfaser- oder LWL-Muffe werden Glasfasern in sogenannte Spleißkassetten eingelegt und miteinander verbunden. Glasfasermuffen werden in FTTx Netzen meist in einem Muffenschacht  unter der Straße oder dem Bürgersteig eingebaut oder direkt in der Erde vergraben, z.B. auf dem Weg vom Hauptverteiler/Netzverteiler zum Hausübergabepunkt (HÜP) im Gebäude.
