Ideal, wenn Glasfasern sicher und schnell abgeschlossen werden müssen

BELUGA® Spleiß- und Patch-Gehäuse

Die kompakten und modularen Gehäuse finden überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen.

Auswahlhilfe Spleiß- und Patch-Gehäuse

	BELUGA XS	BELUGA S	BELUGA M	BELUGA Gr. 3	BELUGA Gr. 4	BELUGA Gr. 5
*max. Spleißkapazität	72	144 (*216)	432 (*504)	720 (*864)	1152 (*1296)	1512 (*1728)
**max. Spleißkassetten	6	12 (*18)	36 (*42)	60 (*72)	96 (*108)	126 (*144)
Kupplungswinkel 2xSC, E2000, LC/D	1	2	2	4	4	6
Patchmodule 6xSC, E2000, LC/D	1	1 (4 Spleißpatchmodule mit S+)	6	6	6	6
Abmessungen HxBxT in mm	348x215x120	517x315x148	482x416x118	481x427x136	589x427x136	553x651x136
Eindringschutz	IP54	IP54	IP54	IP20	IP20	IP20
Einführungstyp	1x M20 1x M20/M25 1x M25/M32	2x M20 3x M25/M32	3x M20 6x M25/M32	27x M20 14x M25/M32	27x M20 14x M25/M32	42x M20 22x M25/M32

*in Kombination als Spleiß- und Patchgehäuse verringert sich die Kapazität und Anzahl.

**mit CARO Mixer S

Varianten

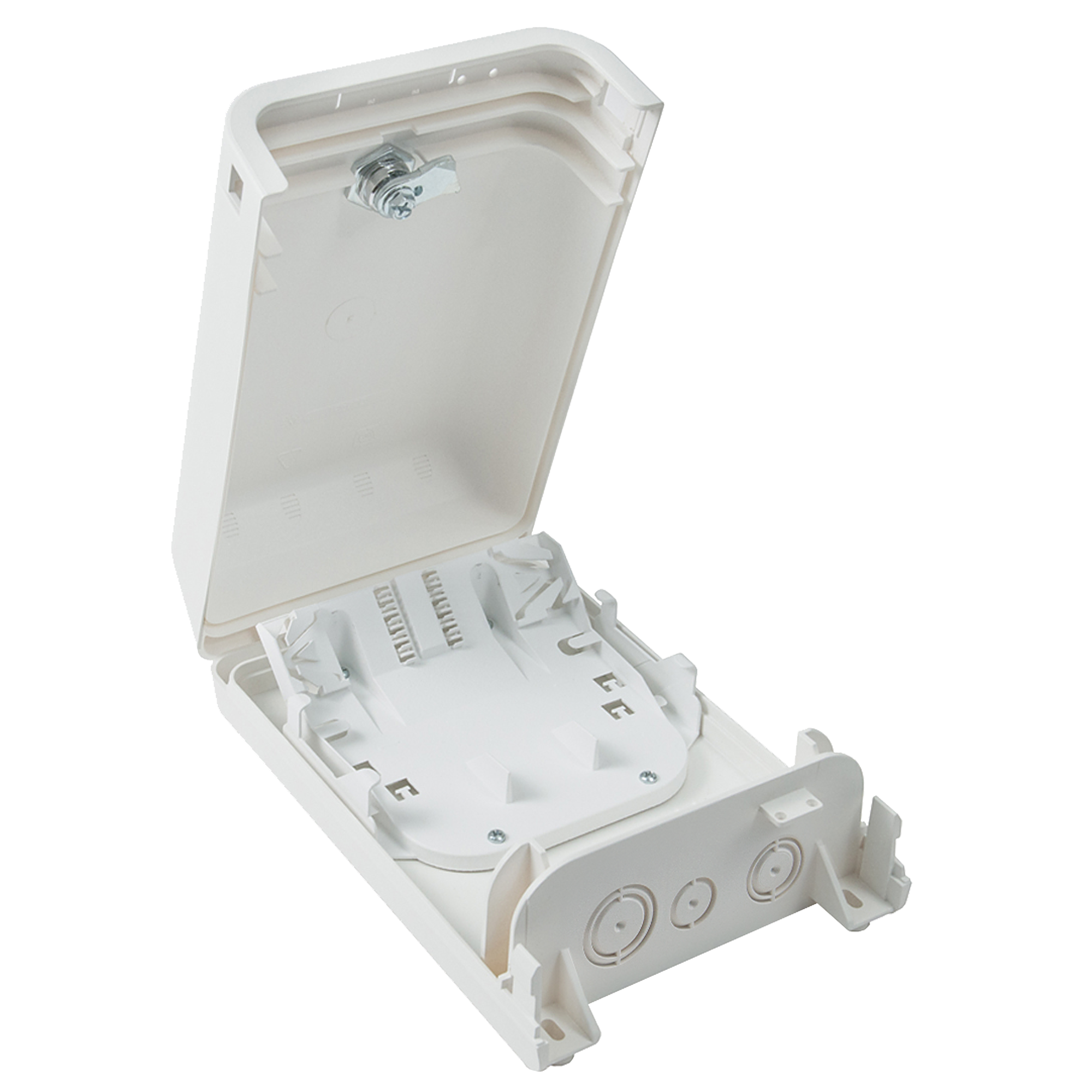

CCM Spleißgehäuse BELUGA XS
Beschreibung

Diese kompakten Gehäuse finden überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen. Die Gehäuse sind mit einem Vierkantschloss ausgerüstet. Optional sind andere Schließsysteme erhältlich.

Eigenschaften

individuell konfigurierbar

Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß

Bezeichnungsstreifen 12,55 x 47,2 mm

Schlosstyp: Vierkant 8mm

Einführungstyp: 1x M20, 1x M20/M25, 1x M25/M32

Eindringschutz: IP54

Schlagfestigkeit: IK08

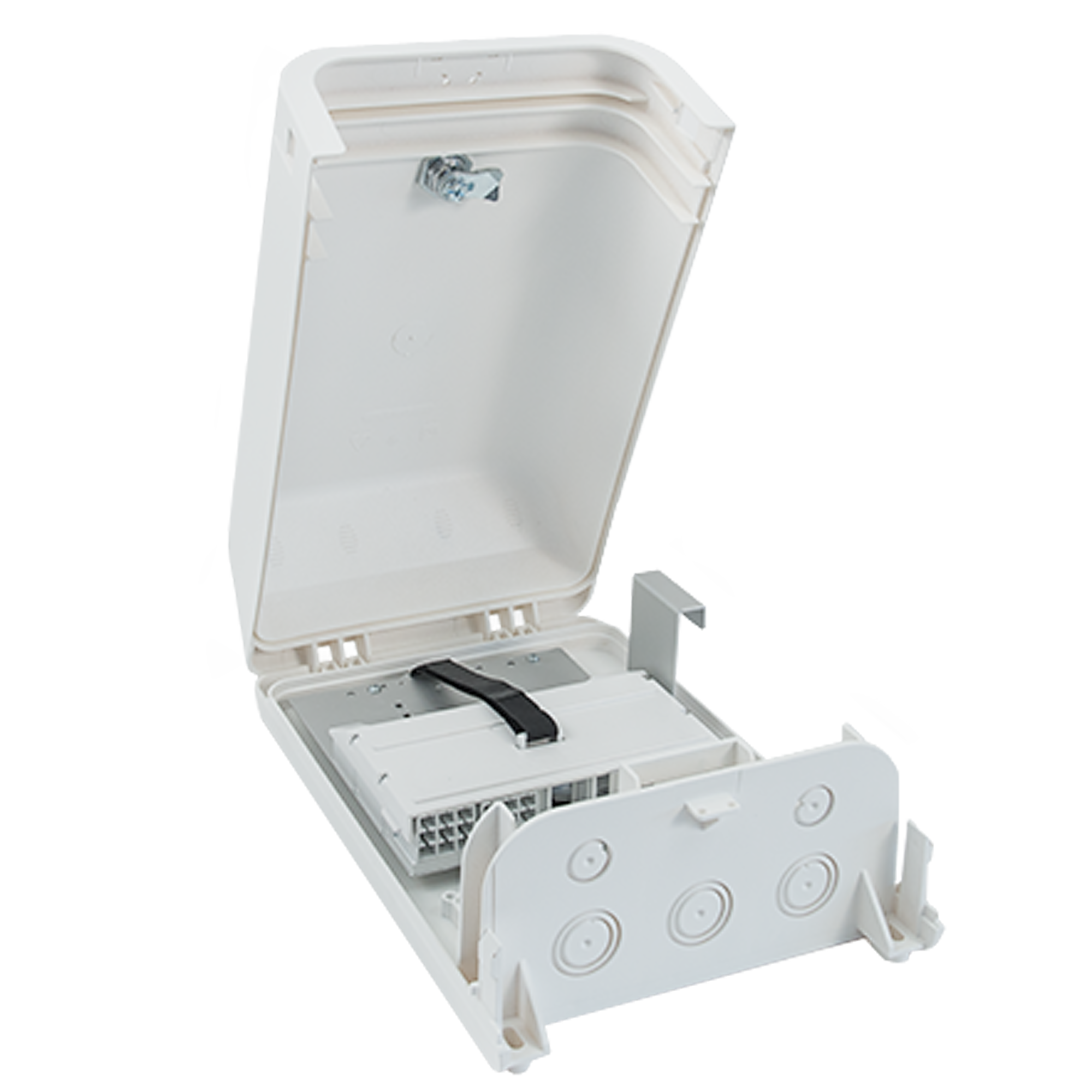

CCM Spleißgehäuse BELUGA S
Beschreibung

Diese kompakten Gehäuse finden überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen. Die Gehäuse sind mit einem Vierkantschloss ausgerüstet. Optional sind andere Schließsysteme erhältlich.

Eigenschaften

individuell konfigurierbar

Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß

Bezeichnungsstreifen 12,55 x 47,2 mm

Schlosstyp: Vierkant 8 mm

Einführungstyp: 2x M20, 3x M25/M32

Eindringschutz: IP54

Schlagfestigkeit: IK08

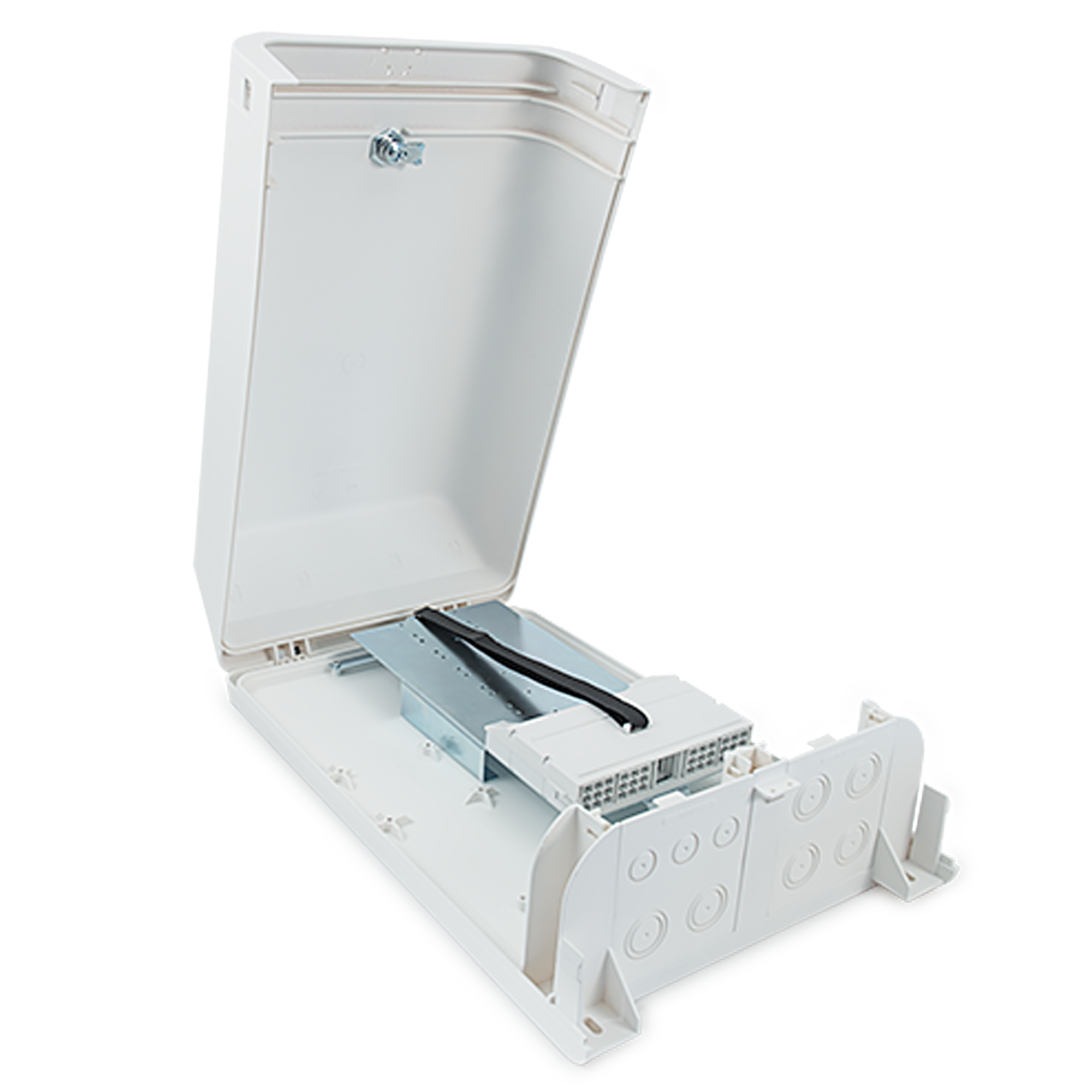

CCM Spleißgehäuse BELUGA M
Beschreibung

Diese kompakten Gehäuse finden überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen. Die Gehäuse sind mit einem Vierkantschloss ausgerüstet. Optional sind andere Schließsysteme erhältlich.

Eigenschaften

individuell konfigurierbar

Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß

Bezeichnungsstreifen 12,55 x 47,2 mm

Schlosstyp: Vierkant 8 mm

Einführung mit Kabelverschraubung: 3x M20, 6x M25/M32

*Einführungsplatte Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm

*Einführungsplatte Patchkabel: max. 72x 3 mm

Eindringschutz: IP54

Schlagfestigkeit: IK08

*Anstelle Kabelverschraubung

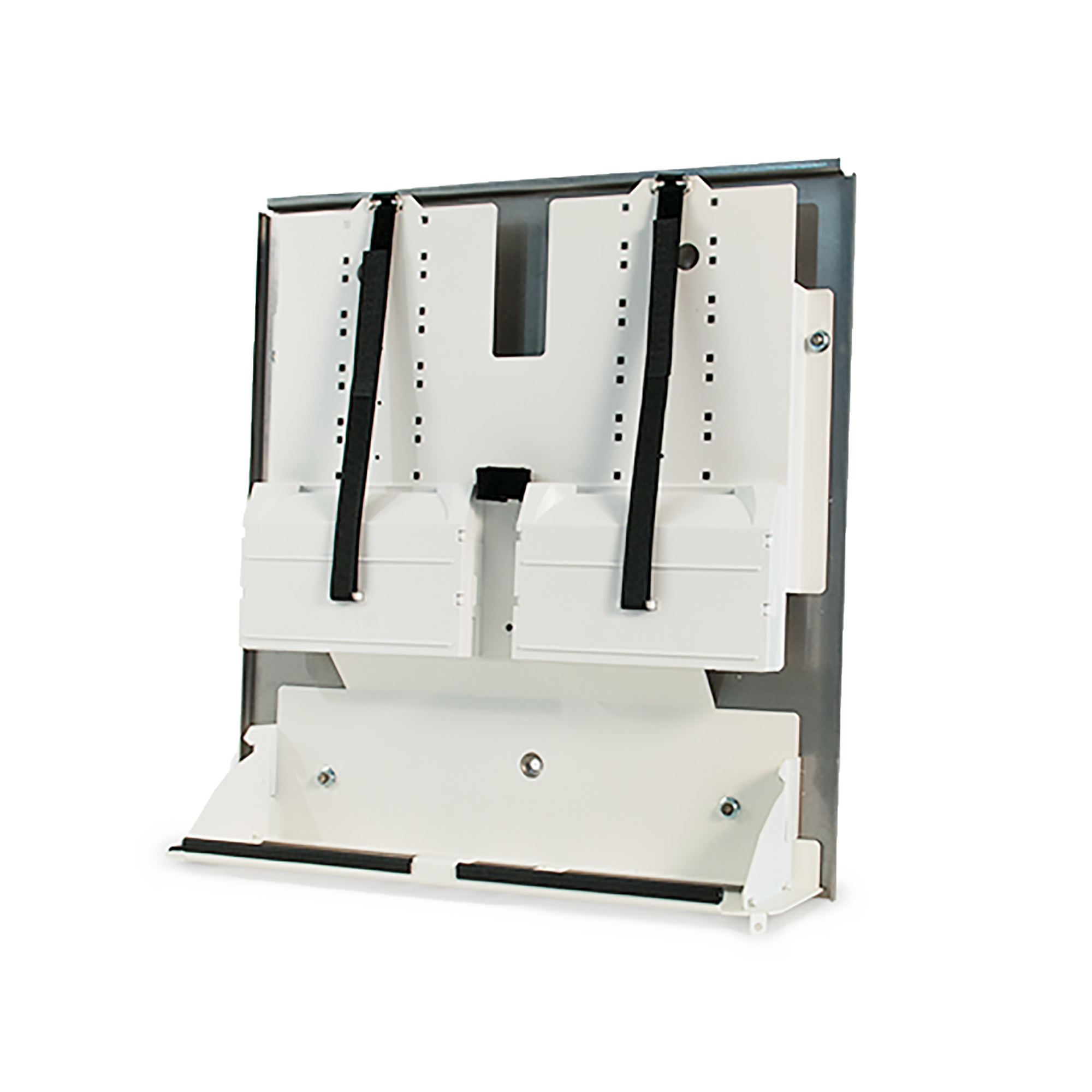

CCM Spleißgehäuse BELUGA Gr. 3
Beschreibung

Diese robusten Metallgehäuse finden überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen. Die Gehäuse sind mit einem Vierkantschloss ausgerüstet. Optional sind andere Schließsysteme erhältlich.

Eigenschaften

individuell konfigurierbar

Deckel und Gehäuse stahlverzinkt, pulverbeschichtet, RAL 9016 verkehrsweiß

Schlosstyp: Vierkant 8 mm

Einführung mit Kabelverschraubung: 27x M20, 14x M25/M32

*Einführungsplatte für Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm

*Einführungsplatte für Patchkabel: max. 72x 3mm

Eindringschutz: IP20

*Anstelle Kabelverschraubung

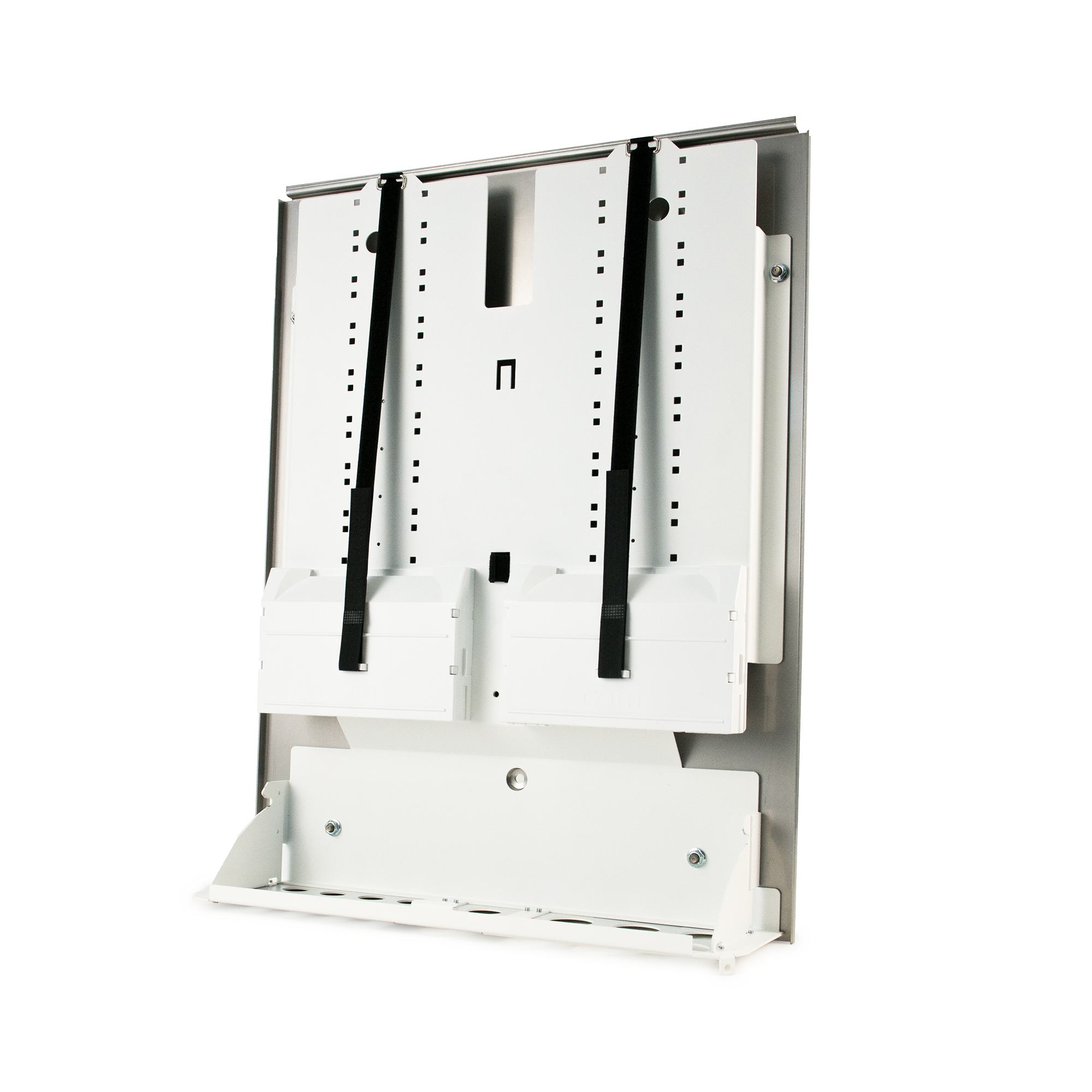

CCM Spleißgehäuse BELUGA Gr. 4
Beschreibung

Diese robusten Metallgehäuse finden überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen. Die Gehäuse sind mit einem Vierkantschloss ausgerüstet. Optional sind andere Schließsysteme erhältlich.

Eigenschaften

individuell konfigurierbar

Deckel und Gehäuse stahlverzinkt, pulverbeschichtet, RAL 9016 verkehrsweiß

Schlosstyp: Vierkant 8 mm

Einführung mit Kabelverschraubung: 27x M20, 14x M25/M32

*Einführungsplatte für Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm

*Einführungsplatte für Patchkabel: max. 72x 3 mm

Eindringschutz: IP20

*Anstelle Kabelverschraubung

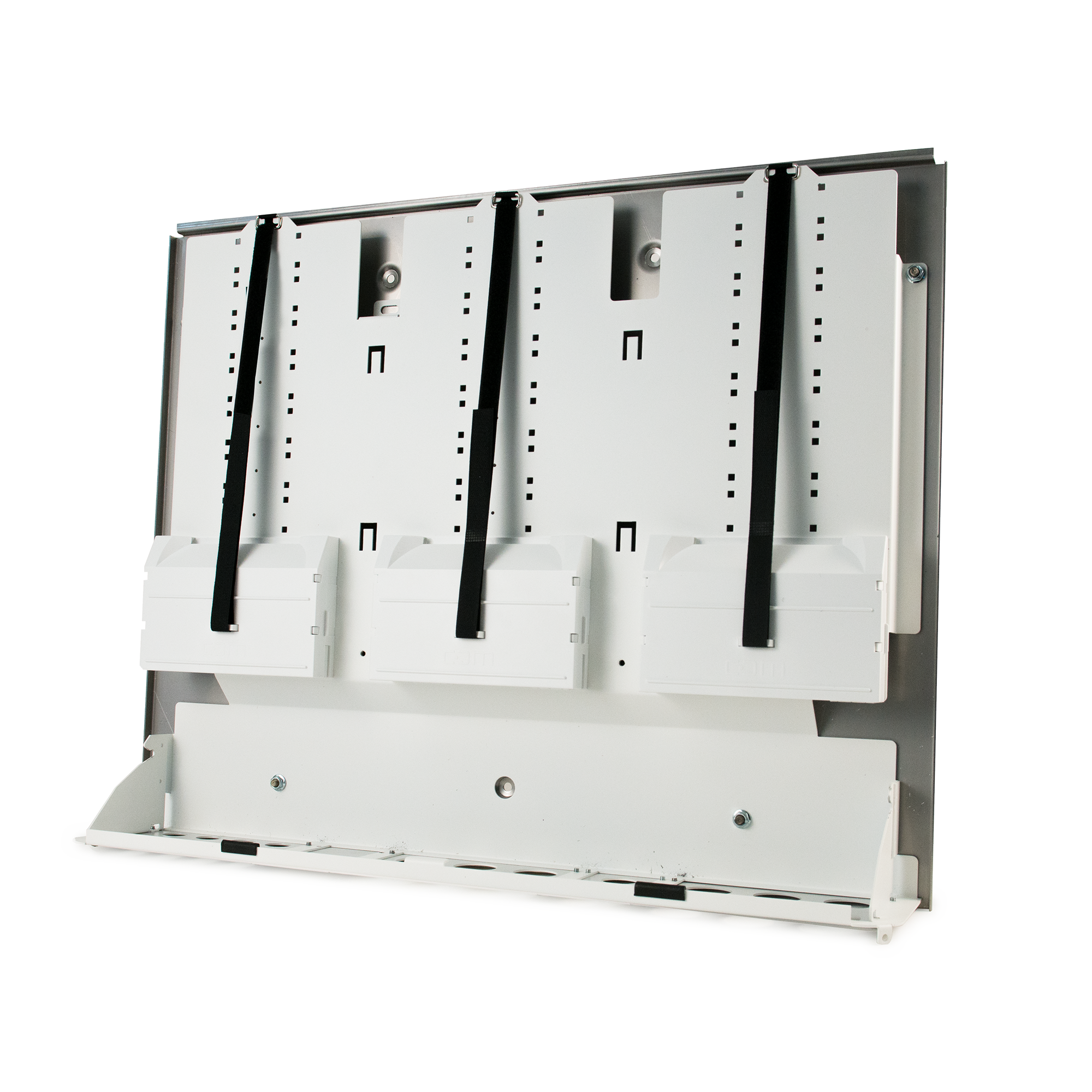

CCM Spleißgehäuse BELUGA Gr. 5
Beschreibung

Diese robusten Metallgehäuse finden überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen. Die Gehäuse sind mit einem Vierkantschloss ausgerüstet. Optional sind andere Schließsysteme erhältlich.

Eigenschaften

individuell konfigurierbar

Deckel und Gehäuse stahlverzinkt, pulverbeschichtet, RAL 9016 verkehrsweiß

Schlosstyp: Vierkant 8 mm

Einführung mit Kabelverschraubung: 27x M20, 22x M25/M32

*Einführungsplatte für Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm

*Einführungsplatte für Patchkabel: max. 72x 3 mm

Eindringschutz: IP20

*Anstelle Kabelverschraubung

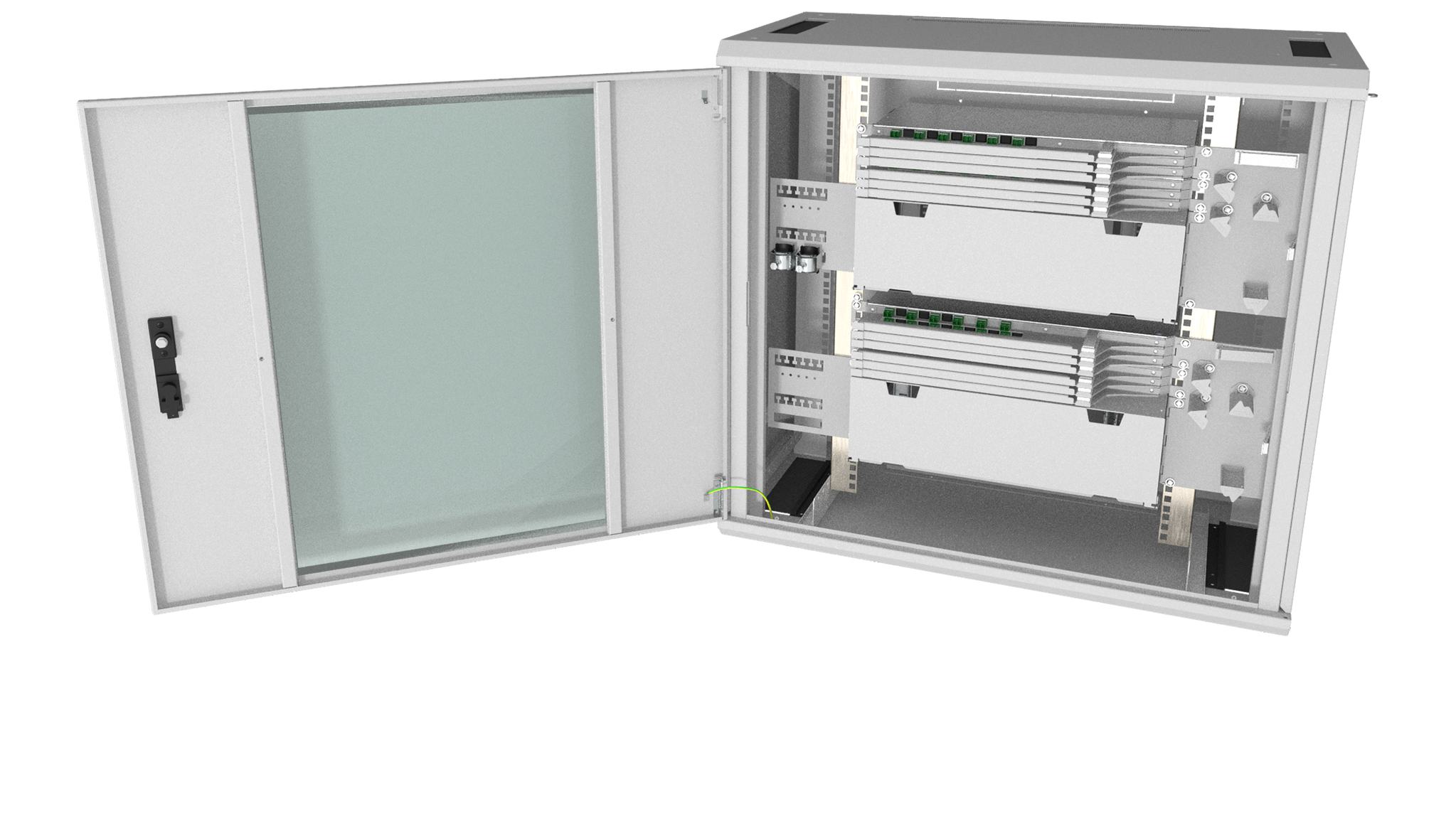

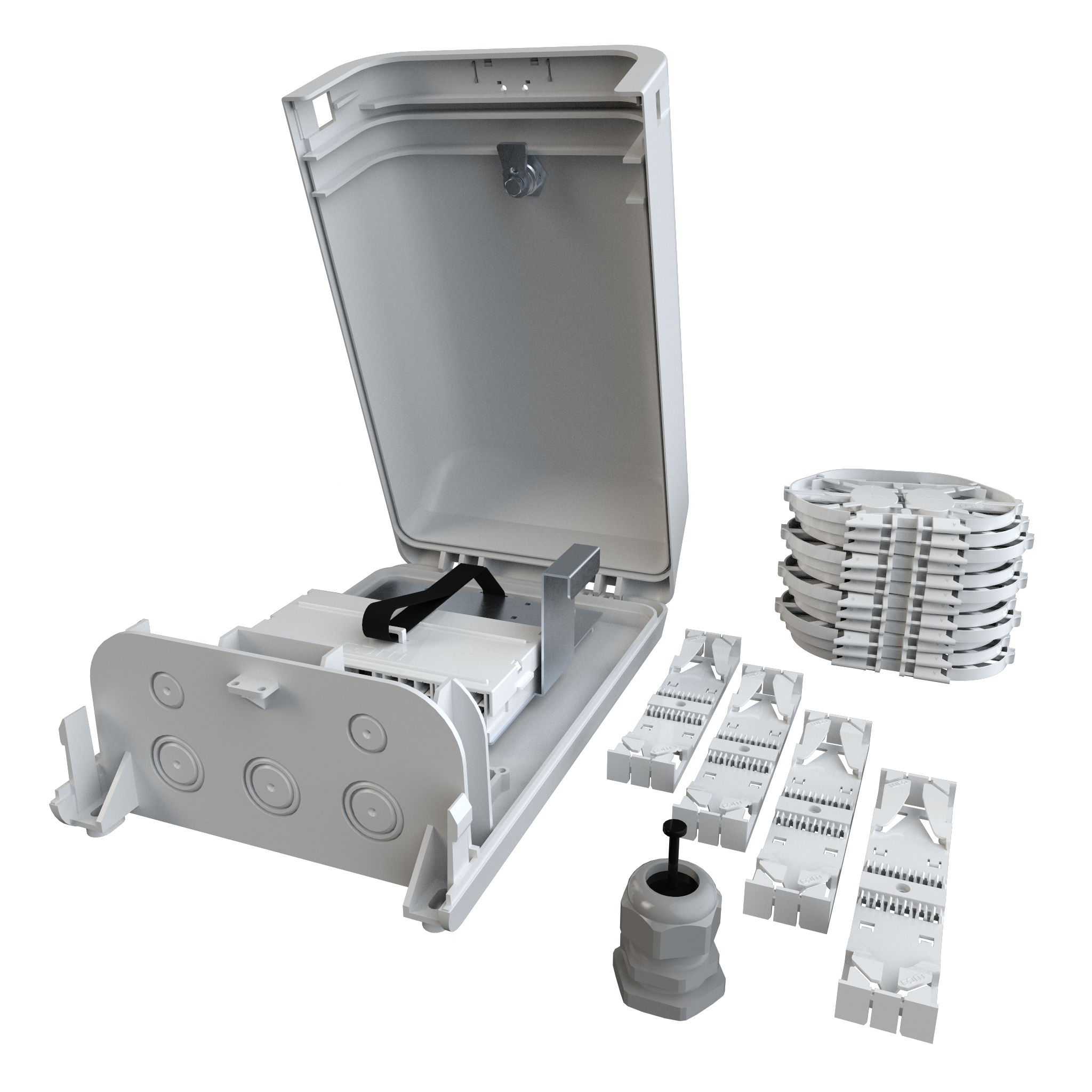

CCM Spleißgehäuse BELUGA (HAK)
Beschreibung

Die Spleißgehäuse als Hausanschlusskästen (HAK) werden als Building Entry Points (BEP) für die Gebäudeerschließung eines FTTH-Breitbandnetzes im Wohn- und Zweckbau eingesetzt. Entsprechend der Anzahl Nutzungseinheiten (Nutzer) in einem Gebäude können die Gehäuse vorbestückt mit Spleißkassetten und Kabeleinführungen bestellt werden.

Eigenschaften

vorbestückte Gehäuse

Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß

Bezeichnungsstreifen 12,55 x 47,2 mm

Schlosstyp: Vierkant 8 mm

Eindringschutz: IP54

Schlagfestigkeit: IK08

Kontakt aufnehmen

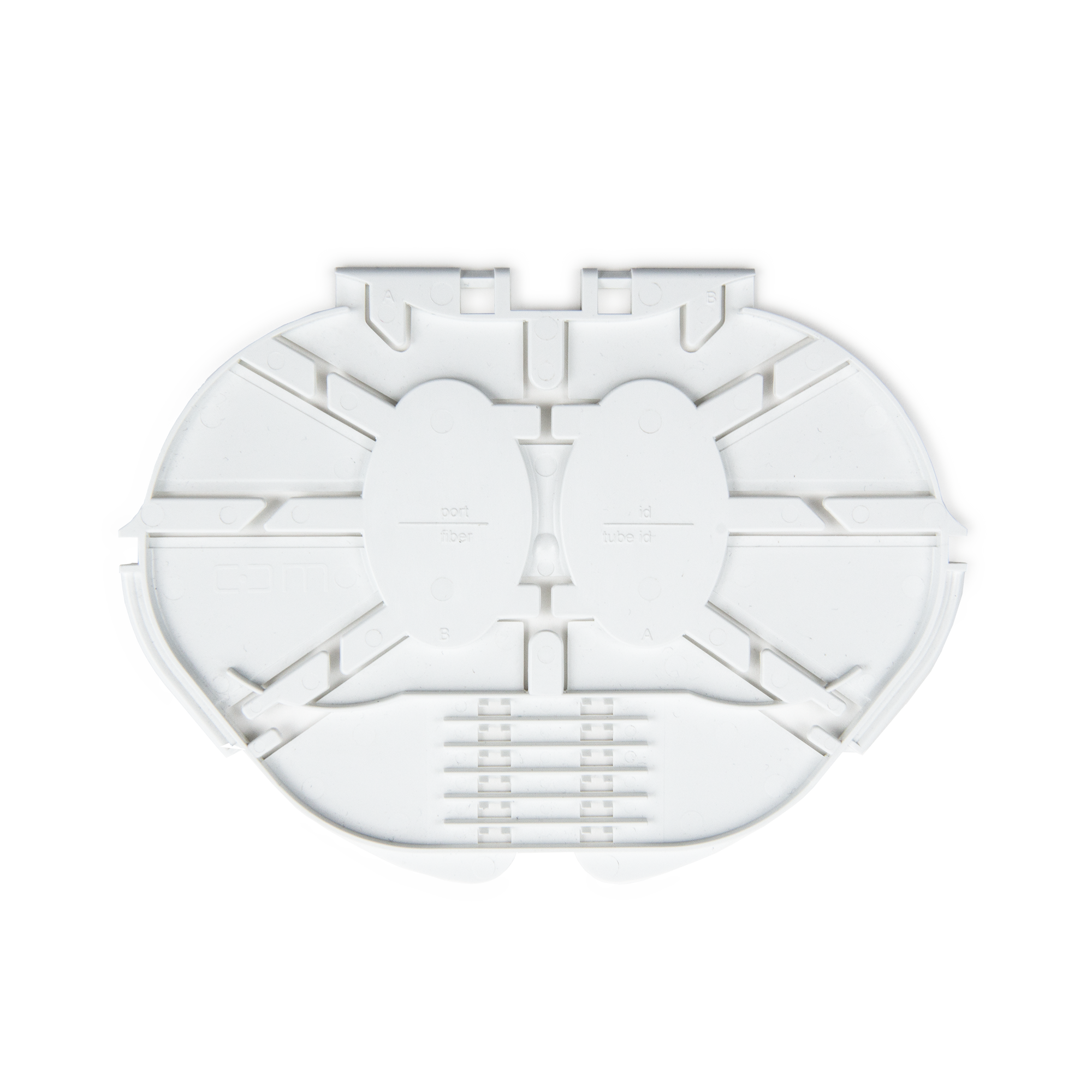

CCM Spleißkassetten
Beschreibung

Die CARO Spleißkassetten sind einzeln oder als Set mit Modulsockel in den Ausführungen 6x6 Schrumpf 4 mm, 6x12 Crimp/Schrumpf 4 mm und 3x12 Schrumpf erhältlich. Für PLC-Splitter ergänzt eine 8 mm Kassette das CARO Sortiment. Der Deckel passt für alle CARO Spleißkassetten.

Eigenschaften

Material PC-ABS, RAL 9016 verkehrsweiß

Befestigung Modulsocke schraubbar und Kassette aufsteckbar

mehrere Faserführungsoptionen und Möglichkeit zu kreuzen

mit integrierter Spleißaufnahme

Beschriftung 3,5 mm Band P-Touch-Gerät

erhältlich als einzelne Kassetten oder als Set

Produkte im Shop
CCM Spleißpatch- und Patch-Module
Beschreibung

Die CARO Patchmodule sind mit den gängigen Steckverbindern E2000, LC/D und SC spleiß- und steckfertig vorbestückt und passen optimal in die BELUGA-Spleißptachgehäuse-Familie.

Eigenschaften

Spleißpatchmodul max. Kapazität 12x Spleiße Crimp und 6x SC, E2000 oder LC/D

Patchmodul max. Kapazität 6x SC, E2000 oder LC/D

vorbestückt mit Kupplungen, Fanout-Kabel oder Pigtail und Spleißaufnahme

Deckel und Gehäuse Material PC-ABS, RAL 9016 verkehrsweiß

Befestigung aufsteckbar

Spleißpatchmodule im Shop

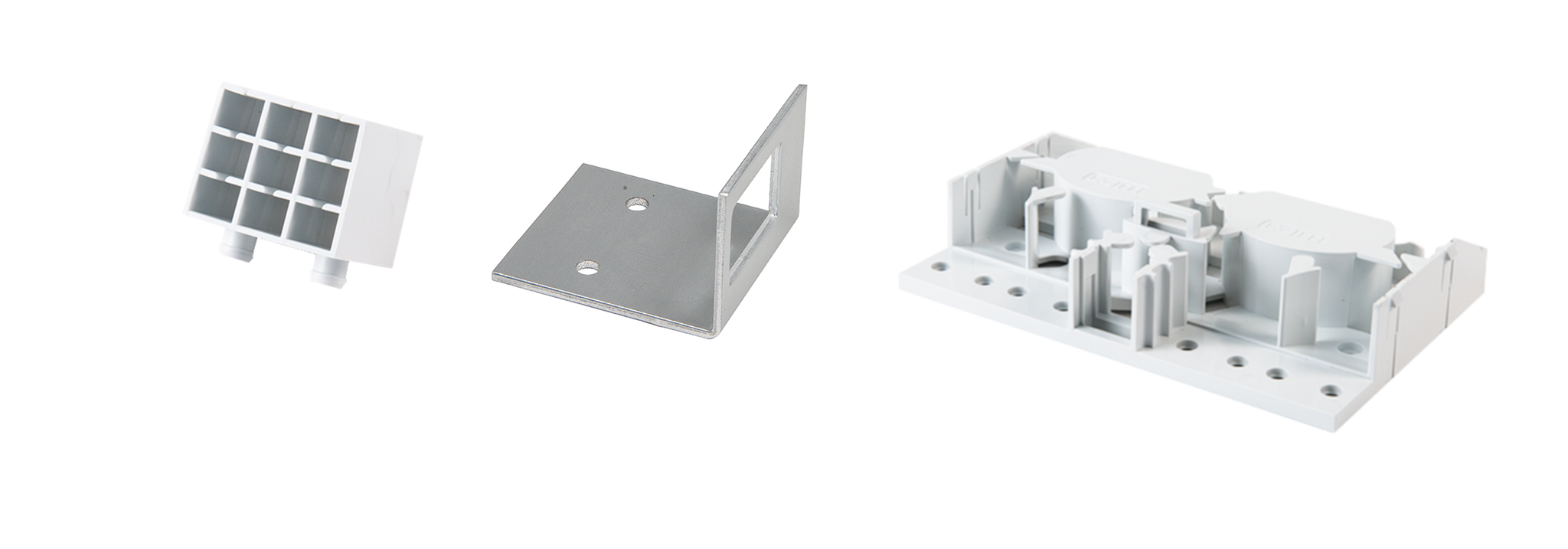

CCM Zubehör

Beschreibung

Ein umfangreiches und abgestimmtes Sortiment an Zubehörteilen wie Kupplungswinkel, M-Kabeleinführungen und Einführungsplatten, welches perfekt zu den BELUGA Spleißpatch- und Spleiß-Gehäusen passt.
